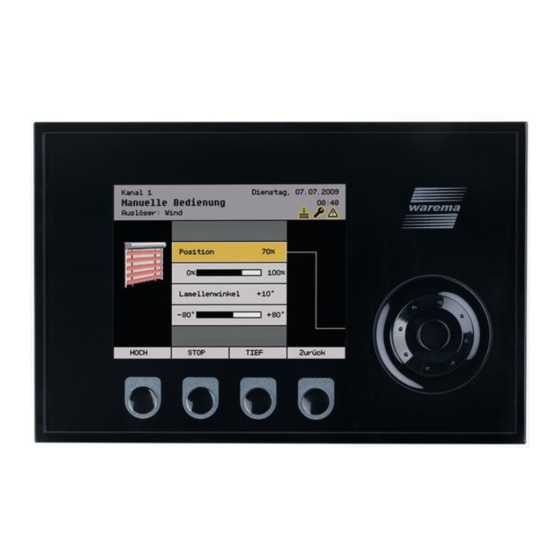

WAREMA climatronic
®
Bedienungsanleitung
(Für künftige Verwendung aufbewahren)
Gültig ab 01. Februar 2008
Sonne. Licht. WAREMA.
890033_0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WAREMA climatronic

Inhaltszusammenfassung für WAREMA climatronic

  • Seite 1 WAREMA climatronic ® Bedienungsanleitung (Für künftige Verwendung aufbewahren) Gültig ab 01. Februar 2008 Sonne. Licht. WAREMA. 890033_0...
  • Seite 2 Tel.: +49 (341) 4 67 28-0, Tel.: +49 (911) 7 58 82-0, Fax: +49 (341) 4 67 28-98 Fax: +49 (911) 7 58 82-79 WAREMA und das WAREMA Logo 14979 Großbeeren b. Berlin sind Warenzeichen der Am Wall 22 WAREMA Renkhoff SE.

  • Seite 3: Inhaltsverzeichnis

    Zugrundeliegende Software-Versionen ............12 Einführung ...................... 13 Bedienelemente und Schnittstellen ..............13 Die Elemente der Menüs ...................14 3.2.1 Displayanzeige der Produkte ..............17 Prinzipieller Aufbau eines WAREMA climatronic Systems ......18 Konzept .........................19 3.4.1 Kanäle, Fassaden und Produkte ..............19 3.4.2 Gruppen ......................20 3.4.3 Szenen ......................
  • Seite 4 Inhalt WAREMA climatronic ® Bedienungsanleitung 6.2.1.4 Position SONNE ..................38 6.2.1.5 Lamellenwinkel SONNE................ 38 6.2.1.6 Grenzwert HEITER ................. 39 6.2.1.7 Verzögerung HEITER ................40 6.2.1.8 Position HEITER ..................40 6.2.1.9 Lamellenwinkel HEITER .................41 6.2.1.10 Grenzwert WOLKE ..................41 6.2.1.11 Verzögerung WOLKE ................42 6.2.1.12...
  • Seite 5 Inhalt 6.2.5.6 Bei Abwesenheit aktiv? ................ 69 6.2.5.7 Messwert Niederschlag ................ 69 6.2.6 Luftfeuchteautomatik ................... 70 6.2.6.1 Luftfeuchteauto. EIN/AUS ..............70 6.2.6.2 Grenzwert FEUCHT ................71 6.2.6.3 Position FEUCHT ..................71 6.2.6.4 Grenzwert TROCKEN ................71 6.2.6.5 Position TROCKEN .................71 6.2.6.6 Betriebsart ....................72 6.2.6.7 Anzahl Stufen ..................
  • Seite 6 6.4.2 Urlaub Ende tt.mm ..................96 Systemeinstellungen ..................97 6.5.1 Datum / Uhrzeit .................... 97 6.5.2 Display ......................98 6.5.2.1 Displayverhalten der climatronic............100 6.5.2.2 Standby-Bild erstellen und laden ............100 6.5.3 Sprache ....................... 102 6.5.4 Messwertgeberabgleich ................102 6.5.4.1 Bediengerät Temperatur ..............

  • Seite 7: Einleitung

    Einleitung Wir gratulieren Ihnen zum Einsatz der WAREMA climatronic ® Sie besitzen hiermit ein modernes Steuerungssystem, mit dem Sie vom Wintergarten bis hin zu größeren Gebäudekomplexen die unterschiedlichs- ten Sonnenschutzanlagen und sonstige Gewerke komfortabel steuern und bedienen können. Zu den ansteuerbaren Produkten zählen unter anderen:...

  • Seite 8: Sicherheitshinweise

    Sicherheitshinweise WAREMA climatronic ® Bedienungsanleitung 2 Sicherheitshinweise Wir haben die WAREMA climatronic unter Beachtung der grundlegenden Sicherheitsanforderungen entwickelt und geprüft. Trotzdem bestehen Restrisiken! Lesen Sie deshalb diese Anleitung, bevor Sie die Steuerung in Betrieb neh- men und bedienen! Beachten Sie unbedingt die hier aufgeführten Sicherheitshinweise und die Warnhinweise in dieser Anleitung! Ansonsten erlischt jeglicher Gewähr-...

  • Seite 9: Bestimmungsgemäßer Gebrauch

    Sicherheitshinweise 2.2 Bestimmungsgemäßer ebrauch Die WAREMA climatronic ermöglicht den Anschluss unterschiedlicher Geräte wie Sonnenschutzprodukt-, Beleuchtungs-, Heiz-, Kühl und Lüftungseinrich- tungen sowie von Fensterantrieben und Messwertgebern. WARRNR Bei Fragen zum Anschluss von Geräten, die nicht in dieser Anleitung aufgeführt sind, ist die Genehmigung des Herstellers einzuholen! Alle Geräte der Steuerung sind, falls nicht anders beschrieben, zur Montage...

  • Seite 10: Leser-Zielgruppe

    2.4 Rachrüstungen und Veränderungen Die WAREMA climatronic ist von uns sicher konzipiert und gebaut worden. Alle notwendigen Einstellungen werden bei der Erstinbetriebnahme vorge- nommen. Eine Änderung der Anlagenparameter ist nur dann erforderlich, wenn das Verhalten der Steuerung angepasst werden soll, sich an der Mess- wertgeber-Ausrüstung etwas ändert oder die Steuerung selbst ausgetauscht...

  • Seite 11: Sicherheitsgerechtes Arbeiten

    Sicherheitshinweise 2.5 Sicherheitsgerechtes Arbeiten WARRNR Die elektrische Installation muss nach VDE 0100 bzw. den gesetzlichen Vorschriften und Normen des jeweiligen Landes durch eine zugelassene Elektrofachkraft erfolgen. Diese hat die beigefügten Montagehinweise der mitgelieferten Elektrogeräte zu beachten. Wenn Sie Arbeiten an motorbetriebenen Fenstern oder an Gebäudefassaden, an denen motorbetriebene Sonnenschutzprodukte installiert sind, ausführen wollen, dann Schalten Sie zuvor die Anlage spannungsfrei!

  • Seite 12: Weitere Dokumente

    Bedienungs- und Installationsanleitung Dimmaktor 2D 890185 Bedienungs- und Installationsanleitung Wetterstation 816894 Installationsanleitung Sensor Interface 816969 Installationsanleitung Tableau Interface 890006 Software-Handbuch WAREMA climatronic studio 816467 2.7 Zugrundeliegende Software­Versionen Diese Anleitung wurde auf Basis folgender Softwareversionen erstellt: Produkt Version WAREMA climatronic studio Bediengerät...

  • Seite 13: Einführung

    Einführung 3 Einführung Die WAREMA climatronic zeichnet sich durch ihr edles Design sowie durch eine besonders anwenderfreundliche Bedienoberfläche aus. Die Darstellung aller Einstellschritte und Messwerte erfolgt im Klartext oder als 3D-Anzeigen in einem übersichtlichen Anzeigefenster, im Folgenden einfach "Display" genannt. Die Auflösung beträgt 320 x 240 Bildpunkte in 256 Farben und die...

  • Seite 14: Die Elemente Der Menüs

    (siehe auch Kapitel auf Seite 104). USB-Schnittstelle: An der gleichen Seite befindet sich die USB-Schnittstelle. Sie dient zur Verbindung der WAREMA climatronic mit einem PC. So kann die WAREMA climatronic komplett über einen PC ferngesteuert und bedient wer- den. Mit der optional einsetzbaren PC-Software WAREMA climatronic studio ist es darüberhinaus möglich, Projekte am PC zu erstellen, zu ändern und an...
  • Seite 15 Einführung  Wenn die Bezeichnung des Einstellwertes in der rechten Spalte grau statt schwarz dargestellt wird, dann kann diese Einstellung nicht angewählt wer- den, weil sie für das eingestellte Produkt unzutreffend wäre.  Die Auswahllinie am rechten Bildschirmrand verbindet das Funktionsrad mit der angewählten Menüzeile.
  • Seite 16 Einführung WAREMA climatronic ® Bedienungsanleitung Stufenlos regelbare Produkte (Licht dimmbar und Lüfter stufenlos) An dieser Stelle soll noch auf eine Besonderheit bei der Bedienung der Pro- dukte "Licht dimmbar (extern)" und "Lüfter stufenlos (extern)" hingewiesen werden:  Bei der Bedienung am Bediengerät kann durch Drehen des Funktionsrads das Produkt stufenlos zwischen 0% und 100% geregelt werden.

  • Seite 17: Displayanzeige Der Produkte

    Einführung 3.2.1 Displayanzeige der Produkte Die verschiedenen Produkttypen, die Sie mit der WAREMA climatronic an- steuern, werden bei der Installation den einzelnen Kanälen zugeordnet. Wenn sie im Hauptmenü durch Drücken des Funktionsrads einen Kanal anwählen, erscheint das Bedienmenü. Im Bedienmenü werden die Kanaltypen grafisch...

  • Seite 18: Prinzipieller Aufbau Eines Warema Climatronic Systems

    WAREMA Produkte und zusätzlicher Gewerke im Wintergarten oder in größe- ren Gebäudekomplexen. Egal zu welcher Jahreszeit, die WAREMA climatronic reduziert Ihren Energie- verbrauch und sorgt immer für ein angenehmes Klima. Hierzu müssen Son- nenschutzprodukt, Lüfter, Fenster, Heizung, Kühlung und vieles mehr zusam- menwirken, um auf witterungsbedingte Einflüsse von außen zu reagieren.

  • Seite 19: Konzept

    Einführung 3.4 Konzept Bevor Sie die WAREMA climatronic installieren und in Betrieb nehmen, soll in diesem Kapitel das zugrundeliegende Konzept erläutert werden, um die vielfältigen Möglichkeiten und die komplexen realisierbaren Projekte kennen- zulernen. 3.4.1 Kanäle, Fassaden und Produkte Weil bezüglich der Bezeichnung "Fassade" im Bereich Sonnenschutzsteue- rungen teilweise schon Missverständnisse aufgetreten sind, soll dieser Punkt...

  • Seite 20: Gruppen

    Einführung WAREMA climatronic ® Bedienungsanleitung Die WAREMA climatronic steuert Produkte immer über logische Kanäle an. Folgende Produkttypen sind derzeit mit der WAREMA climatronic ansteuer- bar:  Gelenkarmmarkise  Licht  Wintergartenmarkise  Licht dimmbar (extern)  Raffstore  Störmeldekontakt  Rollladen...

  • Seite 21: Sicherheits-, Komfort- Und Basisfunktionen

    Einführung 3.4.4 Sicherheits­, Komfort­ und Basisfunktionen Bei den vielfältigen Funktionen der WAREMA climatronic wird zwischen Si- cherheits- Komfort- und Basisfunktionen unterschieden: Sicherheitsfunktionen:  Windüberwachung  Richtungsabhängige Windüberwachung  Eisüberwachung  Gebäudeleittechnik Komfortfunktionen:  Sonnenautomatik  Lamellennachführung  Dämmerungsautomatik  Temperaturautomatik  Differenztemperaturautomatik  Niederschlagsüberwachung...

  • Seite 22: Menüstruktur

    Menüstruktur WAREMA climatronic ® Bedienungsanleitung 4 Menüstruktur 4.1 Hauptmenüs Basisfunktionen Komfortfunktionen weiter bei Sicherheitsfunktionen weiter bei Kanäle, Gruppen, weiter bei Szenen verwalten Urlaubszeit System weiter bei Messwertgeberzuordnung Bediengerät reinigen Fachpartner Alle Messwerte Alle Auslöser Störungen Abb. 5 Startmenü-Ebene Technische Änderungen behalten wir uns vor...

  • Seite 23: Komfortfunktionen

    Menüstruktur 4.2 Komfortfunktionen Sonnenautomatik Lamellennachführung Dämmerungsautomatik Temperaturautomatik Niederschlagsüberwachung Luftfeuchteautomatik Intervalllüftung Zeitschaltuhr Kälteschutz Urlaub Abwesend Manuelle Bedienung Handsender Zuordnung Sonnenautomatik Handsender Zuordnung Abb. 6 Menüs Komfortfunktionen 890033_0•01.02.2008 Technische Änderungen behalten wir uns vor...

  • Seite 24: Sicherheitsfunktionen

    Menüstruktur WAREMA climatronic ® Bedienungsanleitung 4.3 Sicherheitsfunktionen Windüberwachung Eisüberwachung Gebäudeleittechnik Windüberwachung Eisüberwachung Gebäudeleittechnik Abb. 7 Menüs Sicherheitsfunktionen 4.4 Kanäle, ruppen, Szenen verwalten Gruppen verwalten Szenen verwalten Kanäle, Gruppen, Szenen sortieren Aliasnamen ändern Abb. 8 Menüs Kanäle, Gruppen, Szenen verwalten Technische Änderungen behalten wir uns vor...

  • Seite 25: System

    Menüstruktur 4.5 System Datum / Uhrzeit Display Sprache Messwertgeberabgleich Windprüfung Einstellungen wiederherstellen Speicherkarte Netzwerk Tableau Interface Softwareversionen Abb. 9 Menüs System 890033_0•01.02.2008 Technische Änderungen behalten wir uns vor...

  • Seite 26: Erste Schritte

    Sie das Glossar Kapitel auf Seite 120 zu Hilfe nehmen. 5.1 Startmenü Wenn die Spannungsversorgung der WAREMA climatronic eingeschaltet wurde und Sie Deutsch als Sprache ausgewählt haben, befinden Sie sich automatisch im Startmenü. In der folgenden Grafik sehen Sie das Startmenü der WAREMA climatronic: © · © ³...

  • Seite 27: Statusanzeige

    Wenn ein externer Schalter für die Funktion "Abwesend" angeschlossen und parametriert ist, gibt es im Startmenü keine "Abwesend"-Taste. 5.1.1 Statusanzeige In der Kopfzeile zeigen Symbole die folgenden Zustände der climatronic an: Daten in die Geräte laden erforderlich Fachpartner-Modus Störung aufgetreten. Störungsmeldungen werden im Störmeldemenü...

  • Seite 28: Hauptmenü

    Mit den Tasten [<<] und [>>] können Sie seitenweise durch die Menüeinträge blättern. Wenn die WAREMA climatronic von einem unserer Fachpartner in Betrieb ge- nommen und an Ihre Sonnenschutzprodukte und die anderen ansteuerbaren Produkte optimal angepasst wurde, sind nach dem Einschalten der Versor- gungsspannung keine produktspezifischen Einstellungen mehr notwendig.

  • Seite 29: Beispiel Für Die Bedienung: Uhrzeit Und Datum Einstellen

    Hier soll am Beispiel der Einstellung von Datum und Uhrzeit gezeigt werden, wie die Einstellwerte der WAREMA climatronic mit dem Funktionsrad und den Funktionstasten eingestellt und verändert werden können (die folgenden Datums- und Zeitanzeigen sind Beispiele und können ggf. von der Anzeige auf Ihrer WAREMA climatronic abweichen): Drücken Sie im Hauptmenü...

  • Seite 30: Beispiel Für Die Bedienung: Display Einstellen

    Das DCF-77 Zeitsignal steht nur zur Auswertung zur Verfügung, wenn Sie die Wetterstation 1 verwenden! Wird die climatronic außerhalb der mitteleuropäischen Zeitzone oder in Ge- bieten mit eingeschränktem Funkempfang installiert, funktioniert die automati- sche Zeiteinstellung nicht. Stellen Sie sicher, dass in diesem Fall die Funktion "DCF77 verwenden"...

  • Seite 31: Drehradauflösung

    Erste Schritte Helligkeit Standby Wird die WAREMA climatronic länger als 3 Minuten nicht bedient, geht sie in den Standby-Modus über. Das Display wird abgedunkelt. Diese [Helligkeit Standby] stellen Sie in der ersten Menüzeile ein: Drücken Sie das Funktionsrad, der Wert links wird editierbar und das Display auf den eingestellten Wert abgedunkelt.

  • Seite 32: Einstellungen

    Die Basisfunktionen sind für Einsteiger und zur schnellen Bedienung gedacht. Sie können damit die wichtigsten Einstellungen an Ihrer WAREMA climatronic vornehmen. Sind Sie vertrauter mit der Steuerung, kön- nen Sie in den Menüs [Komfortfunktionen] gezieltere Einstellungen vorneh- men (siehe Kapitel auf Seite 37).

  • Seite 33: Fahrbewegungen

    Basisfunktionen 6.1.3 Fahrbewegungen Damit ein Sonnenschutzprodukt nicht bei jeder Helligkeitsänderung sofort tiefgefahren wird, kann der Sonnenautomatik eine Verzögerungszeit zugeord- net werden. Dies beruhigt das Fahrverhalten des Sonnenschutzprodukts und erhöht so den Komfort. Werden die Grenzwerte für die Dauer dieser Verzöge- rungszeit erreicht oder überschritten, wird ein Befehl ausgelöst und das Son- nenschutzprodukt tiefgefahren.

  • Seite 34: Temperaturautom. Ein/Aus

    Basisfunktionen WAREMA climatronic ® Bedienungsanleitung 6.1.6 Hemperaturautom. EIR/ANS Um die Temperaturautomatik zu aktivieren oder zu deaktivieren, setzen oder löschen Sie das Häkchen in der Zeile [Temperaturautomatik]. Die Funktionstaste [Standard] schaltet die Temperaturautomatik abhängig vom Kanaltyp aus oder ein. Wenn Sie das Menü [Basisfunktionen] mit dem Funktionsrad weiter nach unten scrollen, dann werden weitere einstellbare Werte sichtbar (in der linken Spalte können die Einstellwerte abweichen):...

  • Seite 35: Luftfeuchteautomatik Ein/Aus

    Sie das Häkchen in der Zeile [Intervalllüftung]. Die Funktionstaste [Standard] setzt die kanaltypabhängige Werks einstellung. 6.1.12 Zeitschaltuhr Die Zeitschaltuhr der WAREMA climatronic verfügt pro Tag und Kanal über 4 programmierbare Schaltzeitpunkte, durch die Sie die angeschlossenen Pro- dukte automatisch fahren und schalten können.

  • Seite 36: Windüberwachung

    Basisfunktionen WAREMA climatronic ® Bedienungsanleitung Wenn Sie mit dem Funktionsrad das Menü ganz nach unten scrollen, dann sehen Sie weitere Zeilen der Basisfunktionen (in der linken Spalte können die Einstellwerte abweichen): Startmenü  Hauptmenü  Einstell.  Basisfunktionen  "Kanalname"...

  • Seite 37: Komfortfunktionen

    Fachmann! 6.2.1 Sonnenautomatik Die Sonnenautomatik ist eine der bedeutendsten Komfortfunktionen der WAREMA climatronic, denn der wichtigste Steuerungsmodus für Sonnen- schutzprodukte ist die Steuerung in Abhängigkeit von der Helligkeit. Zur Erfassung der Helligkeit werden ein bis drei Wetterstationen (oder alternativ Sensor Interfaces) eingesetzt.

  • Seite 38: Verzögerung Svrre

    Sonnenautomatik WAREMA climatronic ® Bedienungsanleitung 6.2.1.2 renzwert SVRRE Der Grenzwert "SONNE" gibt an, ab welcher Helligkeit das Sonnenschutz- produkt dieses Kanals tiefgefahren werden soll. Der Einstellbereich beträgt 3...100 klx. Um den Wert für den Grenzwert "SONNE" einzustellen, drehen Sie das Funk- tionsrad.

  • Seite 39: Grenzwert Heiter

    Sonnenautomatik Folgende Skizze soll Ihnen die Einstellung des Lamellenwinkels erläutern: Positiver Wert: Lamellen werden nach außen gewendet Negativer Wert: Lamellen werden nach innen gewendet Einstellung 0°: Lamellen verbleiben in waagerechter Stellung Außen Innen Abb. 11 Lamellenwinkel bei Raffstoren und Jalousien Der Einstellbereich in °...

  • Seite 40: Verzögerung Heiher

    Sonnenautomatik WAREMA climatronic ® Bedienungsanleitung Wenn Sie mit dem Funktionsrad das Menü weiter nach unten scrollen, dann sehen Sie weitere Einstellwerte der Sonnenautomatik: Startmenü  Hauptmenü  Einstell.  Komfortfunktionen  "Kanalname"  Sonnenautomatik 6.2.1.7 Verzögerung HEIHER Damit ein Sonnenschutzprodukt nicht bei jeder Helligkeitsänderung sofort fährt oder die Lamellen aufgewendet werden (z.

  • Seite 41: Lamellenwinkel Heiter

    Sonnenautomatik 6.2.1.9 Lamellenwinkel HEIHER Diese Einstellung ist notwendig, wenn Sie als Kanaltyp ein Lamellenprodukt (Raffstoren oder Jalousien) ausgewählt haben. Haben Sie an einen Kanal Lamellenprodukte wie z. B. Raffstoren angeschlossen, können Sie vorgeben, wie die Lamellen nach erfolgter Fahrt auf die Position "HEITER" eingestellt werden sollen.

  • Seite 42: Verzögerung Wvlke

    Sonnenautomatik WAREMA climatronic ® Bedienungsanleitung 6.2.1.11 Verzögerung WVLKE Damit ein Sonnenschutzprodukt nicht bei jeder Helligkeitsänderung sofort hochgefahren wird (z. B. wenn die Sonne vorübergehend von einer Wolke verdeckt wird), kann dem Grenzwert “WOLKE” eine Verzögerungszeit zuge- ordnet werden. Dies beruhigt das Fahrverhalten des Sonnenschutzes und erhöht so den Komfort.

  • Seite 43: Im Nrlaub Aktiv

    Sonnenautomatik HINWEIS Um die optimale Einstellung für Ihren Sonnenschutzprodukt zu finden, sollten Sie an einem hellen Tag mit wechselnder Bewölkung verschiedene Werte testen. Nur so erzielen Sie das optimale Ergebnis. 6.2.1.15 Im Nrlaub aktiv? Hier können Sie die Sonnenautomatik während Ihres Urlaubs aktivieren oder deaktivieren.

  • Seite 44: Die Sonnenautomatik Bei Wind-, Niederschlags- Oder Eisalarm

    Sonnenautomatik WAREMA climatronic ® Bedienungsanleitung Die Außenhelligkeit nimmt zu, bis der Punkt a der Kurve erreicht wird, dort wird der Grenzwert "SONNE" erreicht. Die Verzögerung "SONNE" beginnt jetzt zu laufen, Ihr Sonnenschutzprodukt wird aber noch nicht tiefgefahren. Am Punkt b der Kurve wird der Grenzwert "SONNE" wieder unterschritten bevor die Verzögerungszeit "SONNE"...

  • Seite 45: Lamellennachführung

    Lamellennachführung 6.2.2 Lamellennachführung Die Lamellennachführung ist eine weitere Komfortfunktion der WAREMA climatronic. Sie funktioniert nur bei Lamellenprodukten (Raffsto- re, ...) in Verbindung mit der Sonnenautomatik. Die Lamellennachführung steuert das Sonnenschutzprodukt so, dass kein direktes Sonnenlicht zwischen den Lamellen eintritt, aber möglichst viel diffu- ses Tageslicht in den Raum gelangt.
  • Seite 46 Lamellennachführung WAREMA climatronic ® Bedienungsanleitung Abb. 14 Projizierter Winkel Die Lamellennachführung gewährleistet, dass kein direktes Sonnenlicht durch die Lamellen in den Raum eintritt (). α α α Durchsicht Durchsicht Durchsicht Abb. 15 Schattenlinie und Durchsicht durch Lamellennachführung Bei flacher Sonneneinstrahlung sind die Lamellen so weit zugewendet, dass keine Blendung erfolgt (links).

  • Seite 47: Lamellennachführung Einstellen

    Lamellennachführung Lamellennachführung einstellen Drücken Sie im Hauptmenü die Funktionstaste [Einstell.] und Startmenü wechseln Sie in das Menü [Komfortfunktionen] > ["Kanalname"] >  Hauptmenü [Lamellennachführung].  Einstell.  Komfortfunktionen Es erscheint nachfolgendes Menü (in der Kopfzeile kann statt Kanal 1 der ...

  • Seite 48: Position Schatten

    Lamellennachführung WAREMA climatronic ® Bedienungsanleitung Stellen Sie jetzt durch Drehen des Funktionsrads den Wert auf die Ausrich- tung der Fassade ein. Unterhalb der Gradzahl wird die ungefähre Himmelsrichtung der Fassade an- gezeigt: N für Nord, NO für Nordost, O für Ost SO für Südost usw.
  • Seite 49 überschneiden! Nur so wird eine fehlerfreie Funktion der Automatik gewährleistet. Die Grenzwinkel zwischen den Winkelbereichen sind verstellbar. Für die Lamellennachführung sind in der WAREMA climatronic schon sinn- volle Werkseinstellungen hinterlegt. Die folgende Tabelle gibt einen Überblick über diese Werte: Bereich Proj.

  • Seite 50: Bereich 1 Von

    Lamellennachführung WAREMA climatronic ® Bedienungsanleitung 6.2.2.5 Bereich 1 von... In dieser Menüzeile stellen Sie die den ersten von 6 Bereichen des projizier- ten Winkels ein. Das ist der für Verschattung und Blendung maßgebliche Anteil der Sonneneinstrahlung, der rechtwinklig zur Fassade einfällt. Ein projizierter Winkel von 0°...

  • Seite 51: Proj. Winkel Bereich 2 (3,4,5) Von

    Lamellennachführung 6.2.2.6 Proj. Winkel Bereich 2 (3,4,5) von... In dieser Menüzeile stellen Sie die Bereiche 2 bis 5 des projizierten Winkels ein. Ein projizierter Winkel von 0° entspricht dabei waagerechtem Lichteinfall, 90° entspricht senkrechtem Lichteinfall. Um den Wert “Proj. Winkel Bereich X” einzustellen, drehen Sie das Funkti- onsrad.

  • Seite 52: Dämmerungsautomatik

    Bedienungsanleitung 6.2.3 Dämmerungsautomatik Die Dämmerungsautomatik ist eine weitere Komfortfunktion der Startmenü WAREMA climatronic, die es ermöglicht, den Sonnen- oder hauptsächlich  Hauptmenü Sichtschutz in Abhängigkeit von der Morgen- bzw. Abenddämmerung zu  Einstell. steuern. Zur Erfassung der Helligkeit dient der Messwertgeber "Dämmerung"...

  • Seite 53: Position Morgen

    Dämmerungsautomatik 6.2.3.3 Position MVR ER Der Wert “Position MORGEN” gibt an, an welche Position das Sonnenschutz- produkt bei Morgendämmerung gefahren werden soll. Der Einstellbereich be- trägt 0-100%, hierbei entspricht ein Wert von 0% der oberen Endposition und ein Wert von 100% der unteren Endposition. Um den Wert “Position MORGEN”...

  • Seite 54: Position Abend

    Dämmerungsautomatik WAREMA climatronic ® Bedienungsanleitung Wenn Sie mit dem Funktionsrad das Menü weiter nach unten scrollen, sehen Sie weitere Einstellwerte der Dämmerungsautomatik: 6.2.3.7 Position ABERD Der Wert “Position ABEND” gibt an, auf welche Position das Sonnenschutz- produkt bei Abenddämmerung gefahren werden soll. Der Einstellbereich be- trägt 0-100%, hierbei entspricht ein Wert von 0% der oberen Endposition und...

  • Seite 55: Autofreigabe Abend

    Dämmerungsautomatik 6.2.3.9 Autofreigabe ABERD Alle Komfortautomatiken außer der Dämmerungsautomatik und der Zeit- schaltuhr können jederzeit gesperrt und wieder freigegeben werden. Dazu wählen Sie unter "Autofreigabe ABEND" [sperren] oder [freigeben] aus. HINWEIS Wenn Sie hier [unverändert] auswählen, dann gilt die Freigabeeinstellung des letzten Schaltpunktes der Dämmerungsautomatik oder der Zeitschalt- uhr.

  • Seite 56: Dämmerungsautomatik Richtig Nutzen

    Dämmerungsautomatik WAREMA climatronic ® Bedienungsanleitung 6.2.3.13 Dämmerungsautomatik richtig nutzen Das folgende Beispiel zeigt die Auswirkungen der Einstellwerte für die oben beschriebene Dämmerungsautomatik. Beispiel Die Grafik stellt anhand eines Beispiels schematisch dar, wie sich die Außen- helligkeit im Verlauf der Morgen/Abenddämmerung ändern kann: Helligkeit in lx Grenzwert "ABEND"...
  • Seite 57 Hemperaturautomatik 6.2.4 Hemperaturautomatik Die Temperaturautomatik der WAREMA climatronic ermöglicht in Verbin- dung mit Temperaturfühlern (im Bediengerät, Messwertgeber "Feuchte/ Temperatur innen", Wetterstation) die temperaturabhängige Steuerung Ihres Sonnenschutzes. In das Gerät selbst ist bereits ein Messwertgeber für die Raumtemperatur integriert (geräteinterner Sensor). Zusätzlich sind an die WAREMA climatronic noch bis zu zwei Messwertgeber "Feuchte/Temperatur...

  • Seite 58: Temperaturautomatik

    Fensterantriebe und andere Produkte gesteuert werden. Die Temperaturautomatik kann kanalweise komplett ein- bzw. ausgeschaltet werden. Die WAREMA climatronic steuert Ihre Anlage, indem sie die von Ihnen einge- stellten Temperaturgrenzwerte ständig mit den vor Ort herrschenden Tempe- raturen vergleicht. Bei Grenzwertüber- oder -unterschreitungen werden Fahr- befehle ausgelöst.

  • Seite 59: Temperaturautomatik Ein/Aus

    Beispiel Sie möchten beispielsweise, dass an heißen Hochsommertagen die Innen- temperatur ihres Wintergartens auf erträglichem Niveau gehalten wird. Sie können der WAREMA climatronic daher mitteilen, ab welchem Temperatur- wert das Sonnenschutzprodukt tiefgefahren wird, um den Wintergarten zu verschatten. Um den Grenzwert "WARM” einzustellen, drehen Sie das Funktionsrad.

  • Seite 60: Grenzwert Kalt

    Hemperaturautomatik WAREMA climatronic ® Bedienungsanleitung 6.2.4.6 renzwert KALH Der Grenzwert "KALT" gibt an, ab welcher Temperatur ein Sonnenschutzpro- dukt hochgefahren werden soll. Beispiel Sie möchten beispielsweise, dass an klaren kalten Wintertagen die Sonne die Beheizung ihres Wintergartens unterstützt. Sie können der Steuerung daher mitteilen, ab welcher Temperatur das Sonnenschutzprodukt hochgefah- ren wird, um Sonnenlicht in den Wintergarten zu lassen.

  • Seite 61: Betriebsart Wählen

    Sonnenschutzprodukt in Aktion tritt, denn die Sonne ist die preiswerteste Heizung. Sie können daher die WAREMA climatronic so programmieren, dass erst ab einer bestimmten In- nen- oder Außentemperatur die Sonnenautomatik freigegeben wird. Hierzu nutzen Sie die Betriebsart “Freigabe Sonne“ (=Temperaturgesteuerte Sonnen- automatik).

  • Seite 62: Anzahl Stufen

    Differenztemperatur­ WAREMA climatronic ® automatik Bedienungsanleitung Direkt fahren mit Stufen Diese Betriebsart löst bei Grenzwertüber- oder -unterschreitung Fahrbefehle aus. Nach einer einstellbaren Stufendauer werden bei anhaltender Grenzwert- über- oder -unterschreitung weitere Fahrbefehle ausgelöst. Beispiel Sie steuern beispielsweise eine Wintergartenmarkise mit der Temperatur- automatik.
  • Seite 63 Differenztemperatur­ automatik Die Differenztemperaturautomatik arbeitet mit vier einstellbaren Grenzwerten:  Grenzwert "WARM" (Maximale Wohlfühltemperatur): Überschreitet die Innen- temperatur diesen Grenzwert, ist es innen zu warm. Die Differenztemperatur- automatik wird zum Lüften und Kühlen des Raumes eingeschaltet.  Grenzwert "KALT" (Minimale Wohlfühltemperatur): Unterschreitet die Innen- temperatur diesen Grenzwert, ist es innen zu kalt.
  • Seite 64 Differenztemperatur­ WAREMA climatronic ® automatik Bedienungsanleitung Morgens ist es zunächst im Raum zu kühl. Die Sonne scheint durch die Fenster in den Raum und erwärmt ihn. Überschreitet die Innentemperatur die maximale Wohlfühltemperatur von 26 °C, schaltet sich die Differenztem- peraturautomatik ein (1). Da es außen noch kühler als innen ist, werden die Fenster geöffnet.
  • Seite 65 Differenztemperatur­ automatik Beispiel Ihre max. Wohlfühltemperatur beträgt beispielsweise 26°C, und diese ist bereits erreicht. Ist die Außentemperatur um die eingestellte Differenztem- peratur Grenzwert “Diff-Temp KÜHLER” niedriger als die Innentemperatur, wird das Fenster zum Lüften und Kühlen geöffnet. Wenn Sie hier 5 °C ein- stellen, wird das Fenster erst wieder geöffnet, sobald die Außentemperatur 26 °C – 5 °C = 21 °C unterschreitet.
  • Seite 66 Differenztemperatur­ WAREMA climatronic ® automatik Bedienungsanleitung Um den Grenzwert "Diff-Temp WÄRMER” einzustellen, drehen Sie das Funk- tionsrad. Die Funktionstaste [---] deaktiviert die Auswertung des Grenzwerts "Diff- Temp WÄRMER”, die Funktionstaste [Standard] setzt den Wert auf 2 °C (Werkseinstellung). Position Diff­Hemp WÄRMER Der Wert "Position Diff-Temp WÄRMER"...

  • Seite 67: Im Urlaub Aktiv

    Stoffprodukte wie z. B. Gelenkarmmarkisen und Winter-  Hauptmenü gartenmarkisen vor Niederschlag geschützt werden. Haben Sie eines dieser  Einstell. Stoffprodukte in Ihrer WAREMA climatronic als Kanal angelegt, wird für diese  Komfortfunktionen  "Kanalname" automatisch die Niederschlagsüberwachung als Sicherheitsfunktion aktiviert.

  • Seite 68: Niederschlagsüberw. Ein/Aus

    Riederschlags­ WAREMA climatronic ® Überwachung Bedienungsanleitung 6.2.5.1 Riederschlagsüberw. EIR/ANS In dieser Menüzeile können Sie die Niederschlagsüberwachung für den ge- wählten Kanal aktivieren oder deaktivieren. Um die Niederschlagsautomatik zu aktivieren oder zu deak- tivieren, setzen oder löschen Sie das Häkchen in der Zeile [Niederschlagsüberw.

  • Seite 69: Position Niederschlag

    Riederschlags­ Überwachung 6.2.5.3 Position RIEDERSIHLA Der Wert "Position Niederschlag" gibt an, an welche Position das angesteuer- te Produkt bei Niederschlag gefahren werden soll. Der Einstellbereich beträgt 0...100%, hierbei entspricht ein Wert von 0% der oberen Endposition und ein Wert von 100% der unteren Endposition. Um den Wert "Position Niederschlag"...

  • Seite 70: Luftfeuchteautomatik

    Bedienungsanleitung 6.2.6 Luftfeuchteautomatik Die Luftfeuchteautomatik ist eine weitere Komfortfunktion der Startmenü WAREMA climatronic. Sie erlaubt, bei Überschreitung eines einstellbaren  Hauptmenü Feuchtegrenzwertes ein motorbetriebenes Fenster zu öffnen oder ein Belüf-  Einstell. tungsgerät einzuschalten. Oder bei Unterschreiten eines Grenzwertes eine ...

  • Seite 71: Grenzwert Feucht

    Luftfeuchteautomatik 6.2.6.2 renzwert FENIHH Der Grenzwert "FEUCHT" gibt an, ab welcher Feuchtigkeit das Fenster geöff- net oder das Belüftungsgerät eingeschaltet werden soll. Beispiel Ab einer relativen Luftfeuchtigkeit von 70% soll beispielsweise ein motorbe- triebenes Fenster geöffnet werden. Der Einstellbereich beträgt 0...100% F (relative Luftfeuchte).

  • Seite 72: Betriebsart

    Luftfeuchteautomatik WAREMA climatronic ® Bedienungsanleitung 6.2.6.6 Betriebsart Die Luftfeuchteautomatik hat zwei verschiedene Betriebsarten:  Direkt fahren  Direkt fahren mit Stufen Direkt fahren Diese Betriebsart löst bei Grenzwertüberschreitungen einfach nur Fahrbefeh- le aus. Direkt fahren mit Stufen Diese Betriebsart löst bei Grenzwertüber- oder Unterschreitung Fahrbefehle aus.

  • Seite 73: Anzahl Stufen

    Luftfeuchteautomatik 6.2.6.7 Anzahl Stufen Diese Einstellung wird bei der Betriebsart "Direkt fahren mit Stufen" benötigt. Der Wertebereich beträgt 1...6 Stufen. Um den Wert “Anzahl Stufen” einzustellen, drehen Sie das Funktionsrad. Die Funktionstaste [Standard] setzt die produktabhängige Werkseinstellung. 6.2.6.8 Maximale Stufe Diese Einstellung wird bei der Betriebsart "Direkt fahren mit Stufen"...

  • Seite 74: Intervalllüftung

    WAREMA climatronic ® Bedienungsanleitung 6.2.7 Intervalllüftung Die Intervalllüftung ist eine weitere Komfortfunktion der WAREMA climatronic, Startmenü die es ermöglicht, Fenster oder Lüfter an einem Kanal zeitgesteuert zu schal-  Hauptmenü ten. Sie dient einerseits dazu, Schimmelbildung durch Luftfeuchte oder Kon- ...

  • Seite 75: Pausendauer Hh:mm

    Intervalllüftung 6.2.7.3 Pausendauer hh:mm In dieser Menüzeile können Sie die Dauer in Stunden und Minuten einstellen, für die die Intervalllüftung unterbrochen wird. Um den Wert “Pausendauer hh:mm” einzustellen, drehen Sie das Funktions- rad. Ein Druck auf das Rad springt zu den Minuten. Stellen Sie genauso die Minuten ein.

  • Seite 76: Zeitschaltuhr

    Zeitschaltuhr WAREMA climatronic ® Bedienungsanleitung 6.2.8 Zeitschaltuhr Die Zeitschaltuhr ist eine weitere Komfortfunktion der WAREMA climatronic, Startmenü die es ermöglicht, Sonnenschutz- oder andere Produkte zu einer bestimmten  Hauptmenü Uhrzeit kanalweise hoch- oder tiefzufahren. Fahrbefehle können  Einstell.  Komfortfunktionen  für jeden einzelnen Wochentag...

  • Seite 77: Sp1: Schaltzeit Hh:mm

    Zeitschaltuhr Montag Wenn Sie diese Menüzeilen auswählen, gelangen Sie jeweils in das folgende Dienstag Untermenü, wo Sie die Zeitschaltpunkte für den jeweiligen Tag oder gemein- Mittwoch sam für die gewählten Tage einstellen können. Hier werden nur exemplarisch Donnerstag die Einstellungen für Montag dargestellt, weil die Untermenüs der anderen Freitag Tage identisch sind.

  • Seite 78: Sp1: Lamellenwinkel

    Zeitschaltuhr WAREMA climatronic ® Bedienungsanleitung 6.2.8.4 SP1: Lamellenwinkel Diese Einstellung ist nur dann sinnvoll, wenn Sie als Produkttyp ein Lamel- lenprodukt (Raffstore oder Jalousien) ausgewählt haben. Haben Sie an einen Kanal Lamellenprodukte wie z. B. Raffstoren angeschlossen, können Sie vorgeben, wie die Lamellen nach erfolgter Fahrt auf die Position "SP1" einge- stellt werden sollen.

  • Seite 79: Sp2: Lamellenwinkel

    Zeitschaltuhr Um den Wert “SP1: Position” einzustellen, drehen Sie das Funktionsrad. Die Funktionstaste [---] schaltet den Fahrbefehl aus (Position unverän- dert), die Funktionstaste [Standard] setzt den Wert “SP2: Position” auf 0% (Werkseinstellung). 6.2.8.8 SP2: Lamellenwinkel Diese Einstellung ist nur dann sinnvoll, wenn Sie als Produkttyp ein Lamel- lenprodukt (Raffstore oder Jalousien) ausgewählt haben.

  • Seite 80: Im Urlaub Aktiv

    Sie das Häkchen in der Zeile [Bei Abwesenheit aktiv?]. Die Funktionstaste [Standard] setzt die produktabhängige Werkseinstellung. 6.2.9 Kälteschutz Der Kälteschutz ist eine weitere Komfortfunktion der WAREMA climatronic. Startmenü Sie dient dazu, das Auskühlen eines Wintergartens oder eines Innenraums  Hauptmenü...

  • Seite 81: Kälteschutz Ein/Aus

    Nrlaub 6.2.9.1 Kälteschutz EIR/ANS In dieser Menüzeile können Sie den Kälteschutz für den gewählten Kanal ak- tivieren oder deaktivieren. Um den Kälteschutz zu aktivieren oder zu deaktivieren, setzen oder löschen Sie das Häkchen in der Zeile [Zeitschaltuhr EIN/AUS]. Die Funktionstaste [Standard] setzt die produktabhängige Werks einstellung. 6.2.9.2 Sperrtemperatur Der Grenzwert "Sperrtemperatur"...

  • Seite 82: Position

    Abwesend WAREMA climatronic ® Bedienungsanleitung 6.2.10.1 Position Der Wert “Position” gibt an, auf welche Position ein Sonnenschutzprodukt zu Beginn Ihres Urlaubs gefahren werden soll. Der Einstellbereich beträgt 0-100%, hierbei entspricht ein Wert von 0% der oberen Endposition und ein Wert von 100% der unteren Endposition.

  • Seite 83: Position

    Manuelle Bedienung 6.2.11.1 Position Der Wert “Position” gibt an, auf welche Position ein Sonnenschutzprodukt zu Beginn Ihrer Abwesenheit gefahren werden soll. Der Einstellbereich beträgt 0-100%, hierbei entspricht ein Wert von 0% der oberen Endposition und ein Wert von 100% der unteren Endposition. Um den Wert “Position”...

  • Seite 84: Position Tief

    Dies ist vor allem dann sinnvoll, wenn Sie eine be- stimmte Einstellung bevorzugen. Außerdem müssen Sie nach einer Fahrt die Lamellen nicht mehr manuell wenden. Die WAREMA climatronic übernimmt das Wenden der Lamellen bei entsprechender Programmierung für Sie.

  • Seite 85: Die Möglichkeiten Manueller Bedienung

    Manuelle Bedienung 6.2.12.4 Die Möglichkeiten manueller Bedienung Funktionstasten, Funktionsrad Über die Funktionstasten und mit dem Funktionsrad  Wenn eine Komfortfunktion einen Fahrbefehl ausgelöst hat, dann kann ge- gengesteuert oder gestoppt werden.  Wenn eine Sicherheitsfunktion ausgelöst hat, dann kann weder gegengesteu- ert noch gestoppt werden.

  • Seite 86: Handsender-Zuordnung

    Handsender WAREMA climatronic ® Bedienungsanleitung 6.2.13 Handsender­Zuordnung Die WAREMA climatronic wird im Paket mit einem 8-Kanal Funk-Handsender Startmenü geliefert, mit diesem können angeschlossene Sonnenschutzprodukte oder  Hauptmenü andere Produkte manuell bedient werden.  Einstell.  Komfortfunktionen Lesen Sie vor der erstmaligen Nutzung des Handsenders die dazugehörige ...

  • Seite 87: Handsender 1

    Handsender 6.2.13.1 Handsender 1 In dieser Menüzeile können Sie dem Kanal der WAREMA climatronic den ersten Handsender zuordnen oder einen bereits zugeordneten Handsender wieder löschen. Wählen Sie mit dem Funktionsrad die Menüzeile [Handsender 1] durch Dre- hen und Drücken aus.

  • Seite 88: Kanäle, Gruppen, Szenen Verwalten

    Kanäle, ruppen, Szenen WAREMA climatronic ® Bedienungsanleitung 6.3 Kanäle, ruppen, Szenen verwalten In diesen Menüs können Sie Kanäle zu gemeinsam bedienbaren Gruppen Startmenü zusammen fassen, für eine bestimmte Zeit gültige Szenen definieren und die  Hauptmenü Namen von Kanälen, Gruppen und Szenen Ihren Wünschen und Bedürfnis- ...

  • Seite 89: Gruppenauswahl

    Kanäle, ruppen, Szenen 6.3.1.1 ruppenauswahl In dieser Menüzeile wählen Sie die Gruppe 1 bis 32 aus. Um die gewünschte Gruppe auszuwählen, gehen Sie wie folgt vor: Um die gewünschte Gruppe einzustellen, drehen Sie das Funktionsrad (Beim Drehen werden die Gruppen durchgewechselt und links in der Menüzeile angezeigt).

  • Seite 90: Handsender-Zuordnung

    Kanäle, ruppen, Szenen WAREMA climatronic ® Bedienungsanleitung So ändern Sie den Aliasnamen einer Gruppe: Drehen Sie das Funktionsrad, um aus dem unteren Rahmen ein Zeichen aus- zuwählen. Drücken Sie das Funktionsrad, um das ausgewählte Zeichen in das Eingabe- feld einzufügen.

  • Seite 91: Szenen Verwalten

    Kanäle, ruppen, Szenen 6.3.2 Szenen verwalten In einer Szene können beliebige Zustände der ausgewählten Kanäle gespei- Startmenü chert und jederzeit wieder abgerufen werden. Auch einer Szene werden wie  Hauptmenü einer Gruppe verschiedene Kanäle zugeordnet. Für eine eingestellte Haltezeit  Einstell. fahren sie vorher gelernte Positionen an.

  • Seite 92: Szenenname Ändern

    Kanäle, ruppen, Szenen WAREMA climatronic ® Bedienungsanleitung 6.3.2.2 Szenenname ändern In dieser Menüzeile ändern Sie den Szenennamen (auch "Alias" genannt) für die gewählte Szene. Wählen Sie die Menüzeile [Szenenname ändern] mit dem Funktionsrad aus. Es erscheint folgende Anzeige im Display: Im weißen Eingabefeld sehen Sie den aktuellen Szenennamen und rechts...

  • Seite 93: Handsender-Zuordnung

    Kanäle, ruppen, Szenen 6.3.2.3 Handsender­Zuordnung In dieser Menüzeile können Sie einer Szene Handsender zuordnen. Gehen Sie dabei so vor, wie unter Kapitel auf Seite 86 für einen Kanal beschrieben. Sie können die Szene aufrufen, indem Sie am zugeordneten Handsender die Taste C drücken. 6.3.2.4 Szene löschen In dieser Menüzeile löschen Sie eine angelegte Szene wieder.

  • Seite 94: Kanäle, Sortieren

    Kanäle, ruppen, Szenen WAREMA climatronic ® Bedienungsanleitung 6.3.3 Kanäle, ruppen, Szenen sortieren In diesem Menü sehen Sie die gleiche Liste aller Kanäle, Gruppen und Sze- Startmenü nen wie auf der rechten Seite des Hauptmenüs:  Hauptmenü  Einstell.  Kanäle, Gruppen, Szenen verwalten ...
  • Seite 95 Kanäle, ruppen, Szenen Wählen Sie mit dem Funktionsrad die Menüzeile aus, die Sie umbenennen möchten. Es erscheint folgende Anzeige im Display: An der Überschrift sehen Sie, ob es sich um einen Kanal, eine Gruppe oder eine Szene handelt. Im weißen Eingabefeld sehen Sie den aktuellen Namen und rechts davon den blinkenden Cursor.

  • Seite 96: Urlaubszeit

    Übernehmen Sie den Wert durch Drücken des Funktionsrads. Die Funktionstaste [Löschen] löscht die Einstellung [--.--]. HINWEIS Die Urlaubszeit wird nur dann von der WAREMA climatronic berücksichtigt, wenn Sie für Beginn und Ende des Urlaubs ein Datum eingegeben haben! 6.4.2 Nrlaub Ende tt.mm In dieser Menüzeile stellen Sie den Tag und den Monat vom Ende Ihres Ur-...

  • Seite 97: Systemeinstellungen

     System dann in das Menü [System]. Es erscheint folgende Anzeige im Display: 6.5.1 Datum / Nhrzeit In diesem Menü stellen Sie Datum und Uhrzeit der WAREMA climatronic ein: Startmenü  Hauptmenü  Einstell. Drücken Sie im Hauptmenü die Funktionstaste [Einstell.] und gehen Sie ...

  • Seite 98: Display

    Das DCF-77 Zeitsignal steht nur zur Auswertung zur Verfügung, wenn Sie die Wetterstation 1 verwenden! Wird die climatronic außerhalb der mitteleuropäischen Zeitzone oder in Ge- bieten mit eingeschränktem Funkempfang installiert, funktioniert die automati- sche Zeiteinstellung nicht. Stellen Sie sicher, dass in diesem Fall die Funktion "DCF77 verwenden"...
  • Seite 99 Systemeinstellungen HINWEIS Wird die WAREMA climatronic für mehr als 3 Minuten nicht bedient, wird die Displaybeleuchtung auf die Standby-Helligkeit abgedunkelt. Diese [Helligkeit Standby] stellen Sie in der ersten Menüzeile ein: Drücken Sie das Funktionsrad, der Wert links wird editierbar und das Display auf den eingestellten Wert abgedunkelt.

  • Seite 100: Displayverhalten Der Climatronic

    Abb. 20 Displayverhalten 6.5.2.2 Standby­Bild erstellen und laden Das Display der WAREMA climatronic kann für die Dauer des Standby-Mo- dus ein beliebiges Bild anzeigen. Um ein Standby-Bild einzurichten, gehen Sie wie folgt vor: Bild vorbereiten Öffnen Sie eine Bilddatei in einem beliebigen Bildbearbeitungsprogramm.

  • Seite 101: Displayeinstellungen Anpassen

    Wählen Sie [Übernehmen] und bestätigen Sie durch Drücken des Funktions- rads. Das Bild wird geladen und angezeigt. HINWEIS Die climatronic kann das Bild nur finden, wenn es BILD.WRM heißt und in der obersten Verzeichnisebene der Speicherkarte liegt. Beachten Sie auch die Informationen zur Speicherkarte in Kapitel auf Seite 104. Displayeinstellungen...

  • Seite 102: Sprache

    Systemeinstellungen WAREMA climatronic ® Bedienungsanleitung 6.5.3 Sprache In diesem Menü stellen Sie die Bediensprache der WAREMA climatronic ein. Startmenü Drücken Sie im Hauptmenü die Funktionstaste [Einstell.] und gehen Sie  Hauptmenü  Einstell. dann in das Menü [System] > [Sprache].

  • Seite 103: Bediengerät Temperatur

    6.5.4.1 Bediengerät Hemperatur Der Wert “Bediengerät Temperatur” gibt an, um wieviel Grad Celsius der Messwert des internen Messwertgebers der WAREMA climatronic nach oben oder unten korrigiert wird. Der Einstellbereich beträgt –10 °C bis +10 °C. Um den Wert “Bediengerät Temperatur” einzustellen, drehen Sie das Funkti- onsrad.

  • Seite 104: Windprüfung

    6.5.7.1 Handhabung, Formate Die WAREMA climatronic unterstützt das Schreiben und Lesen der Einstellun- gen auf eine externe Speicherkarte. Im Lieferumfang der climatronic ist eine gebrauchsfertig formatierte SD-Karte enthalten. Sie können jede Karte verwenden, die folgende Bedingungen erfüllt:  handelsübliche SD- oder MMC-Karte  Speichergröße maximal 1GB...

  • Seite 105: Projekte Schreiben Oder Laden

    6.5.7.2 Projekte schreiben oder laden Im Menü [Einstell.] > [System] > [Speicherkarte] speichern Sie alle aktu- Startmenü ellen Einstellungen der WAREMA climatronic (das sogenannte "Projekt") auf  Hauptmenü eine SD-Speicherkarte oder laden es von dort wieder und übertragen diese  Einstell.
  • Seite 106 WAREMA climatronic ® Bedienungsanleitung In der zweiten Menüzeile [Projekt von SD-Karte lesen] können Sie ein zuvor gespeichertes Projekt von einer SD-Karte in die climatronic laden: Sie werden in der linken Displayhälfte nochmals gefragt, ob die Daten tatsächlich übernommen werden sollen. HINWEIS Die climatronic kann das Projekt nur finden, wenn es CLIMATRO.NIC heißt...

  • Seite 107: Netzwerk

    In diesem Menü können die Parameter zur Kommunikation mit angeschlosse- Startmenü nen Netzwerkteilnehmern eingestellt werden.  Hauptmenü  Einstell.  System  Netzwerk HINWEIS Weitere Informationen zu den Einstellungen finden Sie in der Dokumentation der entsprechenden WAREMA-Produkte mit Netzwerkfunktionalität. 890033_0•01.02.2008 Technische Änderungen behalten wir uns vor...

  • Seite 108: Tableauinterface

    Taster HOCH, Taster STOP und Taster TIEF) HINWEIS Das Menü dient lediglich zur Anzeige, eine Parametrierung des Tableau In- terfaces kann ausschließlich über die WAREMA climatronic studio Software durchgeführt werden. Weitere Informationen zum Tableau Interface finden Sie in:  Installationsanleitung zum WAREMA climatronic Tableau Interface  Software-Handbuch zu WAREMA climatronic studio...

  • Seite 109: Softwareversionen

    Softwareversionen 6.5.10 Softwareversionen In diesem Menü werden die Softwareversionen aller angeschlossenen Geräte Startmenü angezeigt. Diese Informationen sind z. B. dann hilfreich, wenn Sie Ihre Son-  Hauptmenü nenschutzanlage erweitern möchten oder ein Problem mit Ihrer Steuerung  Einstell. haben. Sie können diese Daten Ihrem Fachpartner telefonisch durchgeben. ...

  • Seite 110: Messwertgeber-Zuordnung

    Reinigen WAREMA climatronic ® Bedienungsanleitung 6.6 Messwertgeber­ Zuordnung In diesem Menü können Sie die Zuordnungen der Messwertgeber zu den Startmenü Messgrößen für jeden Kanal getrennt einsehen. Diese Einstellungen über-  Hauptmenü nimmt der Fachpartner bei der Inbetriebnahme für Sie. Änderungen sind hier ...

  • Seite 111: Fachpartner

    Sicherheitsfunktionen 6.8 Fachpartner Dieses Menü ist für den Fachpartner bzw. Fachhändler reserviert, der für Sie Startmenü oder mit Ihnen gemeinsam die Inbetriebnahme der WAREMA climatronic  Hauptmenü durchführt. Hier muss ein Zugangs-Passwort eingegeben werden, das dem  Einstell. Fachpartner die Projektierung (Anlegen und Parametrieren von Kanälen und ...

  • Seite 112: Eisalarm Automatisch Zurücksetzen

    Sicherheitsfunktionen WAREMA climatronic ® Bedienungsanleitung 6.9.2.1 Eisalarm automatisch zurücksetzen? In dieser Menüzeile stellen Sie ein, ob die Eisüberwachung einen Eis alarm automatisch zurücksetzen soll. Sind die Bedingungen für einen Eisalarm nicht mehr gegeben, werden die Komfortautomatiken und die manuelle Be- dienung wieder freigegeben.

  • Seite 113: Gebäudeleittechnik

    Sicherheitsfunktionen 6.9.3 ebäudeleittechnik Die Sicherheitsfunktion Gebäudeleittechnik ist eine übergeordnete Funktion Startmenü und übersteuert alle Komfortfunktionen. Sie dient dazu, nach Betätigung  Hauptmenü eines Zentralschalters oder Steuerkontakts einer Gebäudeleittechnik die vor-  Einstell. eingestellten Positionen für die einzelnen Kanäle dauerhaft anzufahren. Die ...

  • Seite 114: Messwerte, Auslöser Und Störungen

    ® Bedienungsanleitung 7 Messwerte, Auslöser und Störungen Die WAREMA climatronic besitzt einen internen Speicher für alle Messwerte mit den zugehörigen Historien, für Auslöser und Störungen. Dies dient zur Fehlersuche und wird in den folgenden Abschnitten beschrieben. 7.1 Aktuelle Messwerte In diesem Menü sehen Sie die aktuellen Messwerte der angeschlossenen Startmenü...

  • Seite 115: Aktuelle Auslöser

    Messwerte... Ein weiterer Druck auf das Funktionsrad schaltet den Cursor auf "Fein" um (6-Minuten-Schritte), nochmaliges Drücken schaltet den Cursor wieder aus. Mit den Funktionstasten [Woche] und [Monat] können Sie auch die zugehöri- gen längerfristigen Temperaturverläufe anzeigen lassen. Wenn Sie mit der Funktionstaste [Zurück] in das Menü [Aktuelle Messwerte] wechseln, können Sie in den darunterliegenden Zei- len die Historien der anderen Messwerte auf dieselbe Weise ansehen.

  • Seite 116: Historie Auslöser

    Messwerte... WAREMA climatronic ® Bedienungsanleitung Sie sehen eine Liste der 32 Kanäle, die auch frei gewählte Namen tragen können. Links daneben wird jeweils der letzte, d. h. aktuelle Auslöser ange- zeigt. Das können manuelle Fahrbefehle, Komfort- Sicherheits- oder Automa- tikfunktionen sein.

  • Seite 117: Störungen

    Messwerte... 7.5 Störungen Drücken Sie im Startmenü die Funktionstaste [Messwerte] und gehen Sie Startmenü  Messwerte dann in das Menü [Störungen].  Srörungen Es erscheint folgende Anzeige im Display (die Einträge in der Tabelle wei- chen ab): Beispiel Sie sehen eine nummerierte Liste der Störungen in zeitlich aufsteigender Rei- henfolge.

  • Seite 118: Wartung

    Dampf- oder Hochdruckreiniger, Scheuerschwämme, Scheuermittel, Lö- sungsmittel wie Alkohol oder Benzin dürfen nicht eingesetzt werden! VVRSIIHH Wenn Reinigungsarbeiten an der WAREMA climatronic, am Sonnenschutz selbst oder in unmittelbarer Nähe des Sonnenschutzes notwendig sind, dann schalten Sie vorher die Anlage spannungsfrei und sichern Sie diese vor...

  • Seite 119: Problembehebung

    Problembehebung 13 Problembehebung Problem Mögliche Ursache Behebung Unkontrollierte Fahrbewegungen der Zwischenzeitlicher Stromausfall/Neuin- Nach einem Stromausfall eine angeschlossenen Produkte betriebnahme Referenzfahrt durchführen Änderungen an den Anlagenpara- Im Fachpartnermodus durchgeführte Geräte neu laden, metern werden von den Busteilneh- Änderungen der Anlagenparameter ggf. Fehler beheben mern nicht ausgeführt wurden nicht an die Busteilnehmer übertragen...

  • Seite 120: Glossar

    Display ist die Anzeige des WAREMA climatronic Bediengeräts. Produkt steht für ein Sonnenschutzprodukt oder sonstiges ansteuerbares Endgerät wie Heizung, Lüfter, Fenster etc. Gerät steht für eine Komponente (=Busgerät) des WAREMA climatronic Sys- tems wie Bediengerät, Aktor, Messwertgeber Feuchte/Temp. oder Wettersta- tion.
  • Seite 121 Rotizen 890033_0•01.02.2008 Technische Änderungen behalten wir uns vor...
  • Seite 122 Rotizen WAREMA climatronic ® Bedienungsanleitung Technische Änderungen behalten wir uns vor 890033_0•01.02.2008...
  • Seite 123 Rotizen 890033_0•01.02.2008 Technische Änderungen behalten wir uns vor...
  • Seite 124 WAREMA Renkhoff SE Hans-Wilhelm-Renkhoff-Straße 2 http://www.warema.de info@warema.de 97828 Marktheidenfeld/Main...
