Omnexo Sensor Splitter REG
5.2 Anschluss eines separaten Netzteils
230 V
AC
(die 24V-Ader wird nicht an
den Sensor Splitter angeschlossen)

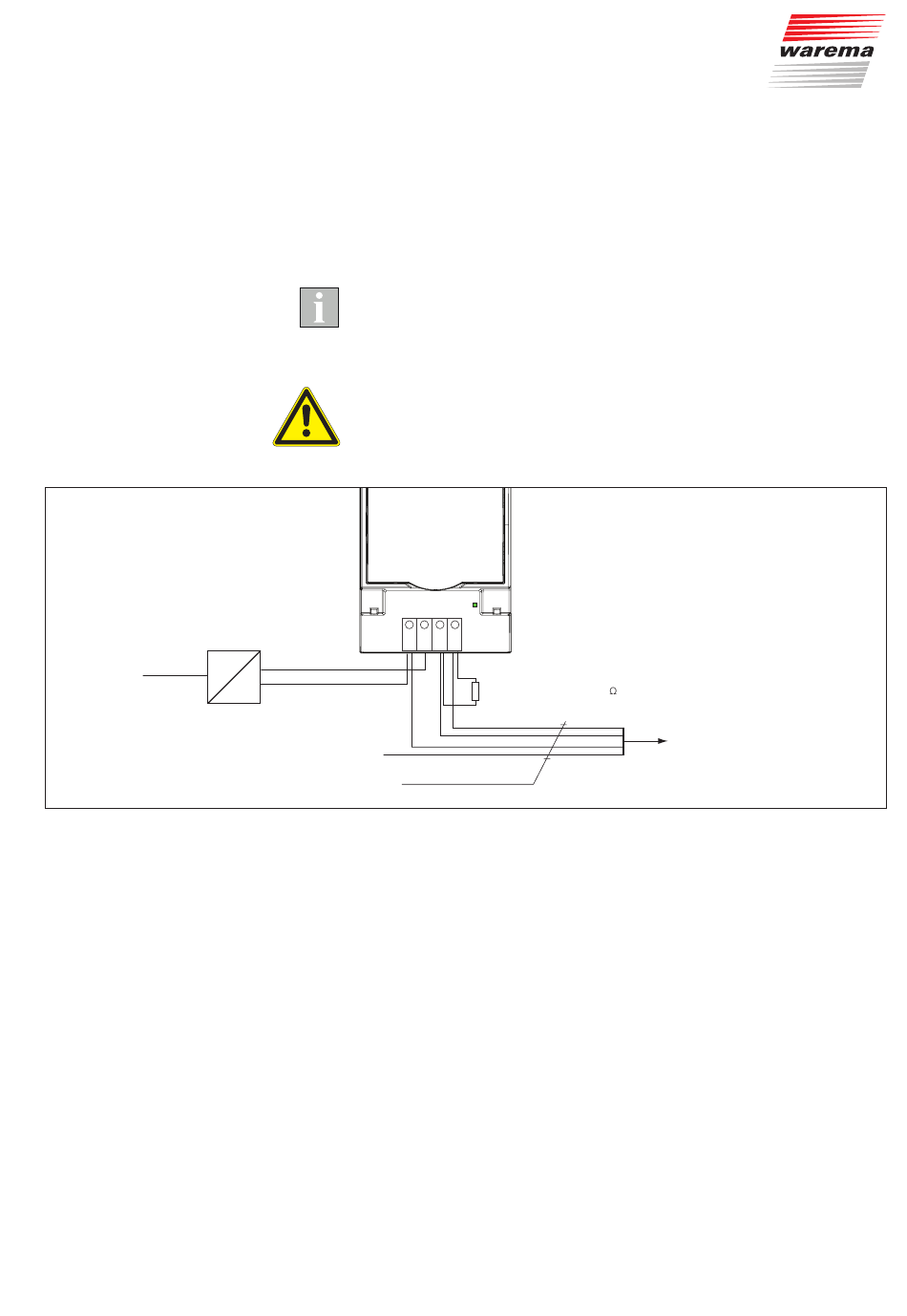

Abb. 10
Versorgung des Sensor Splitters über ein separates Netzteil
warema_2063536_alhb_de_v2•2025-05-01
Aufgrund großer Geräteanzahl kann der Einsatz weiterer Netzteile erforderlich
werden. Soll das getrennte Ein- und Ausschalten von Anlagenteilen möglich
sein, müssen ebenfalls separate Netzteile verwendet werden.
Der Sensor Splitter MASTER und die Wetterstationen sollten immer über
ein eigenes Netzteil verfügen. Wenn Sie ein separates Netzteil mit eigener
bauseitiger Absicherung vorsehen, ist sichergestellt, dass immer Wetterdaten
auf den Sensorbus gesendet werden.
VORSICHT
B
A
Bei der Busverdrahtung dürfen keine Netzteile über die gelbe 24 V-Ader
X56
parallel geschaltet werden.
X50
- + A B
D C
24 V
Bus einer Zentrale
JY(St)Y 4x2x0,8 mm ø
ON
1 2 3 4
S2
LED
Abschlusswiderstand 120
Technische Änderungen behalten wir uns vor
zur nächsten
Komponente
19
