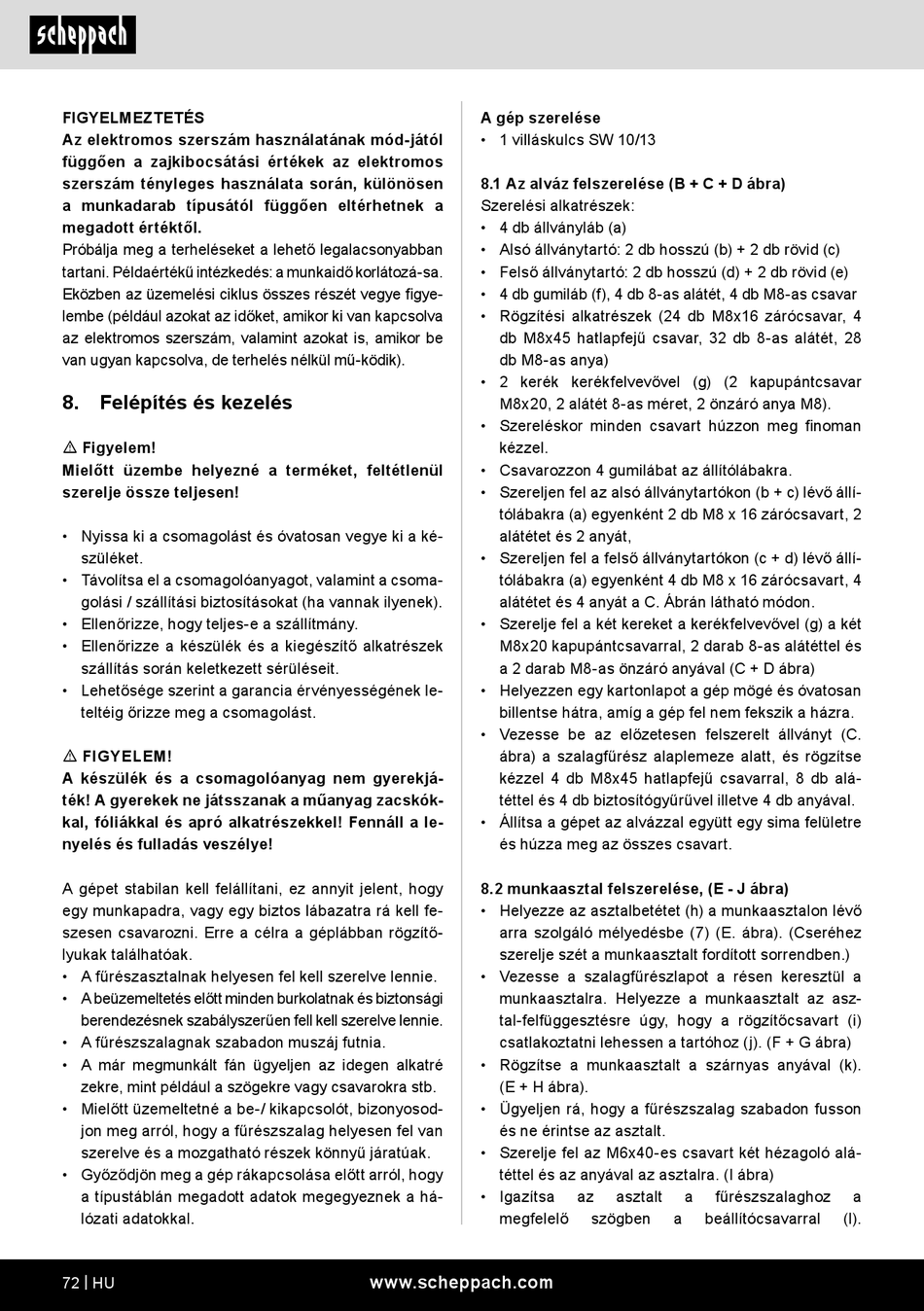

FIGYELMEZTETÉS
Az elektromos szerszám használatának mód-jától
függően a zajkibocsátási értékek az elektromos
szerszám tényleges használata során, különösen
a munkadarab típusától függően eltérhetnek a
megadott értéktől.
Próbálja meg a terheléseket a lehető legalacsonyabban
tartani. Példaértékű intézkedés: a munkaidő korlátozá-sa.
Eközben az üzemelési ciklus összes részét vegye figye-
lembe (például azokat az időket, amikor ki van kapcsolva
az elektromos szerszám, valamint azokat is, amikor be
van ugyan kapcsolva, de terhelés nélkül mű-ködik).
8. Felépítés és kezelés
m Figyelem!
Mielőtt üzembe helyezné a terméket, feltétlenül
szerelje össze teljesen!
• Nyissa ki a csomagolást és óvatosan vegye ki a ké-
szüléket.
• Távolítsa el a csomagolóanyagot, valamint a csoma-
golási / szállítási biztosításokat (ha vannak ilyenek).
• Ellenőrizze, hogy teljes-e a szállítmány.
• Ellenőrizze a készülék és a kiegészítő alkatrészek
szállítás során keletkezett sérüléseit.
• Lehetősége szerint a garancia érvényességének le-
teltéig őrizze meg a csomagolást.
m FIGYELEM!
A készülék és a csomagolóanyag nem gyerekjá-
ték! A gyerekek ne játsszanak a műanyag zacskók-
kal, fóliákkal és apró alkatrészekkel! Fennáll a le-
nyelés és fulladás veszélye!
A gépet stabilan kell felállítani, ez annyit jelent, hogy
egy munkapadra, vagy egy biztos lábazatra rá kell fe-
szesen csavarozni. Erre a célra a géplábban rögzítő-
lyukak találhatóak.
• A fűrészasztalnak helyesen fel kell szerelve lennie.
• A beüzemeltetés előtt minden burkolatnak és biztonsági
berendezésnek szabályszerűen fell kell szerelve lennie.
• A fűrészszalagnak szabadon muszáj futnia.
• A már megmunkált fán ügyeljen az idegen alkatré
zekre, mint például a szögekre vagy csavarokra stb.
• Mielőtt üzemeltetné a be-/ kikapcsolót, bizonyosod-
jon meg arról, hogy a fűrészszalag helyesen fel van
szerelve és a mozgatható részek könnyű járatúak.
• Győződjön meg a gép rákapcsolása előtt arról, hogy
a típustáblán megadott adatok megegyeznek a há-
lózati adatokkal.
72 | HU
A gép szerelése
• 1 villáskulcs SW 10/13
8.1 Az alváz felszerelése (B + C + D ábra)
Szerelési alkatrészek:
• 4 db állványláb (a)
• Alsó állványtartó: 2 db hosszú (b) + 2 db rövid (c)
• Felső állványtartó: 2 db hosszú (d) + 2 db rövid (e)
• 4 db gumiláb (f), 4 db 8-as alátét, 4 db M8-as csavar
• Rögzítési alkatrészek (24 db M8x16 zárócsavar, 4
db M8x45 hatlapfejű csavar, 32 db 8-as alátét, 28
db M8-as anya)
• 2 kerék kerékfelvevővel (g) (2 kapupántcsavar
M8x20, 2 alátét 8-as méret, 2 önzáró anya M8).
• Szereléskor minden csavart húzzon meg finoman
kézzel.
• Csavarozzon 4 gumilábat az állítólábakra.
• Szereljen fel az alsó állványtartókon (b + c) lévő állí-
tólábakra (a) egyenként 2 db M8 x 16 zárócsavart, 2
alátétet és 2 anyát,
• Szereljen fel a felső állványtartókon (c + d) lévő állí-
tólábakra (a) egyenként 4 db M8 x 16 zárócsavart, 4
alátétet és 4 anyát a C. Ábrán látható módon.
• Szerelje fel a két kereket a kerékfelvevővel (g) a két
M8x20 kapupántcsavarral, 2 darab 8-as alátéttel és
a 2 darab M8-as önzáró anyával (C + D ábra)
• Helyezzen egy kartonlapot a gép mögé és óvatosan
billentse hátra, amíg a gép fel nem fekszik a házra.
• Vezesse be az előzetesen felszerelt állványt (C.
ábra) a szalagfűrész alaplemeze alatt, és rögzítse
kézzel 4 db M8x45 hatlapfejű csavarral, 8 db alá-
téttel és 4 db biztosítógyűrűvel illetve 4 db anyával.
• Állítsa a gépet az alvázzal együtt egy sima felületre
és húzza meg az összes csavart.
8.2 munkaasztal felszerelése, (E - J ábra)
• Helyezze az asztalbetétet (h) a munkaasztalon lévő
arra szolgáló mélyedésbe (7) (E. ábra). (Cseréhez
szerelje szét a munkaasztalt fordított sorrendben.)
• Vezesse a szalagfűrészlapot a résen keresztül a
munkaasztalra. Helyezze a munkaasztalt az asz-
tal-felfüggesztésre úgy, hogy a rögzítőcsavart (i)
csatlakoztatni lehessen a tartóhoz (j). (F + G ábra)
• Rögzítse a munkaasztalt a szárnyas anyával (k).
(E + H ábra).
• Ügyeljen rá, hogy a fűrészszalag szabadon fusson
és ne érintse az asztalt.
• Szerelje fel az M6x40-es csavart két hézagoló alá-
téttel és az anyával az asztalra. (I ábra)
• Igazítsa
megfelelő
www.scheppach.com
az asztalt a fűrészszalaghoz
szögben a beállítócsavarral
a
(l).
