ESD-Entladungsmodelle
ESD-Schwellenwert
Filter für ESD-Ereignisse und Anzeige aller Signale
24

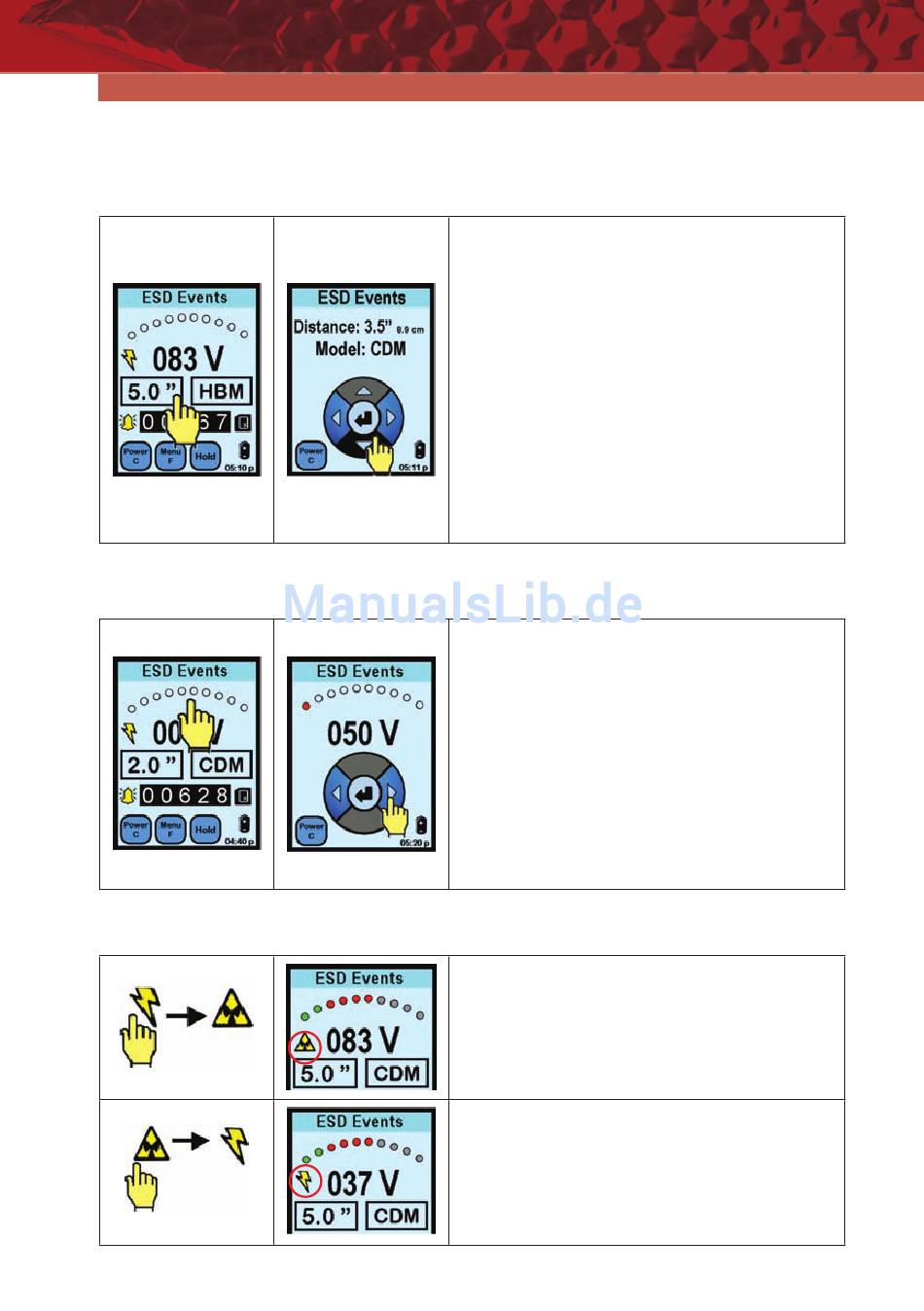

Die "ESD-Mode"-Taste erlaubt dem Operator die Auswahl zwischen
"Raw Input" und Berechnungen gemäss den Entladungsmodellen HBM,
MM und CDM.
Mit dem NAVIGATOR-Bildschirm:
Drücken Sie die obere und untere Pfeiltaste, um den Messabstand
einzustellen.
Drücken Sie die linke und rechte Pfeiltaste, um das ESD-Entladungsmo-
dell einzustellen.
Effektiver Bereich des Messabstands:
0,5" (1,3 cm) bis 15" (38,1 cm)
ESD-Entladungsmodelle:
1. "Human Body"-Modell (HBM)
2. Maschinen-Modell (MM)
3. "Charged Device"-Modell (CDM)
4. "Raw Input"
Der Grenzwert – angezeigt in Form eines gebogenen LED-Leucht-
balkens – gibt die Anzeigeschwelle eines erkannten ESD-Ereig-
nisses an. Diese Anzeigeschwelle kann durch Drücken eingestellt
werden.
Mit dem NAVIGATOR-Bildschirm:
Drücken Sie die linke und rechte Pfeiltaste, um die Grenzwertspan-
nung für ein ESD-Ereignis einzustellen.
Drücken Sie die zentrale Pfeiltaste, um zum Hauptbildschirm zu-
rückzukehren.
Grenzwertschwellen:
0 – 10 V in 1 V-Schritten
10 – 990 V in 10 V-Schritten
1- 999 mV für "Raw Input"
Nach Drücken des Blitzsymbols oder der "True-ESD-Filter"-Taste
erscheint das Dreieckssymbol in der Anzeige. In dieser Betriebsart
erkennt das EM EYE Meter die meisten Signale, ESD – und einige
EMI-Signale.
Nach Drücken des Dreieckssymbols oder der "All Signal"-Taste
erscheint das Blitzsymbol in der Anzeige. In dieser Betriebsart
erkennt das EM EYE Meter ESD-Ereignisse, die im wesentlichen
charakteristisch für das CDM-Modell sind.
