Pinbelegung

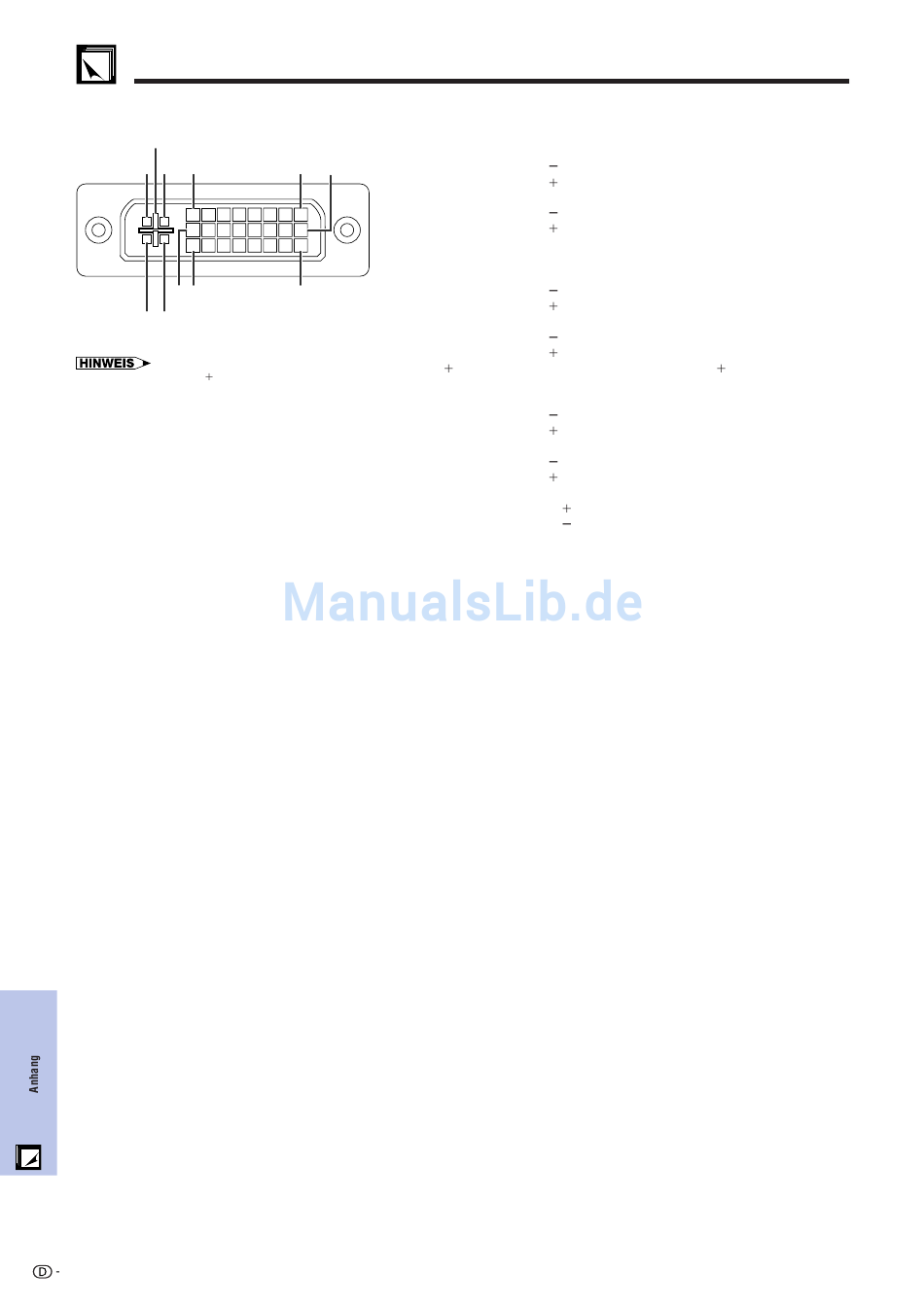

DVI EINGANG 1-Port: 29-Pin
C5
C4 C3 24
16 8
C2 C1
1
• * Rückkehrcode für 5 V, H-Sync. und V-Sync.
• * 2 Diese Stifte werden mit diesem Gerät nicht
verwendet.
50
DVI-Eingang
Pin Nr. Name
1 T.M.D.S. Daten 2
17 9
2 T.M.D.S. Daten 2
3 T.M.D.S. Daten 2/4 Abschirmung
4 T.M.D.S. Daten 4 *
5 T.M.D.S. Daten 4 *
6 DDC Taktgeber
7 DDC Daten
8 Vertikales Sync.-Signal
9 T.M.D.S. Daten 1
1
10 T.M.D.S. Daten 1
T.M.D.S. Daten 1/3 Abschirmung
11
12 T.M.D.S. Daten 3 *
13 T.M.D.S. Daten 3 *
14 5 V Stromversorgung
15 Masse*
16 Hot Plug festgestellt
17 T.M.D.S. Daten 0
18 T.M.D.S. Daten 0
19 T.M.D.S. Daten 0/5 Abschirmung
20 T.M.D.S. Daten 5 *
21 T.M.D.S. Daten 5 *
22 T.M.D.S. Taktgeber Abschirmung
23 T.M.D.S. Taktgeber
24 T.M.D.S. Taktgeber
C1 Analoger Eingang Rot
C2 Analoger Eingang Grün
C3 Analoger Eingang Blau
C4 Horizontales Sync.-Signal
C5 Masse
KOMPONENTE-Eingang
Pin Nr. Name
1 Nicht belegt
2 Nicht belegt
3 Nicht belegt
4 Nicht belegt
5 Nicht belegt
6 Nicht belegt
7 Nicht belegt
8 Nicht belegt
9 Nicht belegt
10 Nicht belegt
11 Nicht belegt
12 Nicht belegt
13 Nicht belegt
14 Nicht belegt
15 Masse
16 Nicht belegt
17 Nicht belegt
18 Nicht belegt
19 Nicht belegt
20 Nicht belegt
21 Nicht belegt
22 Nicht belegt
23 Nicht belegt
24 Nicht belegt
C1 Analoger Eingang Pr
C2 Analoger Eingang Y
C3 Analoger Eingang Pb
C4 Nicht belegt
C5 Masse
RGB-Eingang
Pin Nr.
2
2
10
11
2
12
2
13
14
1
15
16
17
18
19
2 20
2
21
22
23
24
C1
C2
C3
C4
C5
Name
1 Nicht belegt
2 Nicht belegt
3 Nicht belegt
4 Nicht belegt
5 Nicht belegt
6 DDC Taktgeber
7 DDC Daten
Vertikales Sync.-Signal
8
9 Nicht belegt
Nicht belegt
Nicht belegt
Nicht belegt
Nicht belegt
5 V Stromversorgung
Masse
Nicht belegt
Nicht belegt
Nicht belegt
Nicht belegt
Nicht belegt
Nicht belegt
Nicht belegt
Nicht belegt
Nicht belegt
Analoger Eingang Rot
Analoger Eingang Grün
Analoger Eingang Blau
Horizontales Sync.-Signal
Masse
