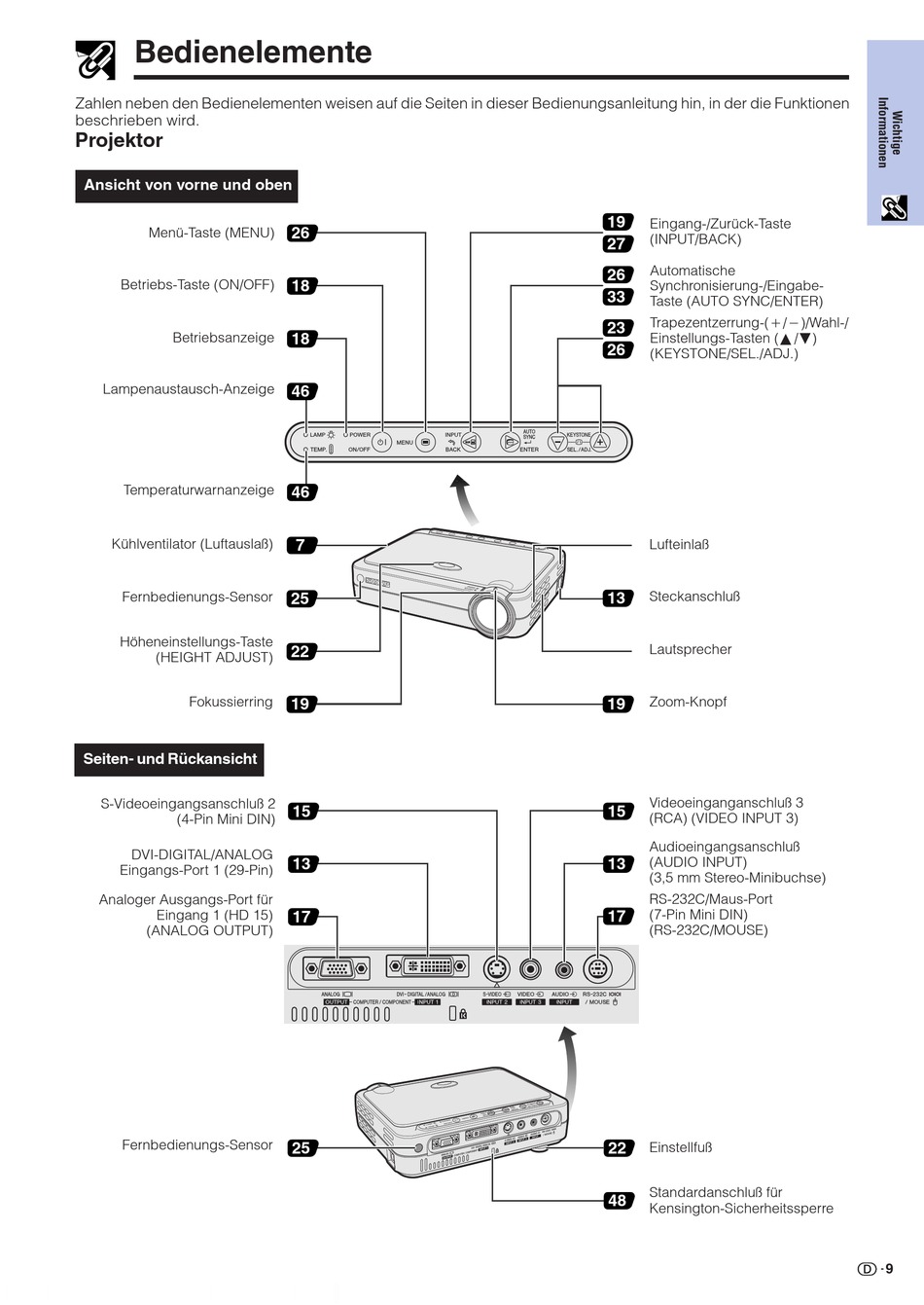

Bedienelemente

Zahlen neben den Bedienelementen weisen auf die Seiten in dieser Bedienungsanleitung hin, in der die Funktionen
beschrieben wird.
Projektor

Ansicht von vorne und oben

Menü-Taste (MENU)
Betriebs-Taste (ON/OFF)
Betriebsanzeige
Lampenaustausch-Anzeige
Temperaturwarnanzeige
Kühlventilator (Luftauslaß)
Fernbedienungs-Sensor
Höheneinstellungs-Taste
(HEIGHT ADJUST)
Fokussierring
Seiten- und Rückansicht
S-Videoeingangsanschluß 2
(4-Pin Mini DIN)
DVI-DIGITAL/ANALOG
Eingangs-Port 1 (29-Pin)
Analoger Ausgangs-Port für
Eingang 1 (HD 15)
(ANALOG OUTPUT)
Fernbedienungs-Sensor
26
18
18
46
46
7
25
22
19
15
13
17
25
19
Eingang-/Zurück-Taste
(INPUT/BACK)
27
Automatische
26
Synchronisierung-/Eingabe-
33
Taste (AUTO SYNC/ENTER)
Trapezentzerrung-( / )/Wahl-/
23
Einstellungs-Tasten (∂ /ƒ)
26
(KEYSTONE/SEL./ADJ.)
Lufteinlaß
Steckanschluß
13
Lautsprecher
Zoom-Knopf
19
Videoeinganganschluß 3
15
(RCA) (VIDEO INPUT 3)
Audioeingangsanschluß
(AUDIO INPUT)
13
(3,5 mm Stereo-Minibuchse)
RS-232C/Maus-Port
17 (7-Pin Mini DIN)
(RS-232C/MOUSE)
22 Einstellfuß
Standardanschluß für
48
Kensington-Sicherheitssperre
9
