Pinbelegung

COMPUTER/COMPONENT-Eingang- und COMPUTER/COMPONENT-Ausgangsanschlüsse:

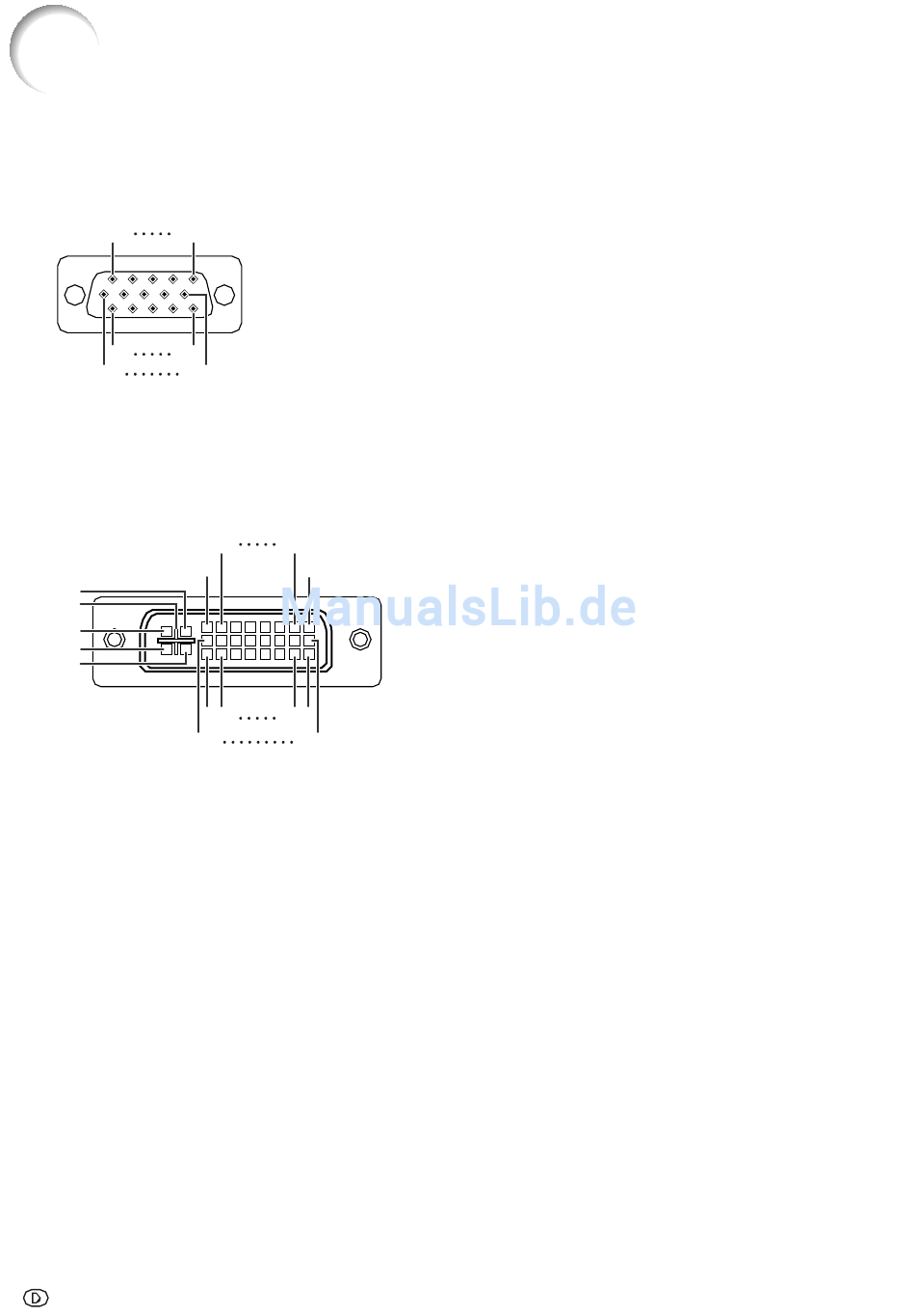

15-Pin-Mini-D-Sub-Buchse
11 15
1 5
6 10
DVI-I-Anschluss: 29-Pin-Anschluss
23
24
C3
C5
C4
C2
C1
8 7
16
• DVI-Analog-RGB-Eingang
Pin-Nr. Signal Pin-Nr.
1. Nicht angeschlossen 16.
2. Nicht angeschlossen 17.
3. Nicht angeschlossen 18.
4. Nicht angeschlossen 19.
5. Nicht angeschlossen 20.
6. DDC-Taktgeber 21.
7. DDC-Daten 22.
8. Vertikales Sync. 23.
9. Nicht angeschlossen 24.
10. Nicht angeschlossen C1.
11. Nicht angeschlossen C2.
12. Nicht angeschlossen C3.
13. Nicht angeschlossen C4.
14. +5V-Stromversorgung C5.
15. Masse
-2
COMPUTER-Eingang/Ausgang
Pin-Nr. Signal
1. Videoeingang (rot)
2. Videoeingang (grün/Sync auf grün)
3. Videoeingang (blau)
4. Nicht angeschlossen
5. Nicht angeschlossen
6. Erde (rot)
7. Erde (grün/Sync auf grün)
8. Erde (blau)
9. Nicht angeschlossen
10. GND
11. Nicht angeschlossen
12. Bidirektionale Daten
13. Horizontales Synchronisationssignal: TTL-Stufe
14. Vertikales Synchronisationssignal: TTL-Stufe
15. Datenuhr
• DVI-Digital-Eingang
18
17
2 1
9
Signal
Hot Plug festgestellt
Nicht angeschlossen
Nicht angeschlossen
Nicht angeschlossen
Nicht angeschlossen
Nicht angeschlossen
Nicht angeschlossen
Nicht angeschlossen
Nicht angeschlossen
Analogeingang Rot
Analogeingang Grün
(Sync auf grün)
Analogeingang Blau
Horizontales Sync.
(Composite-sync)
Masse
Pin-Nr. Signal
1. T.M.D.S-Daten 2–
2. T.M.D.S-Daten 2+
3. T.M.D.S-Daten 2 Abschirmung
4. Nicht angeschlossen
5. Nicht angeschlossen
6. DDC-Taktgeber
7. DDC-Daten
8. Nicht angeschlossen
9. T.M.D.S-Daten 1–
10. T.M.D.S-Daten 1+
11. T.M.D.S-Daten 1 Abschirmung
12. Nicht angeschlossen
13. Nicht angeschlossen
14. +5V-Stromversorgung
15. Masse
• DVI-Analog-Komponenten-Eingang
Pin-Nr. Signal
1. Nicht angeschlossen
2. Nicht angeschlossen
3. Nicht angeschlossen
4. Nicht angeschlossen
5. Nicht angeschlossen
6. Nicht angeschlossen
7. Nicht angeschlossen
8. Nicht angeschlossen
9. Nicht angeschlossen
10. Nicht angeschlossen
11. Nicht angeschlossen
12. Nicht angeschlossen
13. Nicht angeschlossen
14. Nicht angeschlossen
15. Masse
COMPONENT-Eingang/Ausgang
Pin-Nr. Signal
1. PR (CR)
2. Y
3. PB (CB)
4. Nicht angeschlossen
5. Nicht angeschlossen
6. Erde (PR)
7. Erde (Y)
8. Erde (PB)
9. Nicht angeschlossen
10. Nicht angeschlossen
11. Nicht angeschlossen
12. Nicht angeschlossen
13. Nicht angeschlossen
14. Nicht angeschlossen
15. Nicht angeschlossen
Pin-Nr. Signal
16. Hot Plug festgestellt
17. T.M.D.S-Daten 0–
18. T.M.D.S-Daten 0+
19. T.M.D.S-Daten 0 Abschirmung
20. Nicht angeschlossen
21. Nicht angeschlossen
22. T.M.D.S-Taktgeber Abschirmung
23. T.M.D.S-Taktgeber+
24. T.M.D.S-Taktgeber–
C1. Nicht angeschlossen
C2. Nicht angeschlossen
C3. Nicht angeschlossen
C4. Nicht angeschlossen
C5. Masse
Pin-Nr. Signal
16. Nicht angeschlossen
17. Nicht angeschlossen
18. Nicht angeschlossen
19. Nicht angeschlossen
20. Nicht angeschlossen
21. Nicht angeschlossen
22. Nicht angeschlossen
23. Nicht angeschlossen
24. Nicht angeschlossen
C1. Analogeingang Pr/Cr
C2. Analogeingang Y
C3. Analogeingang Pb/Cb
C4. Nicht angeschlossen
C5. Masse
