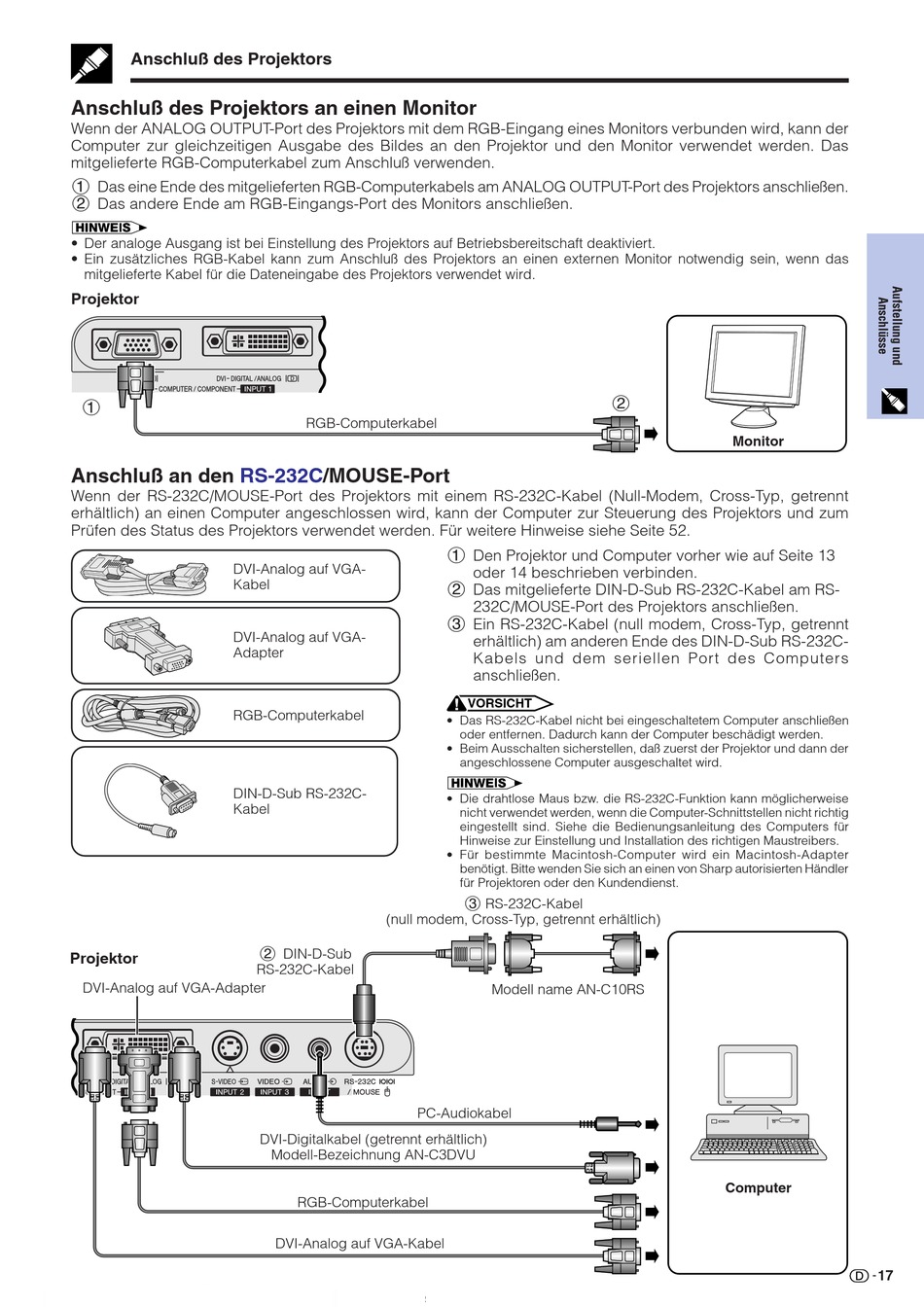

Anschluß des Projektors
Anschluß des Projektors an einen Monitor
Wenn der ANALOG OUTPUT-Port des Projektors mit dem RGB-Eingang eines Monitors verbunden wird, kann der
Computer zur gleichzeitigen Ausgabe des Bildes an den Projektor und den Monitor verwendet werden. Das
mitgelieferte RGB-Computerkabel zum Anschluß verwenden.
1 Das eine Ende des mitgelieferten RGB-Computerkabels am ANALOG OUTPUT-Port des Projektors anschließen.
2 Das andere Ende am RGB-Eingangs-Port des Monitors anschließen.
• Der analoge Ausgang ist bei Einstellung des Projektors auf Betriebsbereitschaft deaktiviert.
• Ein zusätzliches RGB-Kabel kann zum Anschluß des Projektors an einen externen Monitor notwendig sein, wenn das
mitgelieferte Kabel für die Dateneingabe des Projektors verwendet wird.
Projektor
1
Anschluß an den RS-232C/MOUSE-Port
Wenn der RS-232C/MOUSE-Port des Projektors mit einem RS-232C-Kabel (Null-Modem, Cross-Typ, getrennt
erhältlich) an einen Computer angeschlossen wird, kann der Computer zur Steuerung des Projektors und zum
Prüfen des Status des Projektors verwendet werden. Für weitere Hinweise siehe Seite 52.
DVI-Analog auf VGA-
Kabel
DVI-Analog auf VGA-
Adapter
RGB-Computerkabel
DIN-D-Sub RS-232C-
Kabel
Projektor
DVI-Analog auf VGA-Adapter
RGB-Computerkabel
(null modem, Cross-Typ, getrennt erhältlich)
2 DIN-D-Sub
RS-232C-Kabel
PC-Audiokabel
DVI-Digitalkabel (getrennt erhältlich)
Modell-Bezeichnung AN-C3DVU
RGB-Computerkabel
DVI-Analog auf VGA-Kabel
2
1 Den Projektor und Computer vorher wie auf Seite 13
oder 14 beschrieben verbinden.
2 Das mitgelieferte DIN-D-Sub RS-232C-Kabel am RS-
232C/MOUSE-Port des Projektors anschließen.
3 Ein RS-232C-Kabel (null modem, Cross-Typ, getrennt
erhältlich) am anderen Ende des DIN-D-Sub RS-232C-
Kabels und dem seriellen Port des Computers
anschließen.
VORSICHT
• Das RS-232C-Kabel nicht bei eingeschaltetem Computer anschließen
oder entfernen. Dadurch kann der Computer beschädigt werden.
• Beim Ausschalten sicherstellen, daß zuerst der Projektor und dann der
angeschlossene Computer ausgeschaltet wird.
• Die drahtlose Maus bzw. die RS-232C-Funktion kann möglicherweise
nicht verwendet werden, wenn die Computer-Schnittstellen nicht richtig
eingestellt sind. Siehe die Bedienungsanleitung des Computers für
Hinweise zur Einstellung und Installation des richtigen Maustreibers.
• Für bestimmte Macintosh-Computer wird ein Macintosh-Adapter
benötigt. Bitte wenden Sie sich an einen von Sharp autorisierten Händler
für Projektoren oder den Kundendienst.
3 RS-232C-Kabel
Modell name AN-C10RS
Monitor
Computer
