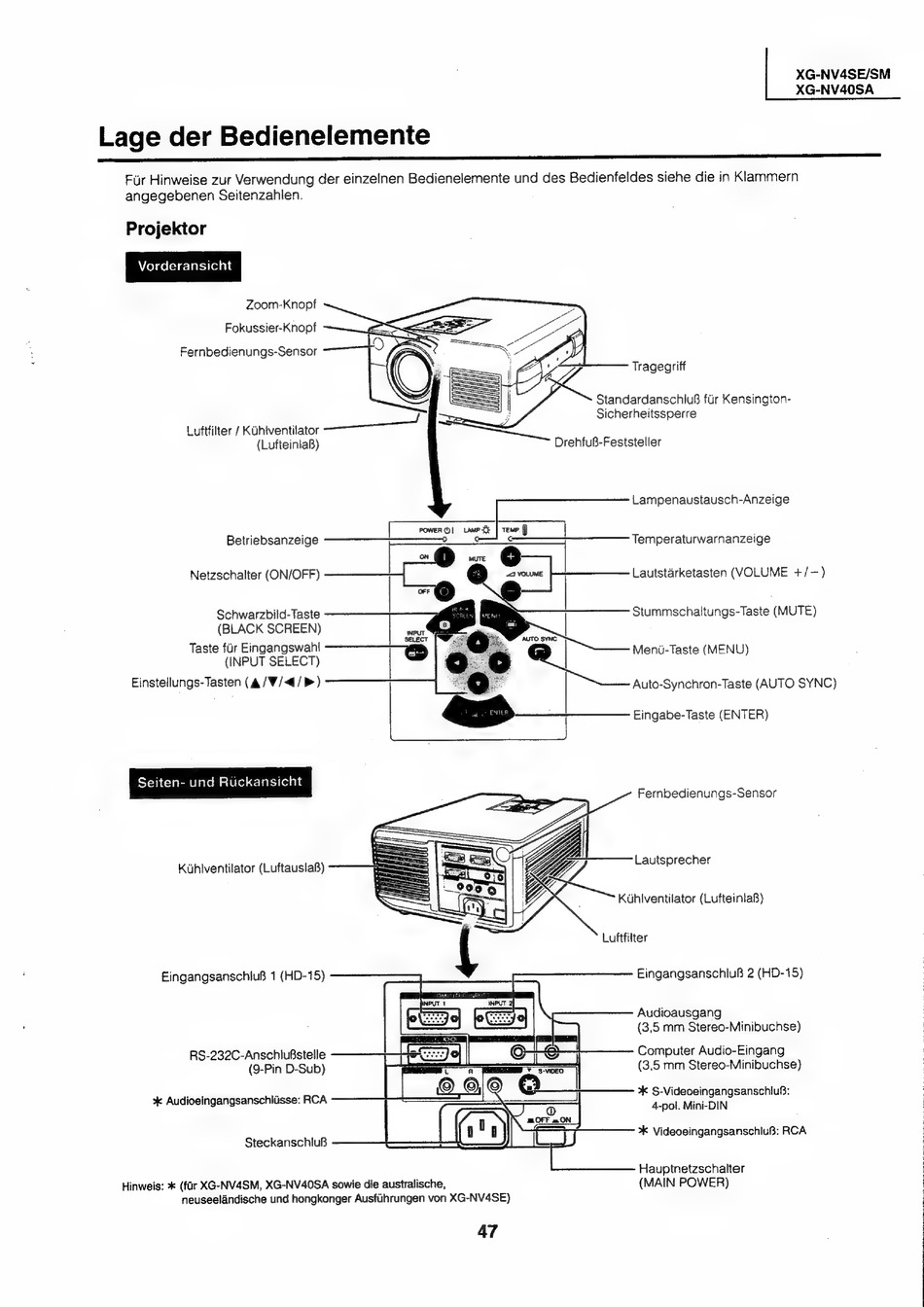

Lage der Bedienelemente
Projektor
Vorderansicht
Zoom-Knopf
Fokussier-Knopf
Fernbedienungs-Sensor
Tragegriff
StandardanschluB fur Kensington-
ee
;
Sicherheitssperre
Luftfilter / KUhiventilator
PF, oe
(LufteiniaB)
Drehfuf-Feststeller
Lampenaustausch-Anzeige
.
:
Power (|
LAMP EE |
Temp {]
Betriebsanzeige ————_ >
¢
———
Netzschalter (ON/OFF)
Temperaturwarnanzeige
Lautstarketasten (VOLUME +/-)
Schwarzbild-Taste
(BLACK SCREEN)
Taste fur Eingangswahl
(INPUT SELECT)
Einstellungs-Tasten (a /W/</P)
Stummschaltungs-Taste (MUTE)
INPUT
S F ;
SELECT
Ment-Taste (MENU)
Auto-Synchron-Taste (AUTO SYNC)
Eingabe-Taste (ENTER)
Seiten- und Ruckansicht
Fernbedienungs-Sensor
Kuhiventilator (Lufteinia8)
Luftfilter
Audioausgang
(3,5 mm Stereo-Minibuchse)
RS-232C-AnschiuBstelle
Computer Audio-Eingang
(9-Pin D-Sub)
(3.5 mm Stereo-Minibuchse)
** Videoei
hluB:
RCA
Steckanechiok
ideoeingangsanschlu
Hauptnetzschalter
Hinweis: * (far XG-NV4SM, XG-NV40SA sowie die australische,
(MAIN POWER)
neuseelandische und hongkonger Ausfiihrungen von XG-NV4SE)
