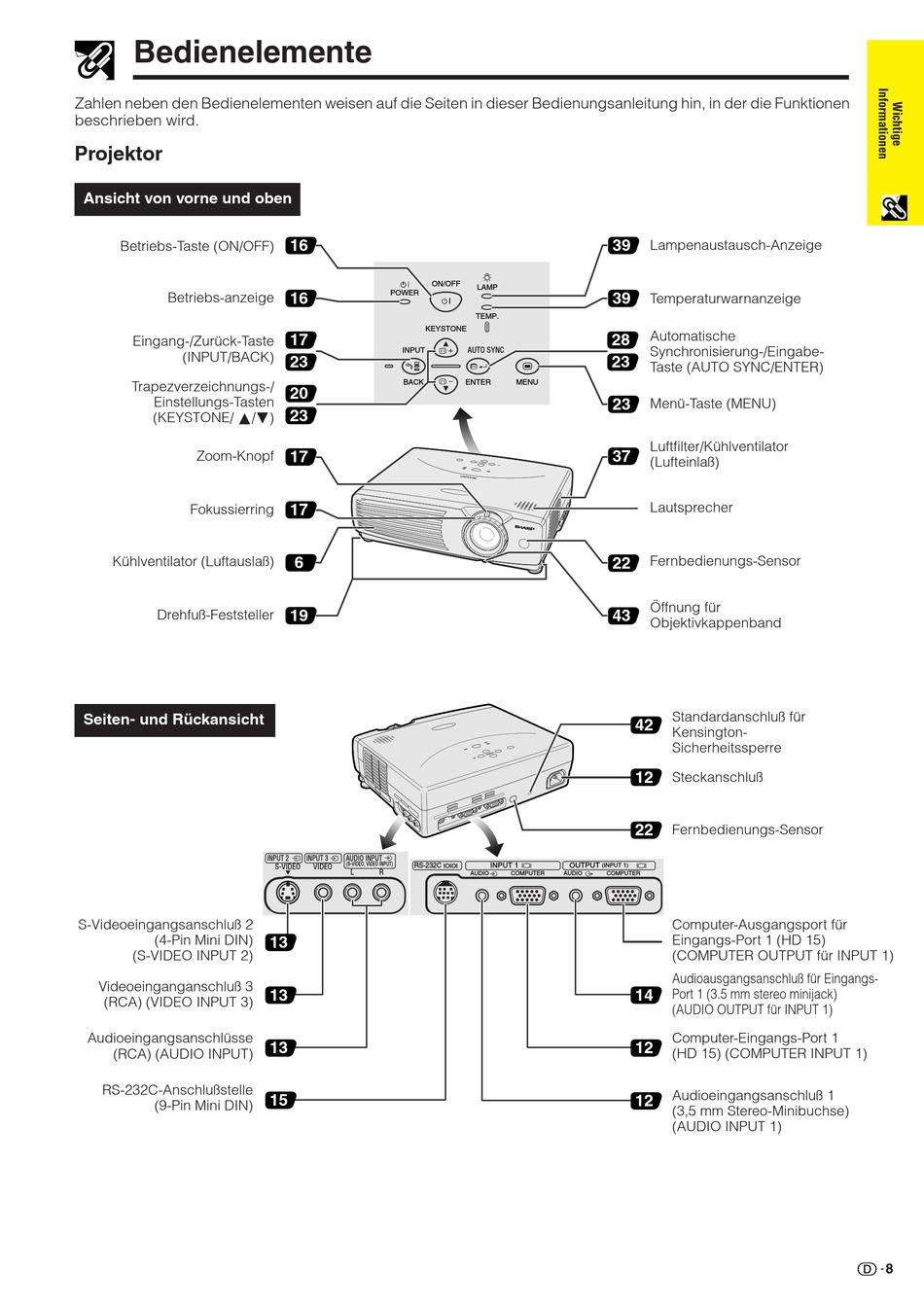

Bedienelemente

Zahlen neben den Bedienelementen weisen auf die Seiten in dieser Bedienungsanleitung hin, in der die Funktionen
beschrieben wird.
Projektor

Ansicht von vorne und oben

Betriebs-Taste (ON/OFF)
Betriebs-anzeige
Eingang-/Zurück-Taste
(INPUT/BACK)
Trapezverzeichnungs-/
Einstellungs-Tasten
(KEYSTONE/ ∂/ƒ)
Zoom-Knopf
Fokussierring
Kühlventilator (Luftauslaß)
Drehfuß-Feststeller
Seiten- und Rückansicht
S-Videoeingangsanschluß 2
(4-Pin Mini DIN)
(S-VIDEO INPUT 2)
Videoeinganganschluß 3
(RCA) (VIDEO INPUT 3)
Audioeingangsanschlüsse
(RCA) (AUDIO INPUT)
RS-232C-Anschlußstelle
(9-Pin Mini DIN)
16
ON/OFF
POWER
16
KEYSTONE
17
INPUT
23
BACK
20
23
17
17
6
19
INPUT 2 INPUT 3 AUDIO INPUT
(S-VIDEO, VIDEO INPUT)
RS-232C
S-VIDEO VIDEO
L R
13
13
13
15
39
LAMP
39
TEMP.
28
AUTO SYNC
23
ENTER MENU
23
37
22
43
42
12
22
INPUT 1 OUTPUT (INPUT 1)
AUDIO COMPUTER AUDIO COMPUTER
14
12
12
Lampenaustausch-Anzeige
Temperaturwarnanzeige
Automatische
Synchronisierung-/Eingabe-
Taste (AUTO SYNC/ENTER)
Menü-Taste (MENU)
Luftfilter/Kühlventilator
(Lufteinlaß)
Lautsprecher
Fernbedienungs-Sensor
Öffnung für
Objektivkappenband
Standardanschluß für
Kensington-
Sicherheitssperre
Steckanschluß
Fernbedienungs-Sensor
Computer-Ausgangsport für
Eingangs-Port 1 (HD 15)
(COMPUTER OUTPUT für INPUT 1)
Audioausgangsanschluß für Eingangs-
Port 1 (3.5 mm stereo minijack)
(AUDIO OUTPUT für INPUT 1)
Computer-Eingangs-Port 1
(HD 15) (COMPUTER INPUT 1)
Audioeingangsanschluß 1
(3,5 mm Stereo-Minibuchse)
(AUDIO INPUT 1)
8
