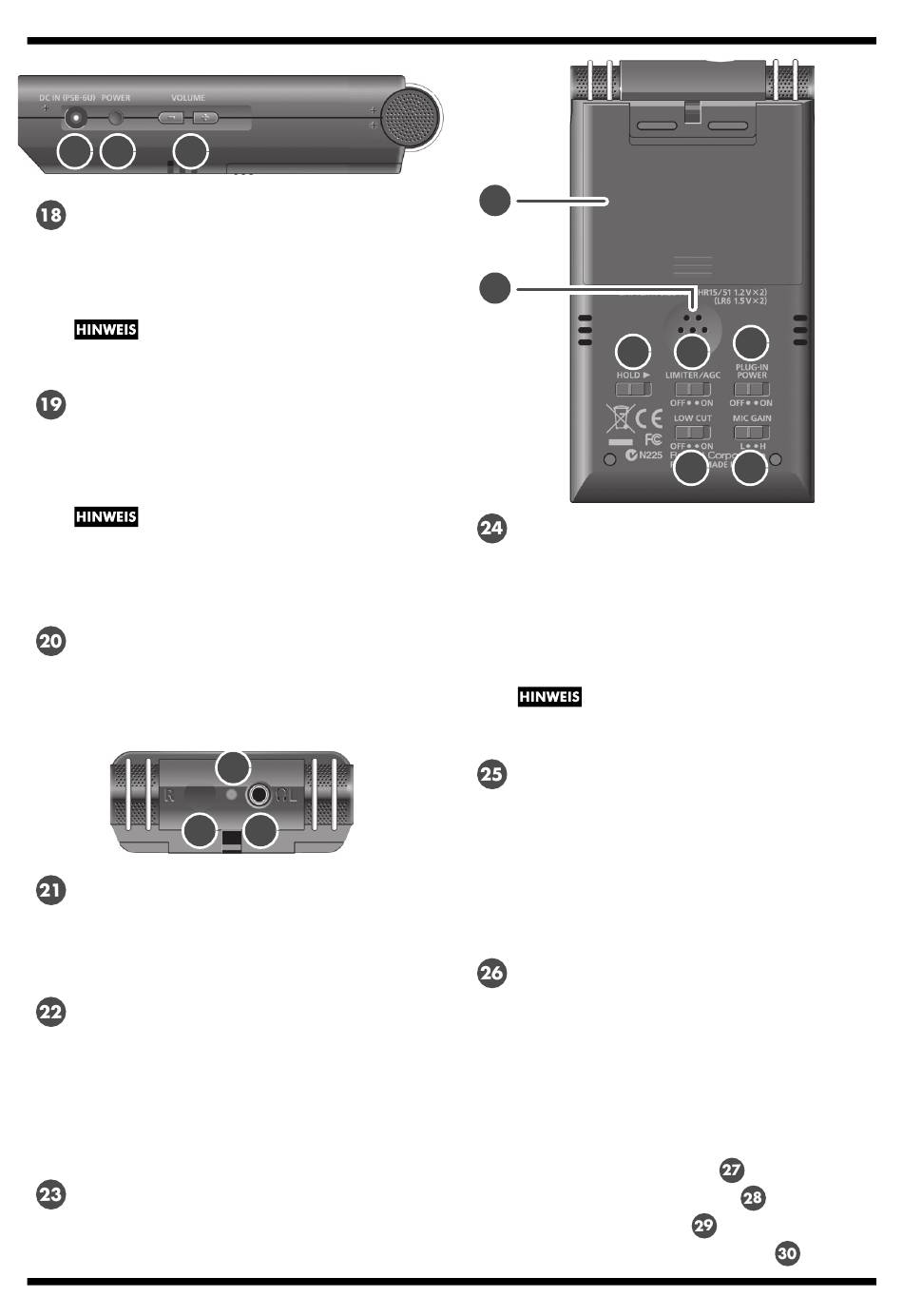

Begriffe und Funktionsbeschreibungen
18
19
20
Netzteilanschluss
Dies ist der Netzteilanschluss.
Schließen Sie hier das mitgelieferte Netzteil an.
➜ „Verwenden des Netzadapters" (S. 18)
Vergewissern Sie sich, dass der R09-HR
ausgeschaltet ist, bevor Sie das Netzteil abziehen.
POWER-Schalter
Wenn Sie den POWER-Schalter gedrückt
halten, schalten Sie das Gerät ein oder aus.
➜ „Ein- und Ausschalten" (S. 18)
Schalten Sie das Gerät niemals während der
Wiedergabe/Aufnahme aus oder wenn es über
ein USB-Kabel an den Computer angeschlossen
ist oder wenn im Display „Now Processing!"
(Verarbeitung läuft) angezeigt wird.
VOLUME-Tasten (+) und (–)
Mit diesen Tasten wird die Lautstärke
des ausgegebenen Klangs von
Monitorlautsprecher und Kopfhörern eingestellt.
23
HEADPHONE-Buchse
(Kopfhörerbuchse)
Schließen Sie hier einen Kopfhörer an.
➜ „Wiedergabe" (S. 50)
Fernbedienungsanzeige
Diese Anzeige leuchtet je nachdem, ob sich
das Gerät in Aufnahmebereitschaft befindet,
eine Aufnahme läuft oder zu starke Signale
empfangen werden, auf verschiedene Weise.
➜ „Aufnahmepegel mit der Fernbedienung
regulieren" (S. 44)
Optischer Empfangs-Port für
die Fernbedienung
Empfängt Befehle von der Fernbedienung.
10
22
21
24
25
26
Batteriefach
Legen Sie hier die Batterien ein, wenn Sie
das Gerät mit Batteriestrom betreiben wollen.
Wenn Sie das Netzteil benutzen, müssen
Sie keine Batterien einlegen.
➜ „Verwenden von Batterien" (S. 19)
Vergewissern Sie sich, dass der R09-HR
ausgeschaltet ist, bevor Sie das Netzteil abziehen.
Monitorlautsprecher
Dies ist ein zum Mithören verwendeter
interner Lautsprecher.
* Der Monitorlautsprecher gibt keinen Klang aus, wenn
ein Kopfhörer angeschlossen ist. Auch während
der Aufnahme oder in Aufnahmebereitschaft gibt
der Monitorlautsprecher keinen Klang aus,
um Rückkopplungen zu verhindern.
HOLD-Schalter
Stellen Sie den HOLD-Schalter auf ON (Ein),
damit nur folgende Tasten bedient werden
können und so keine versehentlich ausgewählten
Bedienvorgänge gestartet werden.
Tasten, die auch bei auf ON gestelltem
HOLD-Schalter bedient werden können:
• LIMITER/AGC-Schalter
• PLUG-IN-POWER-Schalter
• LOW-CUT-Schalter
• MICROPHONE-GAIN-Schalter
28
27
29
30
