2 Gerätebeschreibung
2.1 Frontansicht / Rückansicht

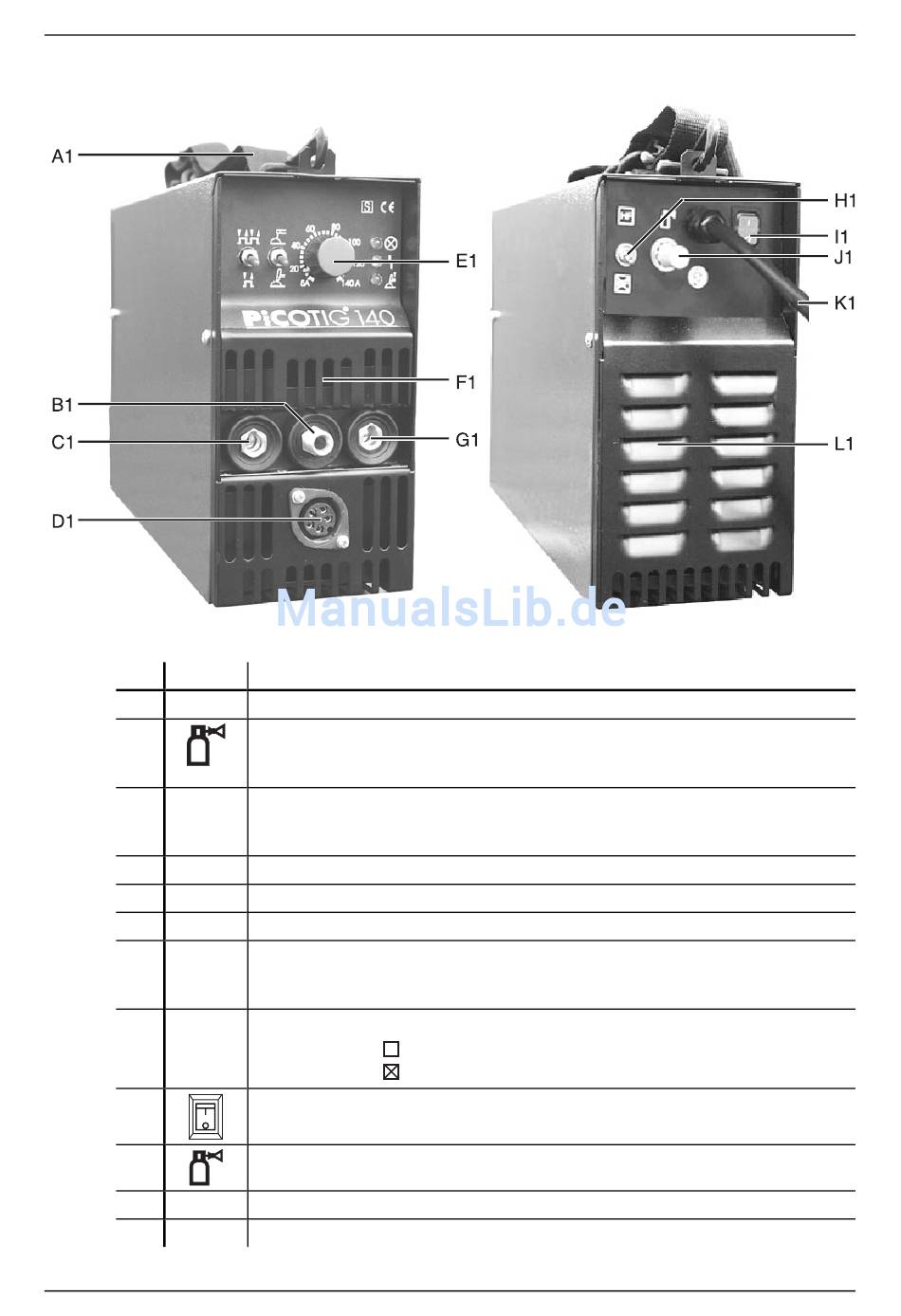

Abb. 1, Frontansicht (PICOTIG 140) / Rückansicht (PICOTIG 160 HF)
Pos Symbol Beschreibung
A1
B1
C1
+
D1
E1
F1
G1
-
H1
I1
J1
K1
L1
Transportgurt
Anschlußnippel G¼ (PICOTIG 140, PICOTIG 160 HF):
Schutzgas
Schweißstrompotential „-"
Schweißstrombuchse „+":
Anschluß E-Hand-Schweißen,
Werkstückanschluß WIG- Schweißen
Anschlußbuchse 5polig: Brennertaster
Bedienelemente (siehe Kap. 2.2)
Lufteintrittsöffnung
Schweißstrombuchse „-":
Anschluß E-Hand-Schweißen,
Brenneranschluß WIG- Schweißen
Umschalter Zündungsarten
Schalterstellung: HF Schweißen mit HF-Zündung.
HF
Schalterstellung: Schweißen mit Liftarc.
Hauptschalter: Gerät Ein/Aus
Anschlußnippel G¼ (PICOTIG 140, PICOTIG 160 HF): Schutzgasanschluß
Netzanschlußkabel
Luftaustrittsöffnung
2/1
