EWM PICO 140 Betriebsanleitung Seite 22

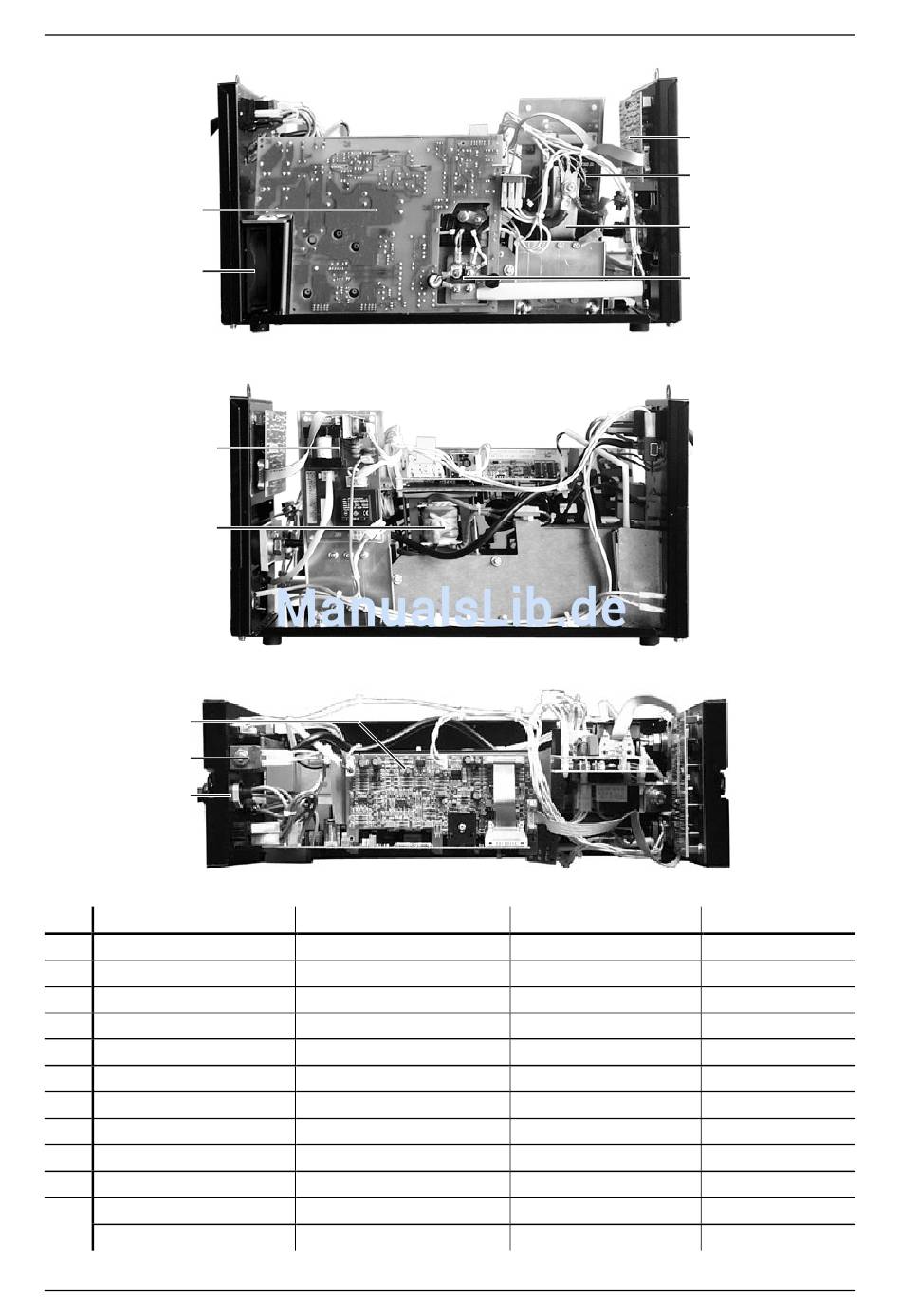

6 Ersatzteilliste / spare part list
1
2
7
8
9
10
11
Pos. Bezeichnung
1 PCB Primärschalter
2 Lüfter
3 PCB Poti
4 PCB Zündgerät
5 Drossel
6 Gleichrichter
7 PCB Brennertaster
8 Transformator
9 PCB Steuerelektronik
10 Magnetventil
11 Kabelverschraubung
Gegenmutter
Fig. 8, linke Seite / left side
Fig. 9, rechte Seite / right side
Fig. 10, von oben / from above
Description
PCB primary switch
fan
PCB poti
PCB ignition unit
choke
mains rectifier
PCB torch trigger
transformer
PCB control electronic
solenoid valve
cable inlet
lock nut
6/4
Type
DC140 /1
PH2
HFDC1/T
BTF3
ZVDC 1/3
PG13,5
PG13,5
3
4
5
6
Art. Nr. / art. no.
040-000525-00000
094-003590-00000
040-000569-00001
040-000546-00000
032-000152-00001
044-002312-00001
040-000570-00000
032-000128-00006
040-000580-00000
094-005496-00001
094-003293-00000
024-000205-00001
