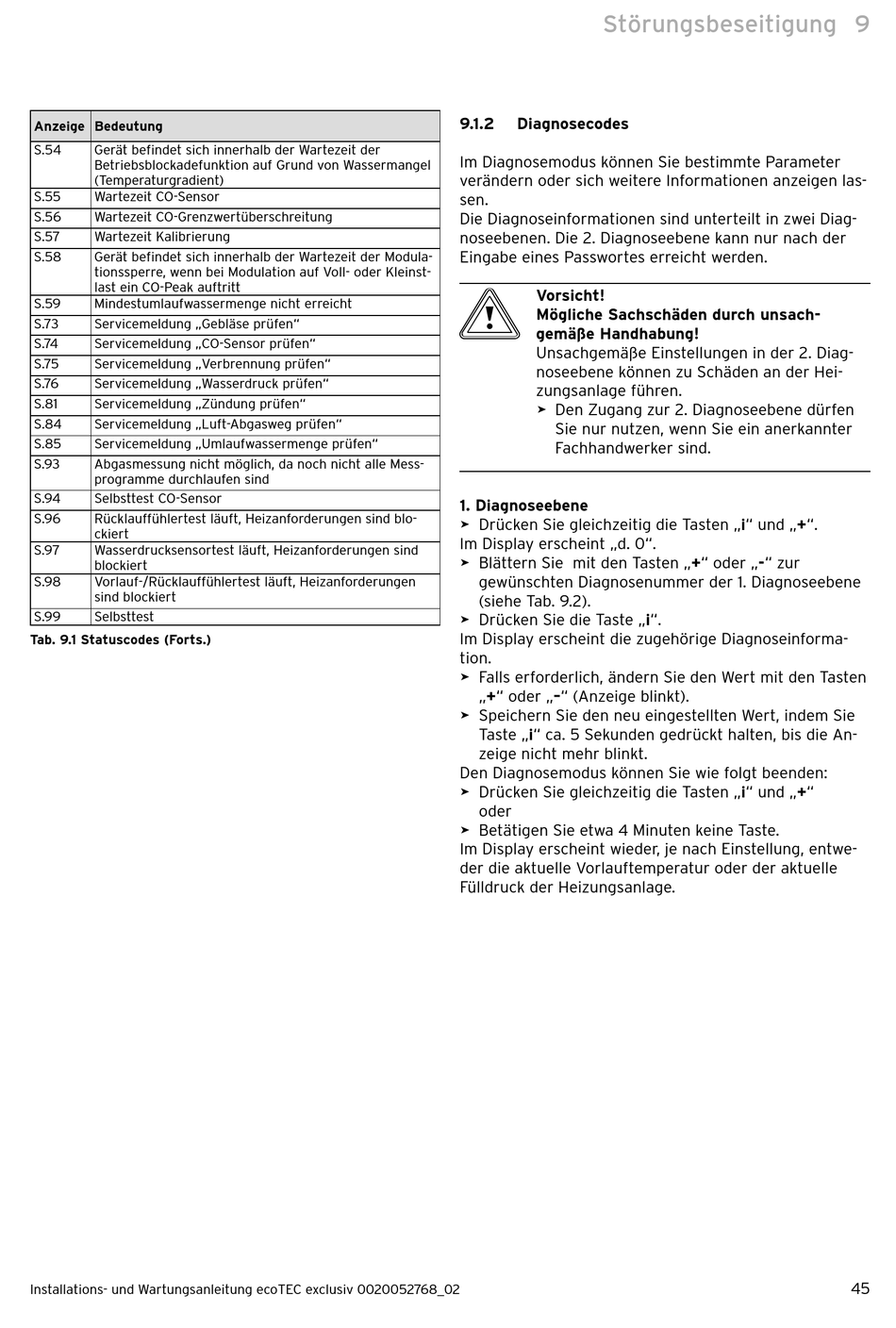

Diagnosecodes - Vaillant ecoTEC exclusiv VC AT 146/4-7 Installations- Und Wartungsanleitung

Anzeige Bedeutung
S.54 Gerät befindet sich innerhalb der Wartezeit der
Betriebsblockadefunktion auf Grund von Wassermangel
(Temperaturgradient)
S.55 Wartezeit CO-Sensor
S.56 Wartezeit CO-Grenzwertüberschreitung
S.57 Wartezeit Kalibrierung
S.58 Gerät befindet sich innerhalb der Wartezeit der Modula-
tionssperre, wenn bei Modulation auf Voll- oder Kleinst-
last ein CO-Peak auftritt
S.59 Mindestumlaufwassermenge nicht erreicht
S.73 Servicemeldung „Gebläse prüfen"
S.74 Servicemeldung „CO-Sensor prüfen"
S.75 Servicemeldung „Verbrennung prüfen"
S.76 Servicemeldung „Wasserdruck prüfen"
S.81 Servicemeldung „Zündung prüfen"
S.84 Servicemeldung „Luft-Abgasweg prüfen"
S.85 Servicemeldung „Umlaufwassermenge prüfen"
S.93 Abgasmessung nicht möglich, da noch nicht alle Mess-
programme durchlaufen sind
S.94 Selbsttest CO-Sensor
S.96 Rücklauffühlertest läuft, Heizanforderungen sind blo-
ckiert
S.97 Wasserdrucksensortest läuft, Heizanforderungen sind
blockiert
S.98 Vorlauf-/Rücklauffühlertest läuft, Heizanforderungen
sind blockiert
S.99 Selbsttest
Tab. 9.1 Statuscodes (Forts.)
Installations- und Wartungsanleitung ecoTEC exclusiv 0020052768_02
Störungsbeseitigung
9.1.2

Diagnosecodes

Im Diagnosemodus können Sie bestimmte Parameter
verändern oder sich weitere Informationen anzeigen las-
sen.
Die Diagnoseinformationen sind unterteilt in zwei Diag-
noseebenen. Die 2. Diagnoseebene kann nur nach der
Eingabe eines Passwortes erreicht werden.
Vorsicht!
b
Mögliche Sachschäden durch unsach-
gemäße Handhabung!
Unsachgemäße Einstellungen in der 2. Diag-
noseebene können zu Schäden an der Hei-
zungsanlage führen.
> Den Zugang zur 2. Diagnoseebene dürfen
Sie nur nutzen, wenn Sie ein anerkannter
Fachhandwerker sind.
1. Diagnoseebene
> Drücken Sie gleichzeitig die Tasten „i" und „+".
Im Display erscheint „d. 0".
> Blättern Sie mit den Tasten „+" oder „-" zur
gewünschten Diagnosenummer der 1. Diagnoseebene
(siehe Tab. 9.2).
> Drücken Sie die Taste „i".
Im Display erscheint die zugehörige Diagnoseinforma-
tion.
> Falls erforderlich, ändern Sie den Wert mit den Tasten
„+" oder „–" (Anzeige blinkt).
> Speichern Sie den neu eingestellten Wert, indem Sie
Taste „i" ca. 5 Sekunden gedrückt halten, bis die An-
zeige nicht mehr blinkt.
Den Diagnosemodus können Sie wie folgt beenden:
> Drücken Sie gleichzeitig die Tasten „i" und „+"
oder
> Betätigen Sie etwa 4 Minuten keine Taste.
Im Display erscheint wieder, je nach Einstellung, entwe-
der die aktuelle Vorlauftemperatur oder der aktuelle
Fülldruck der Heizungsanlage.
9
45
