Frontverkleidung Abnehmen/Anbringen - Vaillant ecoTEC exclusiv VC AT 146/4-7 Installations- Und Wartungsanleitung

5 Montage
4.8

Frontverkleidung abnehmen/anbringen

2
1

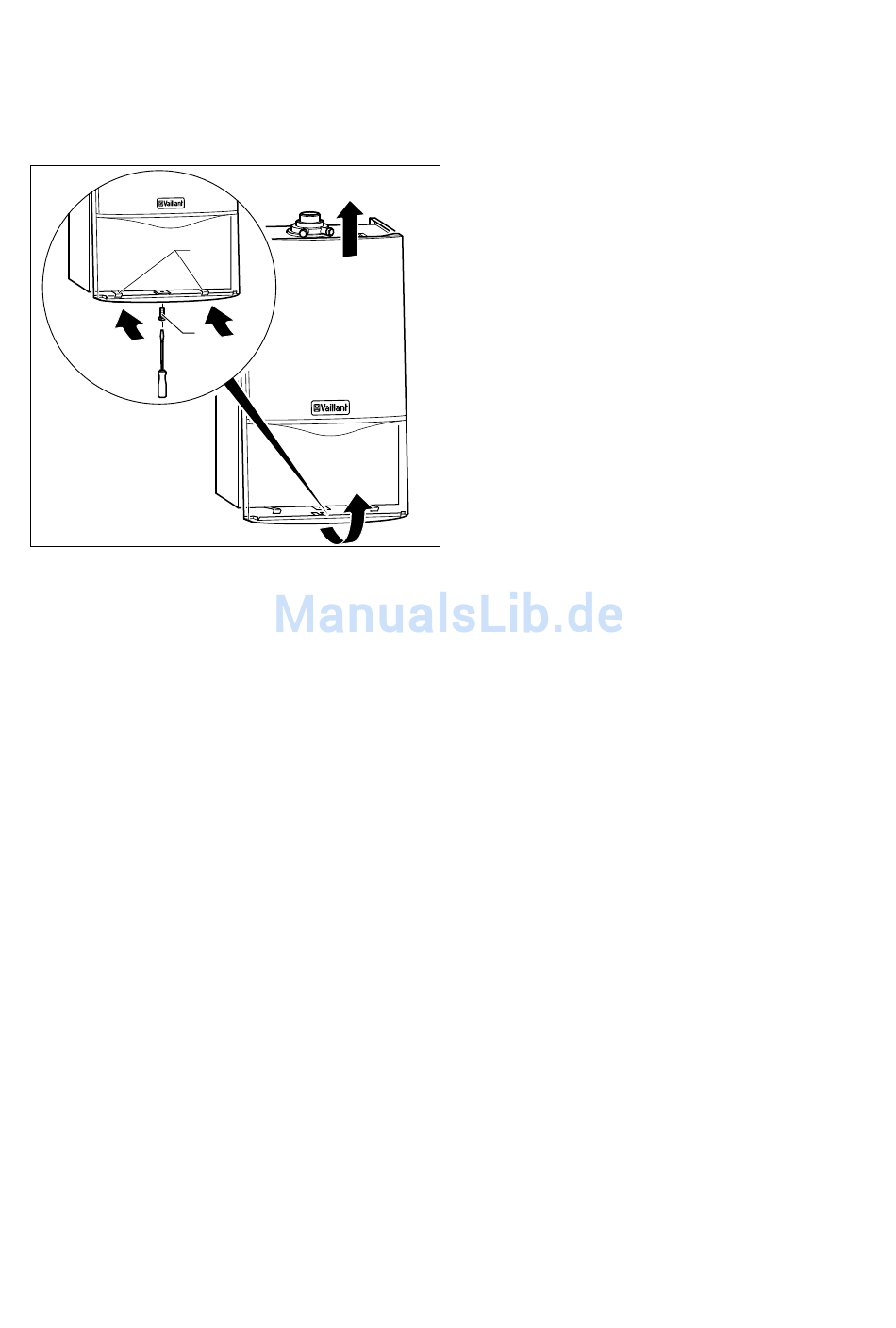

Abb. 4.5 Geräteverkleidung abnehmen
Zur Demontage der Frontverkleidung des Gerätes gehen
Sie wie folgt vor:
> Lösen Sie die Schraube (1) an der Unterseite des Ge-
rätes.
> Drücken Sie die beiden Halteklammern (2) an der Un-
terseite des Gerätes ein, so dass sich die Gerätever-
kleidung löst.
> Ziehen Sie die Geräteverkleidung am unteren Rand
nach vorn und heben Sie die Geräteverkleidung nach
oben aus der Halterung.
Zur Montage der Frontverkleidung gehen Sie wie folgt
vor:
> Setzen Sie die Frontverkleidung auf die oberen Gerä-
teaufnahmen.
> Drücken Sie die Frontverkleidung an das Gerät, so
dass die Halteklammern (2) an der Frontverkleidung
einrasten. Unterstützend können Sie die Halteklam-
mern (2) gleichzeitig nach unten ziehen bis diese ein-
rasten.
> Fixieren Sie die Frontverkleidung, indem Sie die
Schraube (1) an der Unterseite des Gerätes eindrehen.
14
Installations- und Wartungsanleitung ecoTEC exclusiv 0020052768_02
