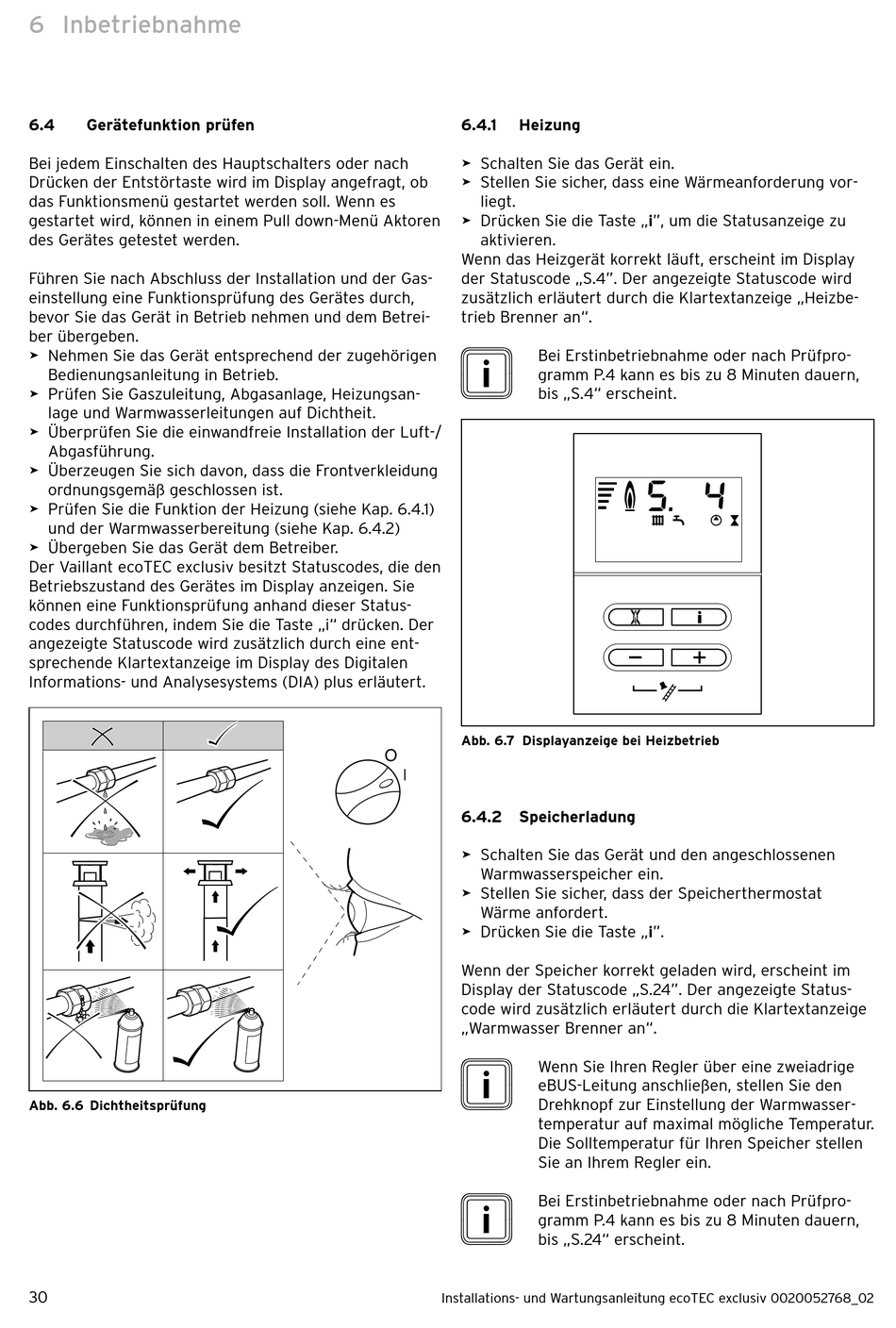

6 Inbetriebnahme
6.4 Gerätefunktion prüfen
Bei jedem Einschalten des Hauptschalters oder nach
Drücken der Entstörtaste wird im Display angefragt, ob
das Funktionsmenü gestartet werden soll. Wenn es
gestartet wird, können in einem Pull down-Menü Aktoren
des Gerätes getestet werden.
Führen Sie nach Abschluss der Installation und der Gas-
einstellung eine Funktionsprüfung des Gerätes durch,
bevor Sie das Gerät in Betrieb nehmen und dem Betrei-
ber übergeben.
> Nehmen Sie das Gerät entsprechend der zugehörigen
Bedienungsanleitung in Betrieb.
> Prüfen Sie Gaszuleitung, Abgasanlage, Heizungsan-
lage und Warmwasserleitungen auf Dichtheit.
> Überprüfen Sie die einwandfreie Installation der Luft-/
Abgasführung.
> Überzeugen Sie sich davon, dass die Frontverkleidung
ordnungsgemäß geschlossen ist.
> Prüfen Sie die Funktion der Heizung (siehe Kap. 6.4.1)
und der Warmwasserbereitung (siehe Kap. 6.4.2)
> Übergeben Sie das Gerät dem Betreiber.
Der Vaillant ecoTEC exclusiv besitzt Statuscodes, die den
Betriebszustand des Gerätes im Display anzeigen. Sie
können eine Funktionsprüfung anhand dieser Status-
codes durchführen, indem Sie die Taste „i" drücken. Der
angezeigte Statuscode wird zusätzlich durch eine ent-
sprechende Klartextanzeige im Display des Digitalen
Informations- und Analysesystems (DIA) plus erläutert.
Abb. 6.6 Dichtheitsprüfung
30
6.4.1

Heizung

> Schalten Sie das Gerät ein.
> Stellen Sie sicher, dass eine Wärmeanforderung vor-
liegt.
> Drücken Sie die Taste „i", um die Statusanzeige zu
aktivieren.
Wenn das Heizgerät korrekt läuft, erscheint im Display
der Statuscode „S.4". Der angezeigte Statuscode wird
zusätzlich erläutert durch die Klartextanzeige „Heizbe-
trieb Brenner an".
Bei Erstinbetriebnahme oder nach Prüfpro-
i
gramm P.4 kann es bis zu 8 Minuten dauern,
bis „S.4" erscheint.
Abb. 6.7 Displayanzeige bei Heizbetrieb

6.4.2 Speicherladung

> Schalten Sie das Gerät und den angeschlossenen
Warmwasserspeicher ein.
> Stellen Sie sicher, dass der Speicherthermostat
Wärme anfordert.
> Drücken Sie die Taste „i".
Wenn der Speicher korrekt geladen wird, erscheint im
Display der Statuscode „S.24". Der angezeigte Status-
code wird zusätzlich erläutert durch die Klartextanzeige
„Warmwasser Brenner an".
Wenn Sie Ihren Regler über eine zweiadrige
i
eBUS-Leitung anschließen, stellen Sie den
Drehknopf zur Einstellung der Warmwasser-
temperatur auf maximal mögliche Temperatur.
Die Solltemperatur für Ihren Speicher stellen
Sie an Ihrem Regler ein.
Bei Erstinbetriebnahme oder nach Prüfpro-
i
gramm P.4 kann es bis zu 8 Minuten dauern,
bis „S.24" erscheint.
Installations- und Wartungsanleitung ecoTEC exclusiv 0020052768_02
