2 Gerätebeschreibung
2 Gerätebeschreibung
2.1

Aufbau

17
16
15
14
13
12
11
10
9

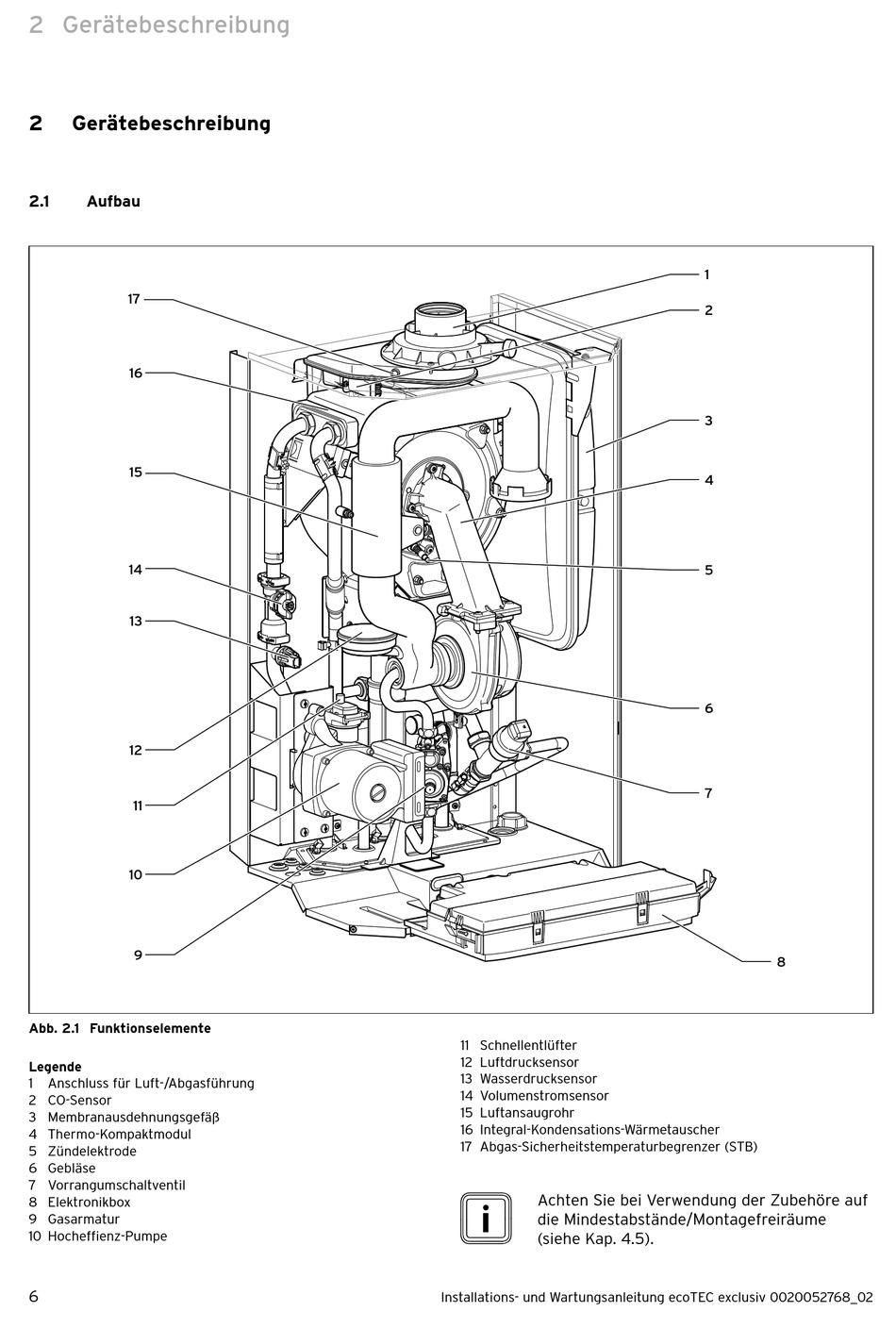

Abb. 2.1 Funktionselemente
Legende
1 Anschluss für Luft-/Abgasführung
2 CO-Sensor
3 Membranausdehnungsgefäß
4 Thermo-Kompaktmodul
5 Zündelektrode
6 Gebläse
7 Vorrangumschaltventil
8 Elektronikbox
9 Gasarmatur
10 Hocheffienz-Pumpe
6
11 Schnellentlüfter
12 Luftdrucksensor
13 Wasserdrucksensor
14 Volumenstromsensor
15 Luftansaugrohr
16 Integral-Kondensations-Wärmetauscher
17 Abgas-Sicherheitstemperaturbegrenzer (STB)
Achten Sie bei Verwendung der Zubehöre auf
i
die Mindestabstände/Montagefreiräume
(siehe Kap. 4.5).
