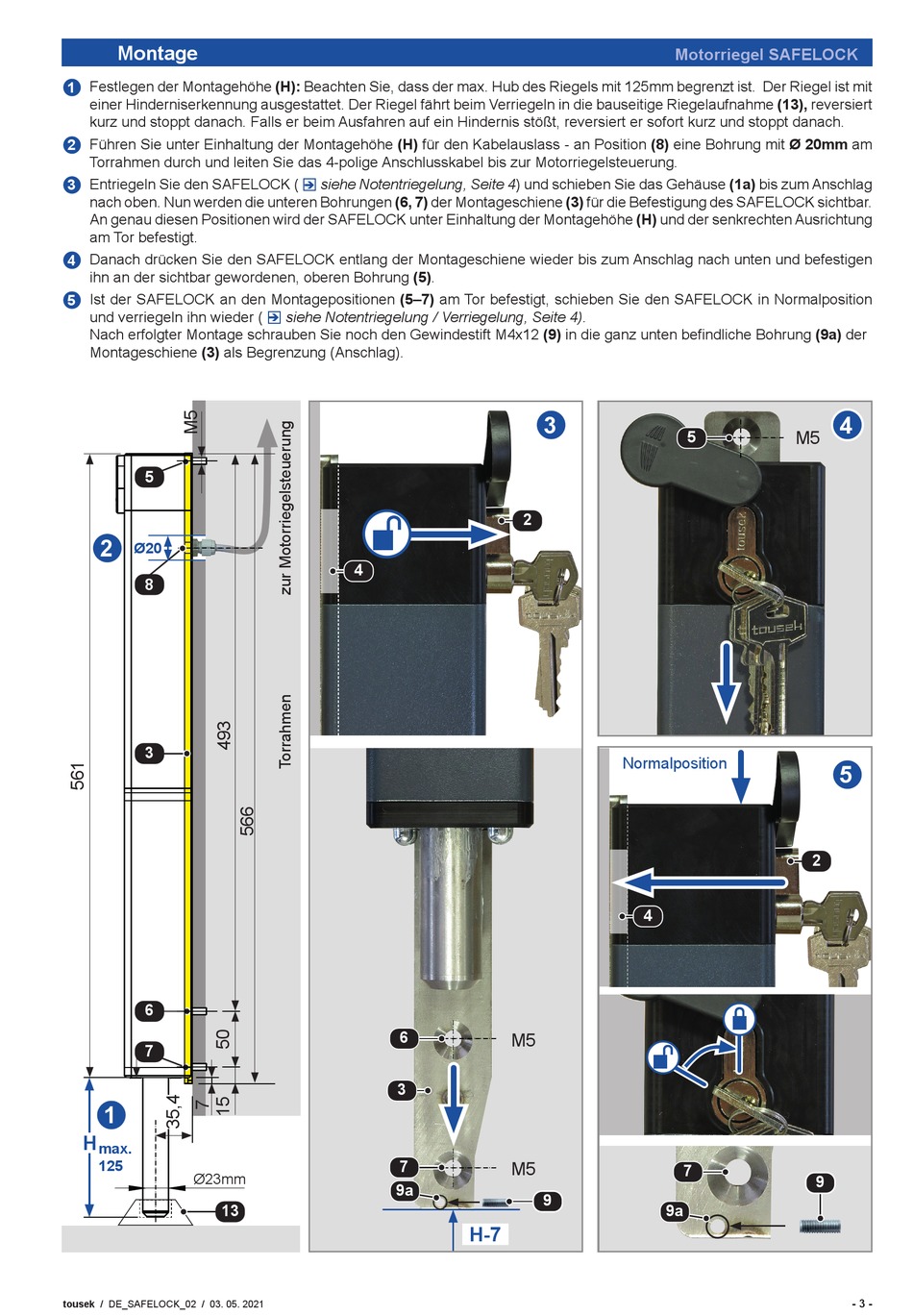

Montage
Festlegen der Montagehöhe (H): Beachten Sie, dass der max. Hub des Riegels mit 125mm begrenzt ist. Der Riegel ist mit
1
einer Hinderniserkennung ausgestattet. Der Riegel fährt beim Verriegeln in die bauseitige Riegelaufnahme (13), reversiert
kurz und stoppt danach. Falls er beim Ausfahren auf ein Hindernis stößt, reversiert er sofort kurz und stoppt danach.
Führen Sie unter Einhaltung der Montagehöhe (H) für den Kabelauslass - an Position (8) eine Bohrung mit Ø 20mm am
2
Torrahmen durch und leiten Sie das 4-polige Anschlusskabel bis zur Motorriegelsteuerung.
Entriegeln Sie den SAFELOCK (
3
nach oben. Nun werden die unteren Bohrungen (6, 7) der Montageschiene (3) für die Befestigung des SAFELOCK sichtbar.
An genau diesen Positionen wird der SAFELOCK unter Einhaltung der Montagehöhe (H) und der senkrechten Ausrichtung
am Tor befestigt.
4
Danach drücken Sie den SAFELOCK entlang der Montageschiene wieder bis zum Anschlag nach unten und befestigen
ihn an der sichtbar gewordenen, oberen Bohrung (5).
Ist der SAFELOCK an den Montagepositionen (5–7) am Tor befestigt, schieben Sie den SAFELOCK in Normalposition
5
und verriegeln ihn wieder (
Nach erfolgter Montage schrauben Sie noch den Gewindestift M4x12 (9) in die ganz unten befindliche Bohrung (9a) der
Montageschiene (3) als Begrenzung (Anschlag).
5
2
Ø20
8
3
6
7
1
H
max.
125
Ø23mm
13
tousek / DE_SAFELOCK_02 / 03. 05. 2021
siehe Notentriegelung, Seite 4) und schieben Sie das Gehäuse (1a) bis zum Anschlag
siehe Notentriegelung / Verriegelung, Seite 4).
4
6
3
7
9a
3
2
Normalposition
M5
M5
9
H-7
Motorriegel SAFELOCK
5
M5
2
4
7
9
9a
4
5
- 3 -
