Allgemeines
Merkmale
• Der Motorriegel dient in Verbindung mit der Motorriegelsteuerung und dem in eine Antriebssteuerung einsetzbarem Modul
zur automatischen Verriegelung von Drehtoren.
• Motorriegelmodul einsetzbar in die Steuerungen ST 51, ST 61, ST 63, ST 64 und ST REX
• Mit PHZ versperrbare Notentriegelungsvorrichtung
• Pulverbeschichtetes Aluminiumgehäuse, Edelstahl-Riegel
• Hinderniserkennung: Fährt der Riegel auf ein Hindernis auf, so reversiert er kurz und stoppt danach.
• Motorriegel IP44
• Motorriegelsteuerung IP54
•

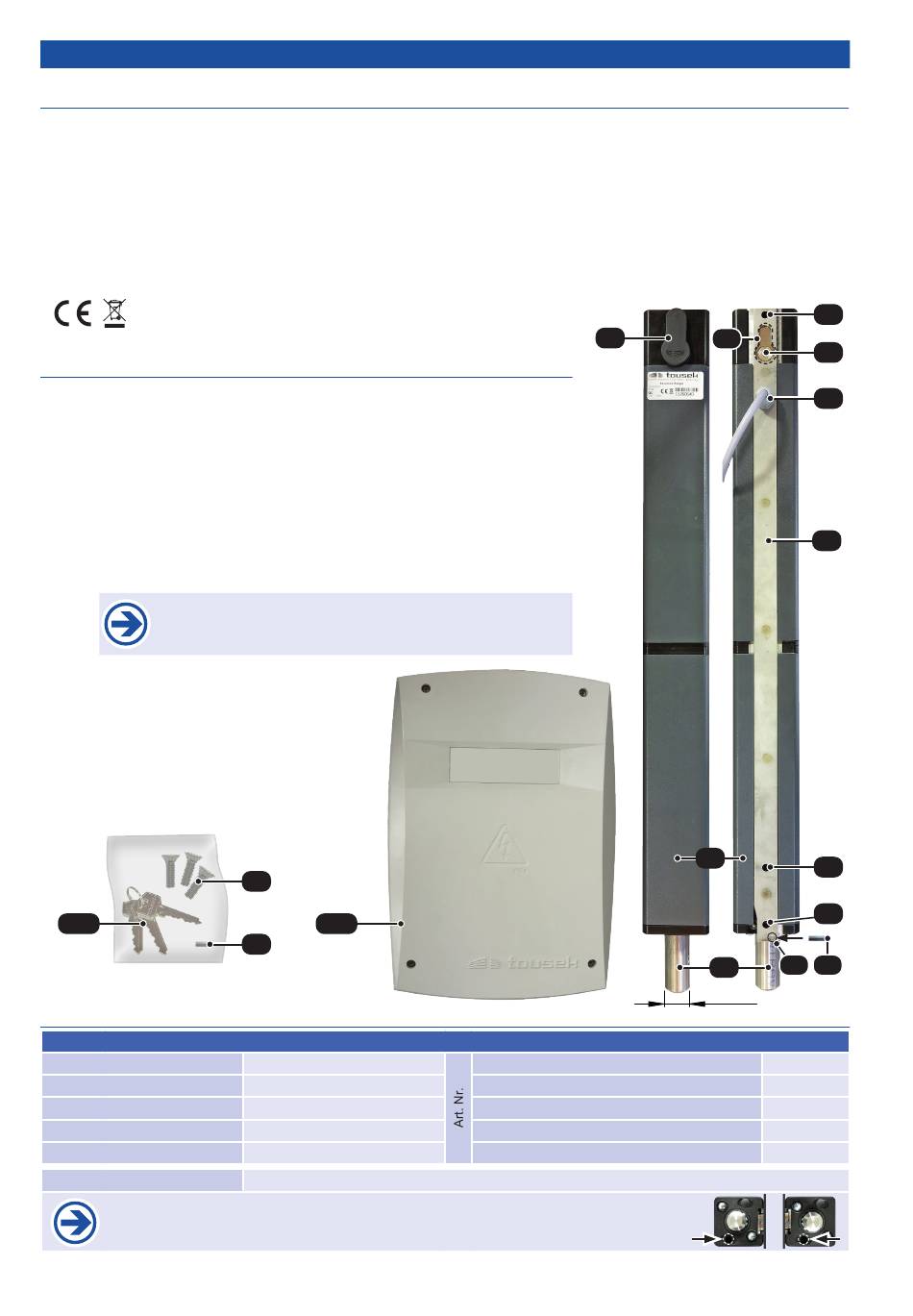

Komponenten des Motorriegels
(1)
Riegel mit Hubhöhe von 125mm (bei entsperrtem Schloss (2) samt
Gehäuse (1a) entlang der Montageschiene (3) verschiebbar)
(2)
Profilhalbzylinder mit Abdeckkappe (2a)
(3)
Montageschiene mit:
(4)
Ausnehmung zur Verriegelung durch das Zylinderschloss
(5–7)
3 Montagelöcher zur Verschraubung am Tor mit
M5 Senkschrauben (12)
(8)
Bohrung für Verschraubung des Anschlusskabels
(9)
Gewindestift M4x12 als unterer Anschlag beim
Zurückschieben des Motorriegels in die Normalposition.
Der Gewindestift (9) wird nach erfolgter Montage in die ganz unten
befindliche Bohrung (9a) der Montageschiene als Begrenzung
(Anschlag) eingeschraubt.
(10)
Motorriegelsteuerung SAFELOCK
in der Ausführung für 1-flügelige und
2-flügelige Tore.
Zusammen verpackt:
(9)
Gewindestift
(11)
3 Schlüssel
(12)
3 Senkschrauben M5 x 20
11
Technische Daten
Motorriegel SAFELOCK
Versorgungsspannung
Stromaufnahme
Hubhöhe, Durchmesser
Hubkraft
Schutzart Motorriegel
im Lieferumfang
Hinweis: Die Montage des SAFELOCK kann senkrecht (mit Riegel nach unten!) oder waagrecht
am Torflügel erfolgen. Bei waagrechter Montage ist der untere Gummistoppel zu entfernen,
damit ev. eindringende Feuchtigkeit entweichen kann.
Diese Anleitung ist unser Eigentum und darf an Firmen des Mitbewerbes nicht ausgehändigt werden. Jeglicher Nachdruck, auch auszugsweise, ist ohne unsere Zustimmung nicht gestattet.
Für eventuell entstandene Druckfehler oder Irrtümer ist jede Haftung ausgeschlossen. Mit Erscheinen dieser Ausgabe verlieren alle vorangegangenen Versionen ihre Gültigkeit.
- 2 -
12
10
9
12–18Vd.c.
3A
125mm, Ø = 23mm
200N
IP44
PHZ und 3 Schlüssel • 10m Anschlusskabel • Gewindestift M4x12 • 3x Senkschrauben M5
Motorriegel SAFELOCK
2a
Motorriegelsteuerung IP54 für 1-flügeliges Tor
Motorriegelsteuerung IP54 für 2-flügeliges Tor
Motorriegelmodul für Antriebssteuerung
Motorriegel, Anthrazit
Motorriegel, Graualuminium
tousek / DE_SAFELOCK_02 / 03. 05. 2021
5
4
2
8
3
1a
6
7
9a
9
1
Ø23mm
12112150
12112280
13810240
13800060
13800070
