Inhaltszusammenfassung für tousek SAFELOCK

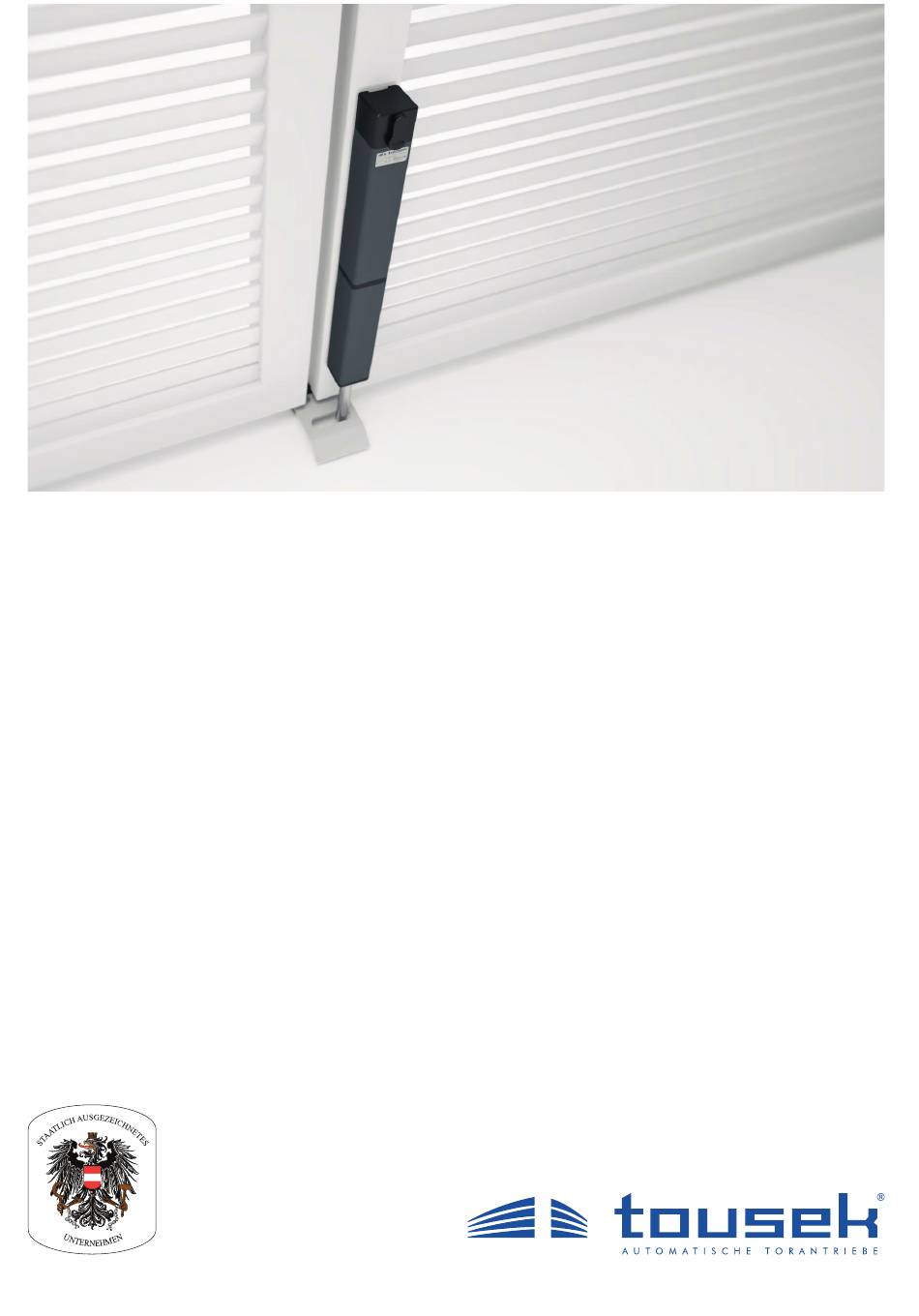

- Seite 1 Montage- und Anschlussanleitung Motorriegel SAFELOCK mit Motorriegelsteuerung...
- Seite 2 Lieferumfang PHZ und 3 Schlüssel • 10m Anschlusskabel • Gewindestift M4x12 • 3x Senkschrauben M5 Hinweis: Die Montage des SAFELOCK kann senkrecht (mit Riegel nach unten!) oder waagrecht am Torflügel erfolgen. Bei waagrechter Montage ist der untere Gummistoppel zu entfernen, damit ev.
- Seite 3 Notentriegelung, Seite 4) und schieben Sie das Gehäuse (1a) bis zum Anschlag nach oben. Nun werden die unteren Bohrungen (6, 7) der Montageschiene (3) für die Befestigung des SAFELOCK sichtbar. An genau diesen Positionen wird der SAFELOCK unter Einhaltung der Montagehöhe (H) und der senkrechten Ausrichtung am Tor befestigt.
- Seite 4 • Beachten Sie die örtlichen Schutzbestimmungen. Motorriegel-Modul für Steuerung ST 51, ST 61, REX • Die Steuerung benötigt zum Anschluss eines Motorriegels SAFELOCK ein optional erhältliches Modul und eine Mo- torriegelsteuerung. Für 2-flügelige Tore können erforderli- chenfalls zwei Motorriegel angeschlossen werden. Dabei ist die Klemmleiste für den ersten Riegel mit „X“...
- Seite 5 • Verdrahtung Motorprint 1: mit „X“-Klemmenblock • Verdrahtung Motorprint 2: mit „Y“-Klemmenblock vorverdrahtet 3 4 4 3 1 – L N Trafo2 Trafo2 primär sek. Motor- anschluss Endschalter geschlossen, wenn „Riegel eingefahren“ MOTORRIEGEL 2 - 5 - tousek / DE_SAFELOCK_02 / 03. 05. 2021...
- Seite 6 Verwendung einer Fremdsteuerung Anschluss • Der Motorriegel kann auch mit Fremdsteuerungen verwendet werden. Dabei entfällt das Motorriegelmodul, das speziell für den Einbau in tousek- Steuerungen entwickelt wurde. MOTORRIEGEL 1(2) • Die Impulsgabe erfolgt dann durch einen potentialfreien Schaltkontakt eines Relais an den Klemmen 1/2 der Motorprints.
- Seite 7 Maßskizze Motorriegel SAFELOCK • Maße in mm Freistellung für Kabelverschraubung 20mm Montageschiene 35,4 Maße und technische Änderungen vorbehalten ! - 7 - tousek / DE_SAFELOCK_02 / 03. 05. 2021...
- Seite 8 Tousek Benelux NV BE-3930 Hamont - Achel Buitenheide 2A/ 1 Tel. +32/ 11/ 91 61 60 info@tousek.be Tousek Sp. z o.o. Polen Ihr Servicepartner: PL 43-190 Mikołów (k/Katowic) Gliwicka 67 Tel. +48/ 32/ 738 53 65 info@tousek.pl Tousek s.r.o. Tschechische Rep.
