Transformatoren geht. Der Diskriminator für interne/externe Fehler unterscheidet
höchst zuverlässig zwischen internen und externen Fehlern.
Die Handhabung des Diskriminators basiert auf der relativen Position der beiden
Zeiger für die Gegensystemstromzuflüsse von Wicklung 1 (W1) und Wicklung 2
(W2). Der Diskriminator führt praktisch einen Richtungsvergleich zwischen diesen
beiden Zeigern durch. Zunächst wird der Zeiger für die Unterspannungsseite auf
die Oberspannungsseite (W1-Seite) bezogen. Dann wird die relative
Phasenverschiebung zwischen den beiden Gegensystemstromzeigern berechnet.
Bei Dreiwicklung-Transformatoren wird ein etwas komplexerer Algorithmus mit
zwei Richtungsprüfungen verwendet. Die allgemeine Richtungscharakteristik des
Diskriminators für interne/externe Fehler wird in Abbildung
Richtungscharakteristik durch zwei Einstellungsparameter definiert wird:
1. IMinNegSeq
2. NegSeqROA
120 deg
Wenn der eine oder
andere Strom zu niedrig
ist, wird keine Messung
durchgeführt. Es werden
120 Grad abgebildet.
180 deg
Externer
Fehlerbereich
IEC05000188 V1 DE

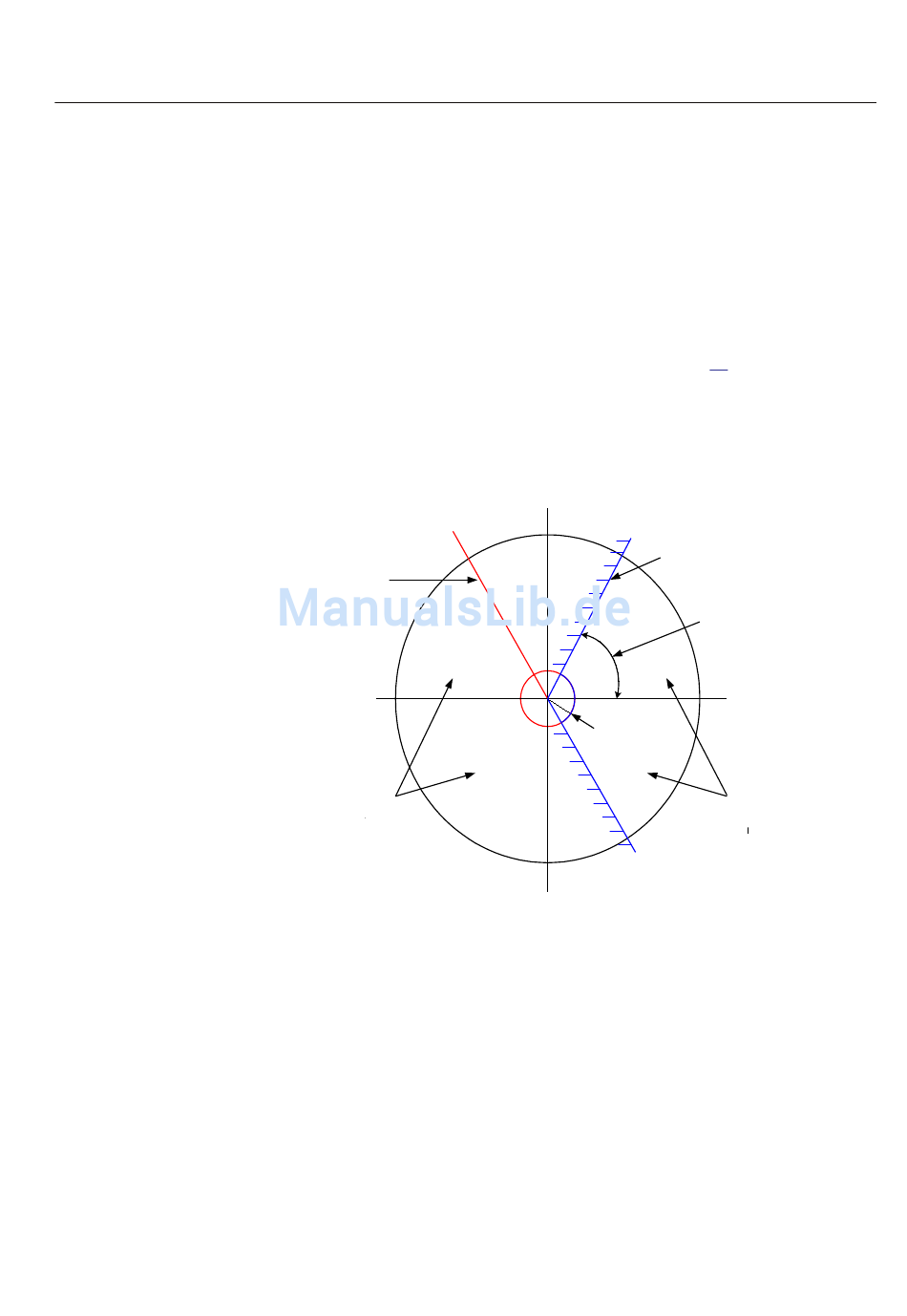

Abb. 31: Ansprechcharakteristik der internen/externen Fehlerentscheidung
Um einen Richtungsvergleich zwischen den beiden Zeigern durchzuführen, müssen
deren Beträge groß genug sein, um auf einen Fehler hinzudeuten. Andererseits darf
dieses Minimum nicht zu hoch angesetzt werden, um eine ausreichende
Empfindlichkeit des Diskriminators zu gewährleisten. Daher ist dieser Grenzwert
mit der Bezeichnung IminNegSeq nur im Bereich vom 0,02- bis 0,20-fachen von
IBase für Wicklung 1 des Leistungstransformators einstellbar. Der voreingestellte
Wert ist 0,04. Es ist zu beachten, dass zur Verbesserung der Stabilität bei höheren
Fehlerströmen der realtiv geringe Schwellenwert IminNegSeq dynamisch auf
Differentialschutz
90 deg
Interne/externe
Fehlergrenze
IMinNegSeq
270 deg
Abschnitt 4
31 angezeigt, wo die
NegSeqROA
(Arbeitswinkel
Relais)
0 deg
Interner
Fehlerbereich
en05000188.vsd
