Lokale Mensch/Maschine-Schnittstelle (LHMI)
50
Abbildung 23 enthält das Zeitdiagramm, wenn eine neue Anzeige erscheint,
nachdem die erste Anzeige zurückgesetzt wurde, jedoch vor Ablauf der Zeit
tRestart .
Aktivierungs-
signal 1
Aktivierungs-
signal 2
LED 1
LED 2
Automatische
Rücksetzung
Manuelle
Rücksetzung
IEC01000241 V2 DE

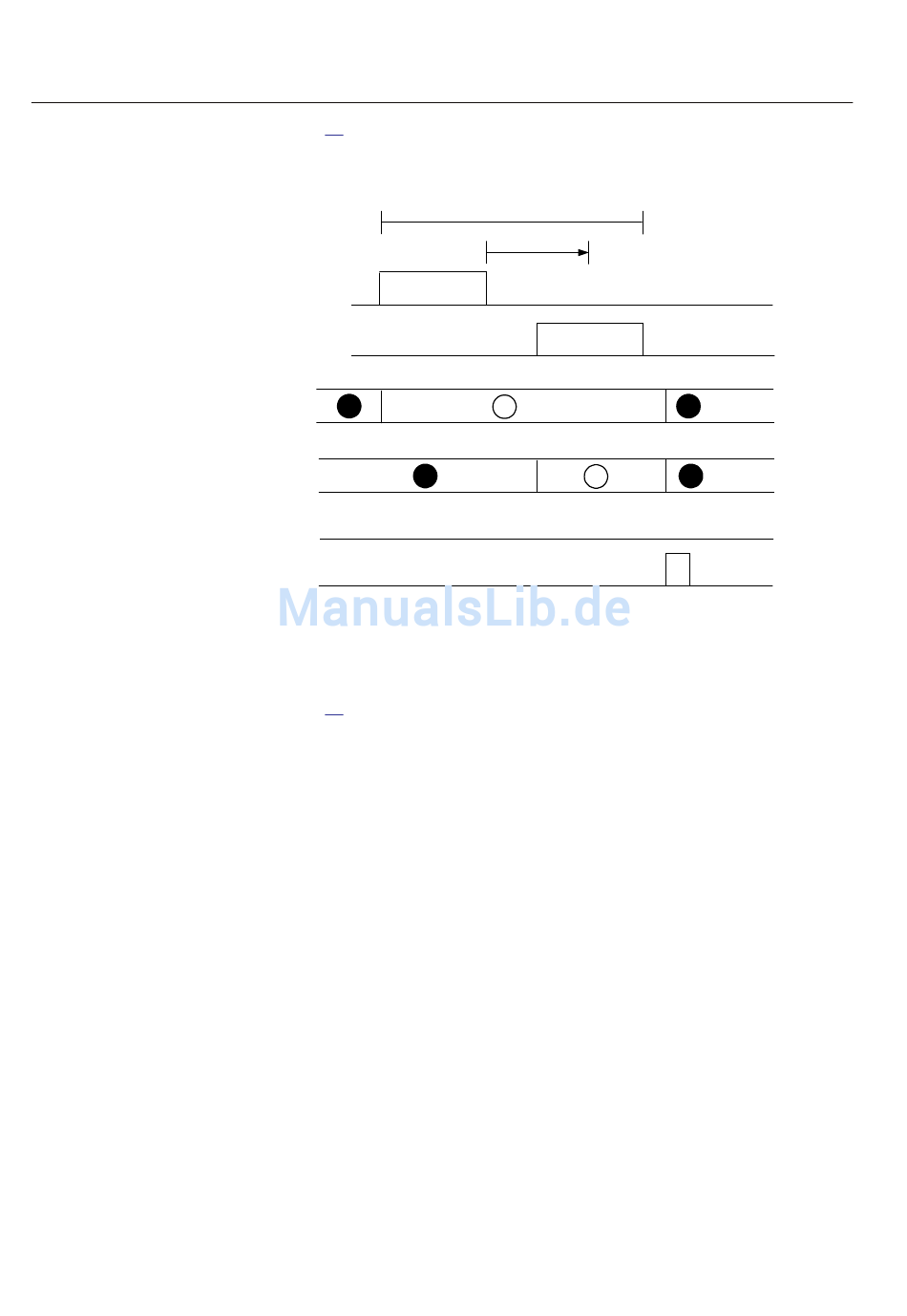

Abb. 23: Betriebsmodus 6 (LatchedReset-S), zwei Anzeigen während
derselben Störung, jedoch mit Rücksetzung des Auslösesignals
Abbildung 24 enthält das Zeitdiagramm für die manuelle Rücksetzung.
Störung
tRestart
1MRK504106-UDE -
IEC01000241_2_en.vsd
