ABB REL 505-C1 2.3 Installations- Und Inbetriebnahmeanleitung
  1. Anleitungen
  2. Marken
  3. ABB Anleitungen
  4. Sicherheitsgeräte
  5. REL 505-C1 2.3
  6. Installations- und inbetriebnahmeanleitung
ABB REL 505-C1 2.3 Installations- Und Inbetriebnahmeanleitung

ABB REL 505-C1 2.3 Installations- Und Inbetriebnahmeanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

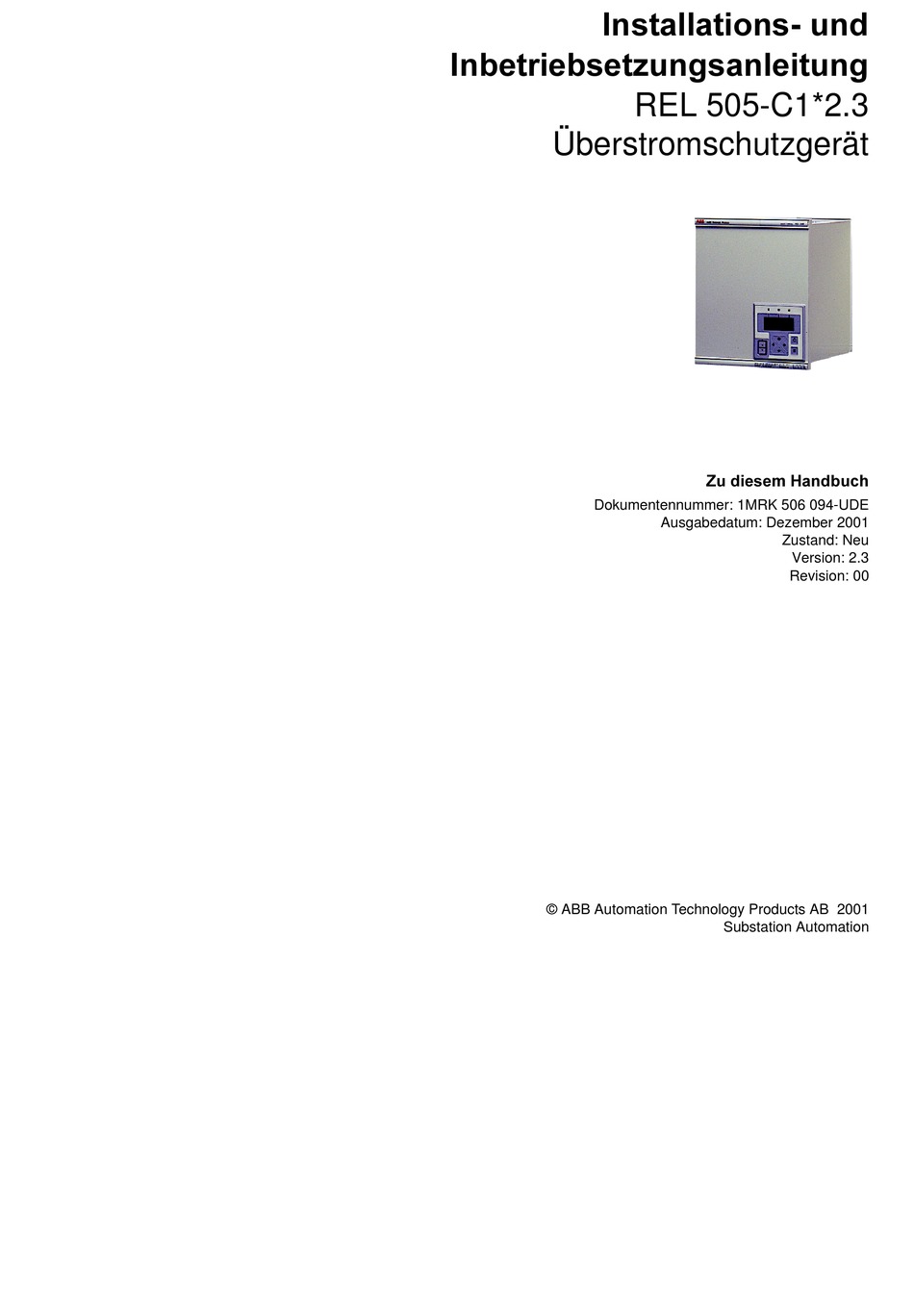

,QVWDOODWLRQV XQG
,QEHWULHEVHW]XQJVDQOHLWXQJ
REL 505-C1*2.3
Überstromschutzgerät
=X GLHVHP +DQGEXFK
Dokumentennummer: 1MRK 506 094-UDE
Ausgabedatum: Dezember 2001
Zustand: Neu
Version: 2.3
Revision: 00
© ABB Automation Technology Products AB 2001
Substation Automation

Werbung

loading

Verwandte Anleitungen für ABB REL 505-C1 2.3

Inhaltszusammenfassung für ABB REL 505-C1 2.3

  • Seite 1 ,QVWDOODWLRQV XQG ,QEHWULHEVHW]XQJVDQOHLWXQJ REL 505-C1*2.3 Überstromschutzgerät =X GLHVHP +DQGEXFK Dokumentennummer: 1MRK 506 094-UDE Ausgabedatum: Dezember 2001 Zustand: Neu Version: 2.3 Revision: 00 © ABB Automation Technology Products AB 2001 Substation Automation...
