Abschnitt 5
Überstromschutz
5.8.2
5.8.2.1
5.8.2.2
130
Funktionen können alternativ auch zur Überprüfung der Richtung des Wirk- bzw.
Blindenergieflusses innerhalb des Energiesystems genutzt werden. Es gibt eine
Reihe von Anwendungen, bei denen eine solche Funktionalität benötigt wird.
Hierfür einige Beispiele:
• Erkennung der Richtungsumkehr des Wirkleistungsflusses
• Erkennung eines hohen Blindleistungsflusses
Jede Funktion besteht aus zwei Stufen mit stromunabhängiger Verzögerung. Für
jede Stufe können auch Rücksetzzeiten eingestellt werden.
Gerichteter Überleistungsschutz GOPPDOP

Identifikation

Funktionsbeschreibung
Gerichteter Überleistungsschutz

Funktionsblock

GOPPDOP
I3P*
U3P*
BLOCK
PPERCENT
QPERCENT
IEC08000506-1-en.vsd
IEC08000506 V1 DE

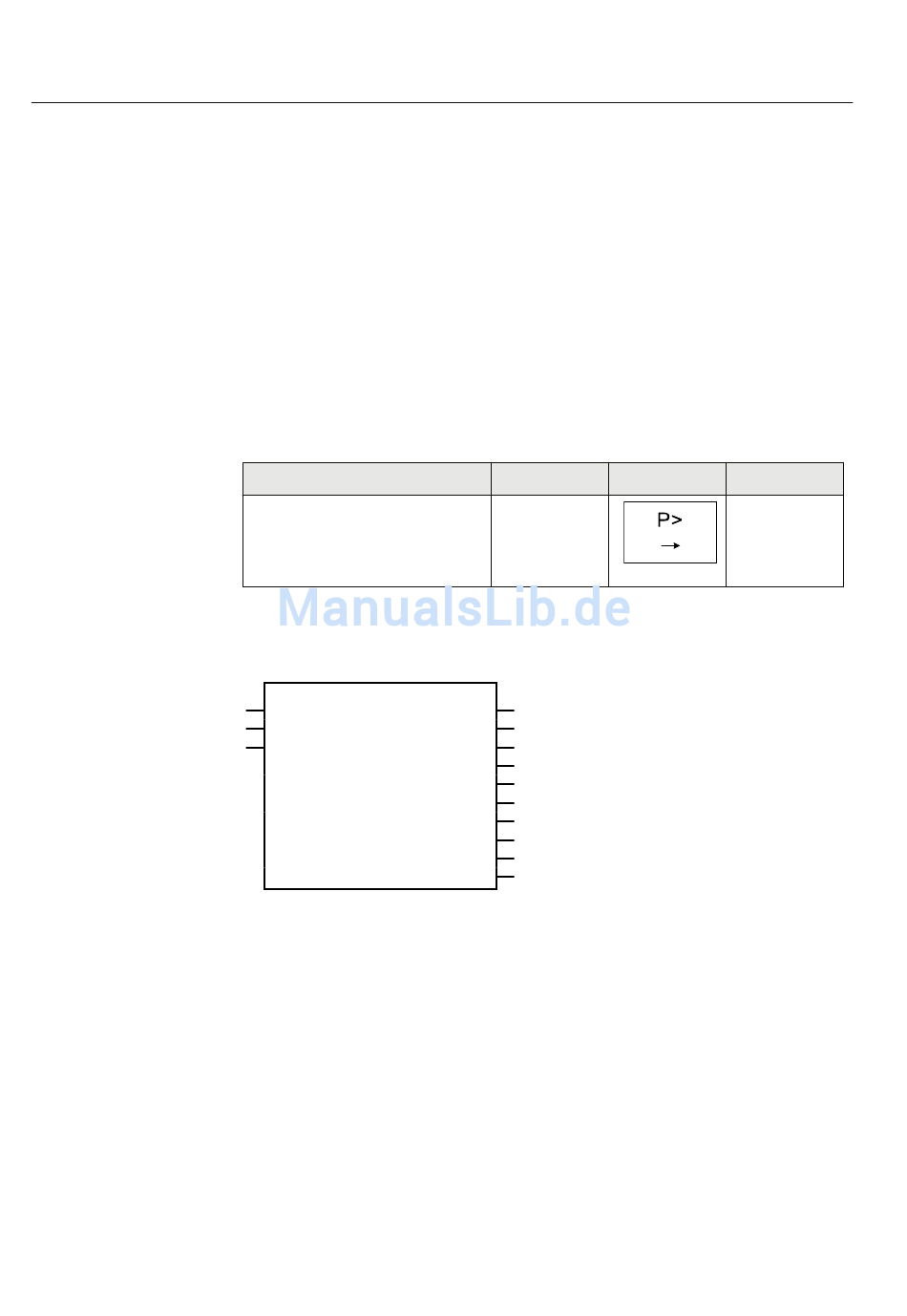

Abb. 55: GOPPDOP Funktionsblock
IEC 61850 Identifi‐
zierung
GOPPDOP
TRIP
TRIP1
TRIP2
START
START1
START2
P
Q
1MRK504106-UDE -
IEC 60617 Identifi‐ ANSI/IEEE C37.2
zierung Nummer
32
DOCUMENT172362-IMG158942
V1 DE
Technisches Handbuch
RET650
