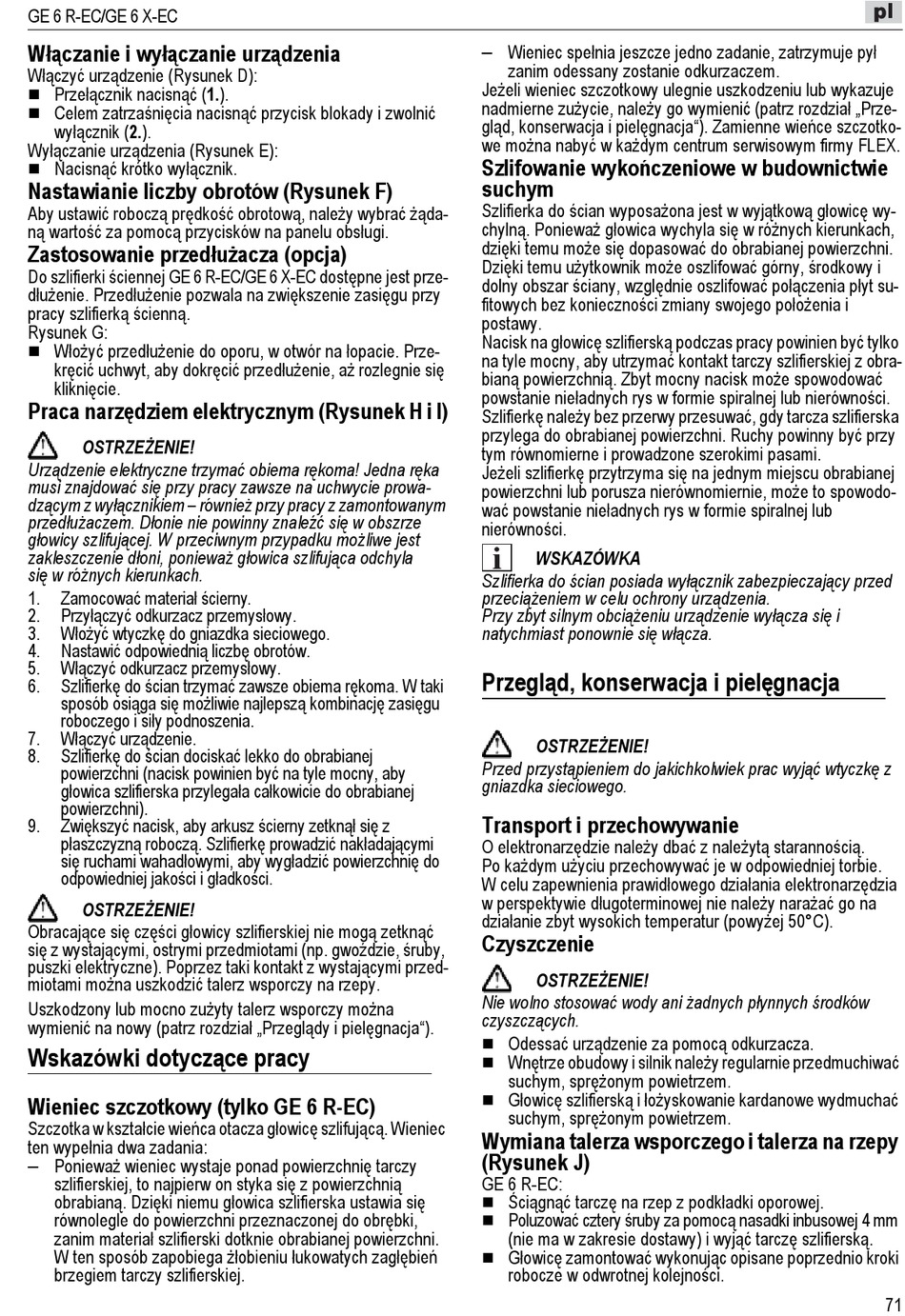

Flex GE 6 R-EC Originalbetriebsanleitung Seite 71

GE 6 R-EC/GE 6 X-EC
Włączanie i wyłączanie urządzenia
Włączyć urządzenie (Rysunek D):
Przełącznik nacisnąć (1.).

Celem zatrzaśnięcia nacisnąć przycisk blokady i zwolnić

wyłącznik (2.).
Wyłączanie urządzenia (Rysunek E):
Nacisnąć krótko wyłącznik.

Nastawianie liczby obrotów (Rysunek F)
Aby ustawić roboczą prędkość obrotową, należy wybrać żąda-
ną wartość za pomocą przycisków na panelu obsługi.
Zastosowanie przedłużacza (opcja)
Do szlifierki ściennej GE 6 R-EC/GE 6 X-EC dostępne jest prze-
dłużenie. Przedłużenie pozwala na zwiększenie zasięgu przy
pracy szlifierką ścienną.
Rysunek G:
Włożyć przedłużenie do oporu, w otwór na łopacie. Prze-

kręcić uchwyt, aby dokręcić przedłużenie, aż rozlegnie się
kliknięcie.
Praca narzędziem elektrycznym (Rysunek H i I)
OSTRZEŻENIE!
Urządzenie elektryczne trzymać obiema rękoma! Jedna ręka
musi znajdować się przy pracy zawsze na uchwycie prowa-
dzącym z wyłącznikiem – również przy pracy z zamontowanym
przedłużaczem. Dłonie nie powinny znaleźć się w obszrze
głowicy szlifującej. W przeciwnym przypadku możliwe jest
zakleszczenie dłoni, ponieważ głowica szlifująca odchyla
się w różnych kierunkach.
1. Zamocować materiał ścierny.
2. Przyłączyć odkurzacz przemysłowy.
3. Włożyć wtyczkę do gniazdka sieciowego.
4. Nastawić odpowiednią liczbę obrotów.
5. Włączyć odkurzacz przemysłowy.
6. Szlifierkę do ścian trzymać zawsze obiema rękoma. W taki
sposób osiąga się możliwie najlepszą kombinację zasięgu
roboczego i siły podnoszenia.
7. Włączyć urządzenie.
8. Szlifierkę do ścian dociskać lekko do obrabianej
powierzchni (nacisk powinien być na tyle mocny, aby
głowica szlifierska przylegała całkowicie do obrabianej
powierzchni).
9. Zwiększyć nacisk, aby arkusz ścierny zetknął się z
płaszczyzną roboczą. Szlifierkę prowadzić nakładającymi
się ruchami wahadłowymi, aby wygładzić powierzchnię do
odpowiedniej jakości i gładkości.
OSTRZEŻENIE!
Obracające się części głowicy szlifierskiej nie mogą zetknąć
się z wystającymi, ostrymi przedmiotami (np. gwoździe, śruby,
puszki elektryczne). Poprzez taki kontakt z wystającymi przed-
miotami można uszkodzić talerz wsporczy na rzepy.
Uszkodzony lub mocno zużyty talerz wsporczy można
wymienić na nowy (patrz rozdział „Przeglądy i pielęgnacja").
Wskazówki dotyczące pracy
Wieniec szczotkowy (tylko GE 6 R-EC)
Szczotka w kształcie wieńca otacza głowicę szlifującą. Wieniec
ten wypełnia dwa zadania:
–
Ponieważ wieniec wystaje ponad powierzchnię tarczy
szlifierskiej, to najpierw on styka się z powierzchnią
obrabianą. Dzięki niemu głowica szlifierska ustawia się
równolegle do powierzchni przeznaczonej do obrębki,
zanim materiał szlifierski dotknie obrabianej powierzchni.
W ten sposób zapobiega żłobieniu łukowatych zagłębień
brzegiem tarczy szlifierskiej.
–
Wieniec spełnia jeszcze jedno zadanie, zatrzymuje pył
zanim odessany zostanie odkurzaczem.
Jeżeli wieniec szczotkowy ulegnie uszkodzeniu lub wykazuje
nadmierne zużycie, należy go wymienić (patrz rozdział „Prze-
gląd, konserwacja i pielęgnacja"). Zamienne wieńce szczotko-
we można nabyć w każdym centrum serwisowym firmy FLEX.
Szlifowanie wykończeniowe w budownictwie
suchym
Szlifierka do ścian wyposażona jest w wyjątkową głowicę wy-
chylną. Ponieważ głowica wychyla się w różnych kierunkach,
dzięki temu może się dopasować do obrabianej powierzchni.
Dzięki temu użytkownik może oszlifować górny, środkowy i
dolny obszar ściany, względnie oszlifować połączenia płyt su-
fitowych bez konieczności zmiany swojego położenia i
postawy.
Nacisk na głowicę szlifierską podczas pracy powinien być tylko
na tyle mocny, aby utrzymać kontakt tarczy szlifierskiej z obra-
bianą powierzchnią. Zbyt mocny nacisk może spowodować
powstanie nieładnych rys w formie spiralnej lub nierówności.
Szlifierkę należy bez przerwy przesuwać, gdy tarcza szlifierska
przylega do obrabianej powierzchni. Ruchy powinny być przy
tym równomierne i prowadzone szerokimi pasami.
Jeżeli szlifierkę przytrzyma się na jednym miejscu obrabianej
powierzchni lub porusza nierównomiernie, może to spowodo-
wać powstanie nieładnych rys w formie spiralnej lub
nierówności.
WSKAZÓWKA
Szlifierka do ścian posiada wyłącznik zabezpieczający przed
przeciążeniem w celu ochrony urządzenia.
Przy zbyt silnym obciążeniu urządzenie wyłącza się i
natychmiast ponownie się włącza.
Przegląd, konserwacja i pielęgnacja
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac wyjąć wtyczkę z
gniazdka sieciowego.
Transport i przechowywanie
O elektronarzędzie należy dbać z należytą starannością.
Po każdym użyciu przechowywać je w odpowiedniej torbie.
W celu zapewnienia prawidłowego działania elektronarzędzia
w perspektywie długoterminowej nie należy narażać go na
działanie zbyt wysokich temperatur (powyżej 50°C).
Czyszczenie
OSTRZEŻENIE!
Nie wolno stosować wody ani żadnych płynnych środków
czyszczących.
Odessać urządzenie za pomocą odkurzacza.

Wnętrze obudowy i silnik należy regularnie przedmuchiwać

suchym, sprężonym powietrzem.
Głowicę szlifierską i łożyskowanie kardanowe wydmuchać

suchym, sprężonym powietrzem.
Wymiana talerza wsporczego i talerza na rzepy
(Rysunek J)
GE 6 R-EC:
Ściągnąć tarczę na rzep z podkładki oporowej.

Poluzować cztery śruby za pomocą nasadki inbusowej 4 mm

(nie ma w zakresie dostawy) i wyjąć tarczę szlifierską.
Głowicę zamontować wykonując opisane poprzednio kroki

robocze w odwrotnej kolejności.
71
