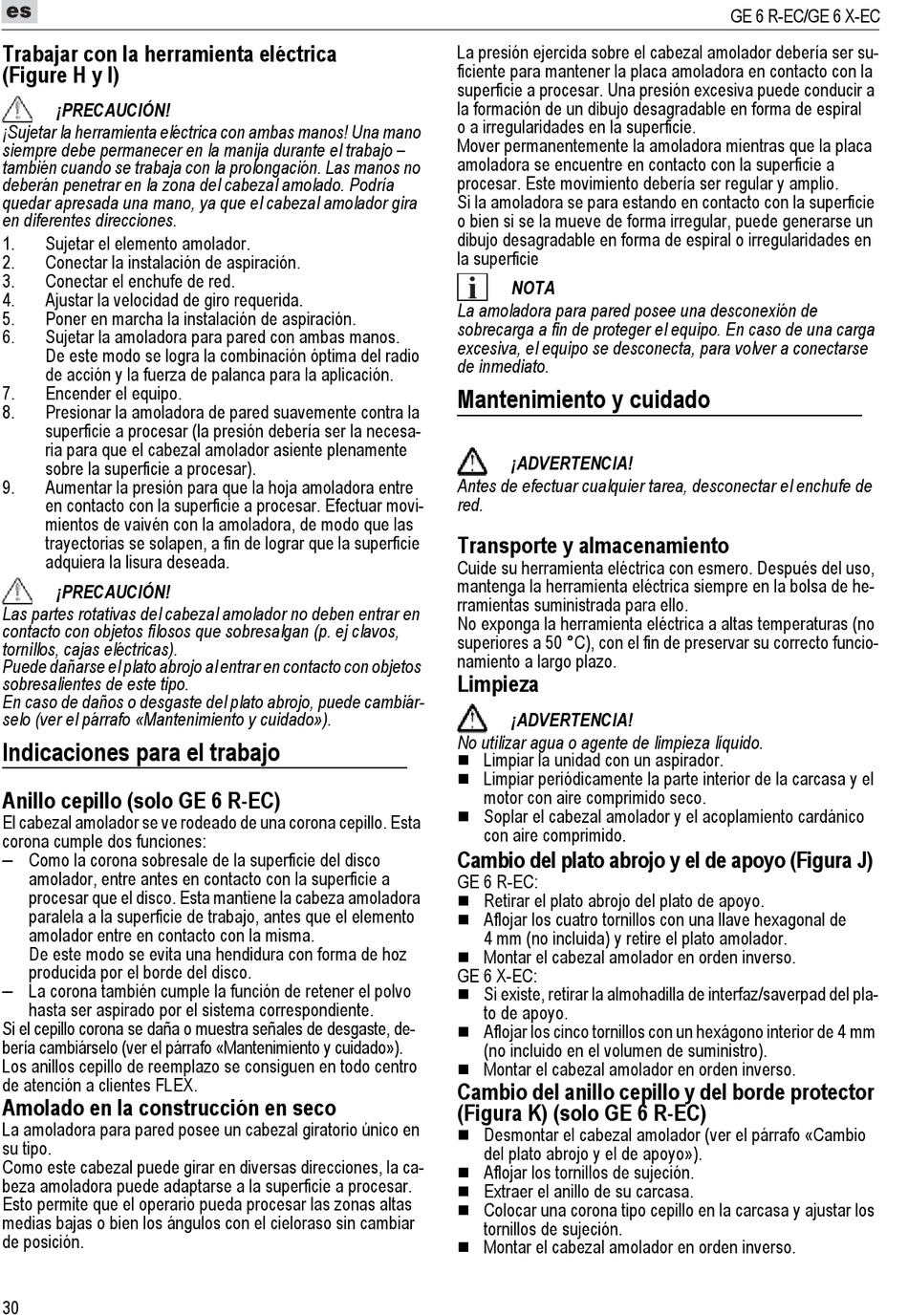

Flex GE 6 R-EC Originalbetriebsanleitung Seite 30

Trabajar con la herramienta eléctrica
(Figure H y I)
¡PRECAUCIÓN!
¡Sujetar la herramienta eléctrica con ambas manos! Una mano
siempre debe permanecer en la manija durante el trabajo –
también cuando se trabaja con la prolongación. Las manos no
deberán penetrar en la zona del cabezal amolado. Podría
quedar apresada una mano, ya que el cabezal amolador gira
en diferentes direcciones.
1. Sujetar el elemento amolador.
2. Conectar la instalación de aspiración.
3. Conectar el enchufe de red.
4. Ajustar la velocidad de giro requerida.
5. Poner en marcha la instalación de aspiración.
6. Sujetar la amoladora para pared con ambas manos.
De este modo se logra la combinación óptima del radio
de acción y la fuerza de palanca para la aplicación.
7. Encender el equipo.
8. Presionar la amoladora de pared suavemente contra la
superficie a procesar (la presión debería ser la necesa-
ria para que el cabezal amolador asiente plenamente
sobre la superficie a procesar).
9. Aumentar la presión para que la hoja amoladora entre
en contacto con la superficie a procesar. Efectuar movi-
mientos de vaivén con la amoladora, de modo que las
trayectorias se solapen, a fin de lograr que la superficie
adquiera la lisura deseada.
¡PRECAUCIÓN!
Las partes rotativas del cabezal amolador no deben entrar en
contacto con objetos filosos que sobresalgan (p. ej clavos,
tornillos, cajas eléctricas).
Puede dañarse el plato abrojo al entrar en contacto con objetos
sobresalientes de este tipo.
En caso de daños o desgaste del plato abrojo, puede cambiár-
selo (ver el párrafo «Mantenimiento y cuidado»).
Indicaciones para el trabajo
Anillo cepillo (solo GE 6 R-EC)
El cabezal amolador se ve rodeado de una corona cepillo. Esta
corona cumple dos funciones:
–
Como la corona sobresale de la superficie del disco
amolador, entre antes en contacto con la superficie a
procesar que el disco. Esta mantiene la cabeza amoladora
paralela a la superficie de trabajo, antes que el elemento
amolador entre en contacto con la misma.
De este modo se evita una hendidura con forma de hoz
producida por el borde del disco.
–
La corona también cumple la función de retener el polvo
hasta ser aspirado por el sistema correspondiente.
Si el cepillo corona se daña o muestra señales de desgaste, de-
bería cambiárselo (ver el párrafo «Mantenimiento y cuidado»).
Los anillos cepillo de reemplazo se consiguen en todo centro
de atención a clientes FLEX.
Amolado en la construcción en seco
La amoladora para pared posee un cabezal giratorio único en
su tipo.
Como este cabezal puede girar en diversas direcciones, la ca-
beza amoladora puede adaptarse a la superficie a procesar.
Esto permite que el operario pueda procesar las zonas altas
medias bajas o bien los ángulos con el cieloraso sin cambiar
de posición.
30
La presión ejercida sobre el cabezal amolador debería ser su-
ficiente para mantener la placa amoladora en contacto con la
superficie a procesar. Una presión excesiva puede conducir a
la formación de un dibujo desagradable en forma de espiral
o a irregularidades en la superficie.
Mover permanentemente la amoladora mientras que la placa
amoladora se encuentre en contacto con la superficie a
procesar. Este movimiento debería ser regular y amplio.
Si la amoladora se para estando en contacto con la superficie
o bien si se la mueve de forma irregular, puede generarse un
dibujo desagradable en forma de espiral o irregularidades en
la superficie
NOTA
La amoladora para pared posee una desconexión de
sobrecarga a fin de proteger el equipo. En caso de una carga
excesiva, el equipo se desconecta, para volver a conectarse
de inmediato.
Mantenimiento y cuidado
¡ADVERTENCIA!
Antes de efectuar cualquier tarea, desconectar el enchufe de
red.
Transporte y almacenamiento
Cuide su herramienta eléctrica con esmero. Después del uso,
mantenga la herramienta eléctrica siempre en la bolsa de he-
rramientas suministrada para ello.
No exponga la herramienta eléctrica a altas temperaturas (no
superiores a 50 °C), con el fin de preservar su correcto funcio-
namiento a largo plazo.
Limpieza
¡ADVERTENCIA!
No utilizar agua o agente de limpieza líquido.
Limpiar la unidad con un aspirador.

Limpiar periódicamente la parte interior de la carcasa y el

motor con aire comprimido seco.
Soplar el cabezal amolador y el acoplamiento cardánico

con aire comprimido.
Cambio del plato abrojo y el de apoyo (Figura J)
GE 6 R-EC:
Retirar el plato abrojo del plato de apoyo.

Aflojar los cuatro tornillos con una llave hexagonal de

4 mm (no incluida) y retire el plato amolador.
Montar el cabezal amolador en orden inverso.

GE 6 X-EC:
Si existe, retirar la almohadilla de interfaz/saverpad del pla-

to de apoyo.
Aflojar los cinco tornillos con un hexágono interior de 4 mm

(no incluido en el volumen de suministro).
Montar el cabezal amolador en orden inverso.

Cambio del anillo cepillo y del borde protector
(Figura K) (solo GE 6 R-EC)
Desmontar el cabezal amolador (ver el párrafo «Cambio

del plato abrojo y el de apoyo»).
Aflojar los tornillos de sujeción.

Extraer el anillo de su carcasa.

Colocar una corona tipo cepillo en la carcasa y ajustar los

tornillos de sujeción.
Montar el cabezal amolador en orden inverso.

GE 6 R-EC/GE 6 X-EC
