Parameter/Adressraum
5.5 Adressraum
Adressraum des AI 2×U/I 2-/4-wire HS für Oversampling mit einem Kanal

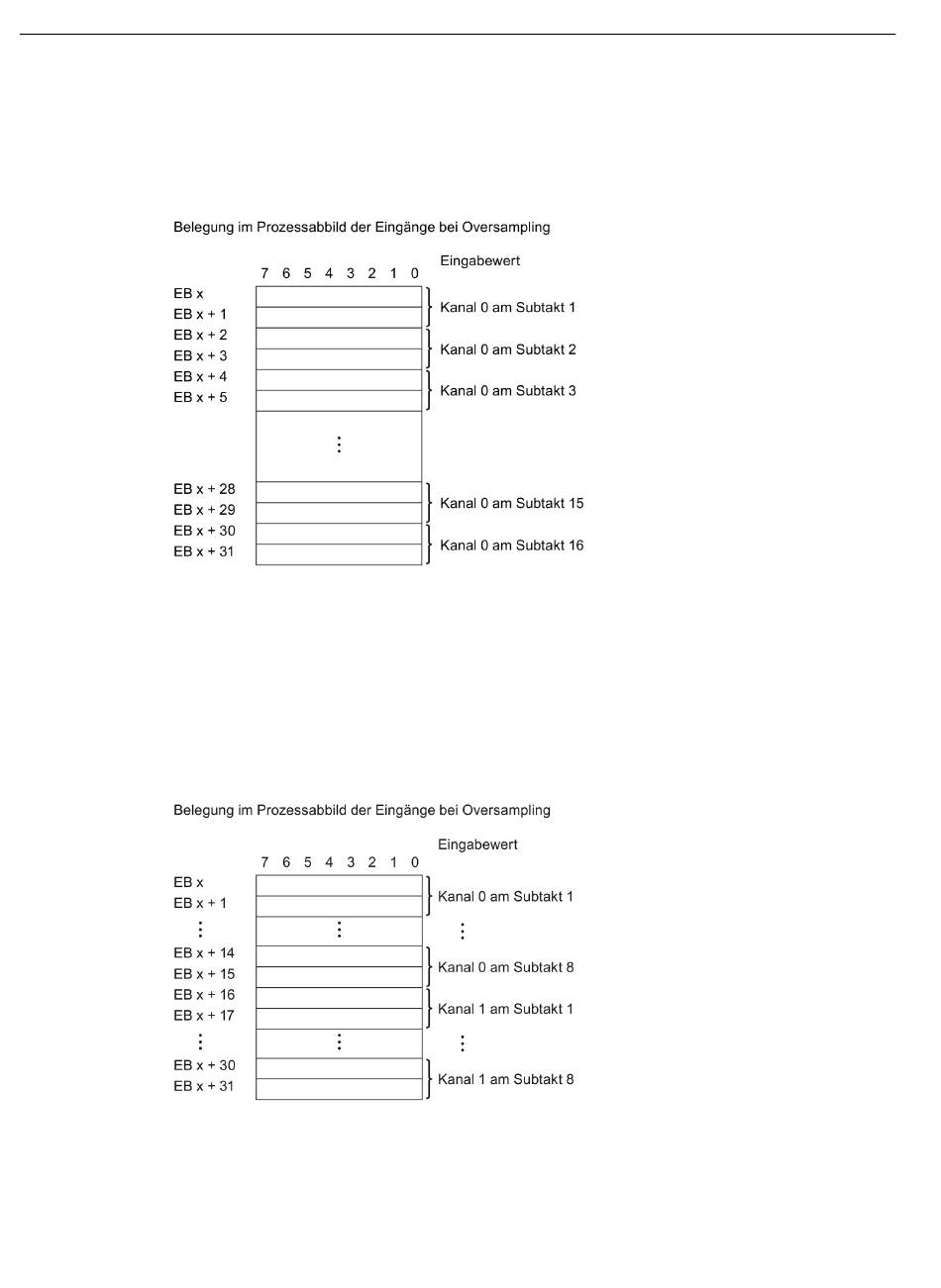

Das folgende Bild zeigt die Belegung des Adressraums für Oversampling mit einem Kanal. Es
wird immer von EB x angeschrieben. Wenn weniger als 16 Subtakte eingestellt sind, werden
die dadurch nicht genutzten Adressen mit 7FFF
Bild 5-5
Adressraum des AI 2×U/I 2-/4-wire HS für Oversampling mit zwei Kanälen
Das folgende Bild zeigt die Belegung des Adressraums für Oversampling mit zwei Kanälen. Es
wird immer von EB x angeschrieben. Es sind nur max. 8 Subtakte möglich. Wenn weniger als
8 Subtakte eingestellt sind, werden die dadurch nicht genutzten Adressen mit 7FFF
Bild 5-6
31
Adressraum des AI 2xU/I 2-/4-wire HS für Oversampling mit einem Kanal
Adressraum des AI 2xU/I 2-/4-wire HS für Oversampling mit zwei Kanälen
gefüllt.
H
Analogeingabemodul AI 2xU/I 2-/4-wire HS (6ES7134-6HB00-0DA1)
Gerätehandbuch, 02/2025, A5E03576058-AG
