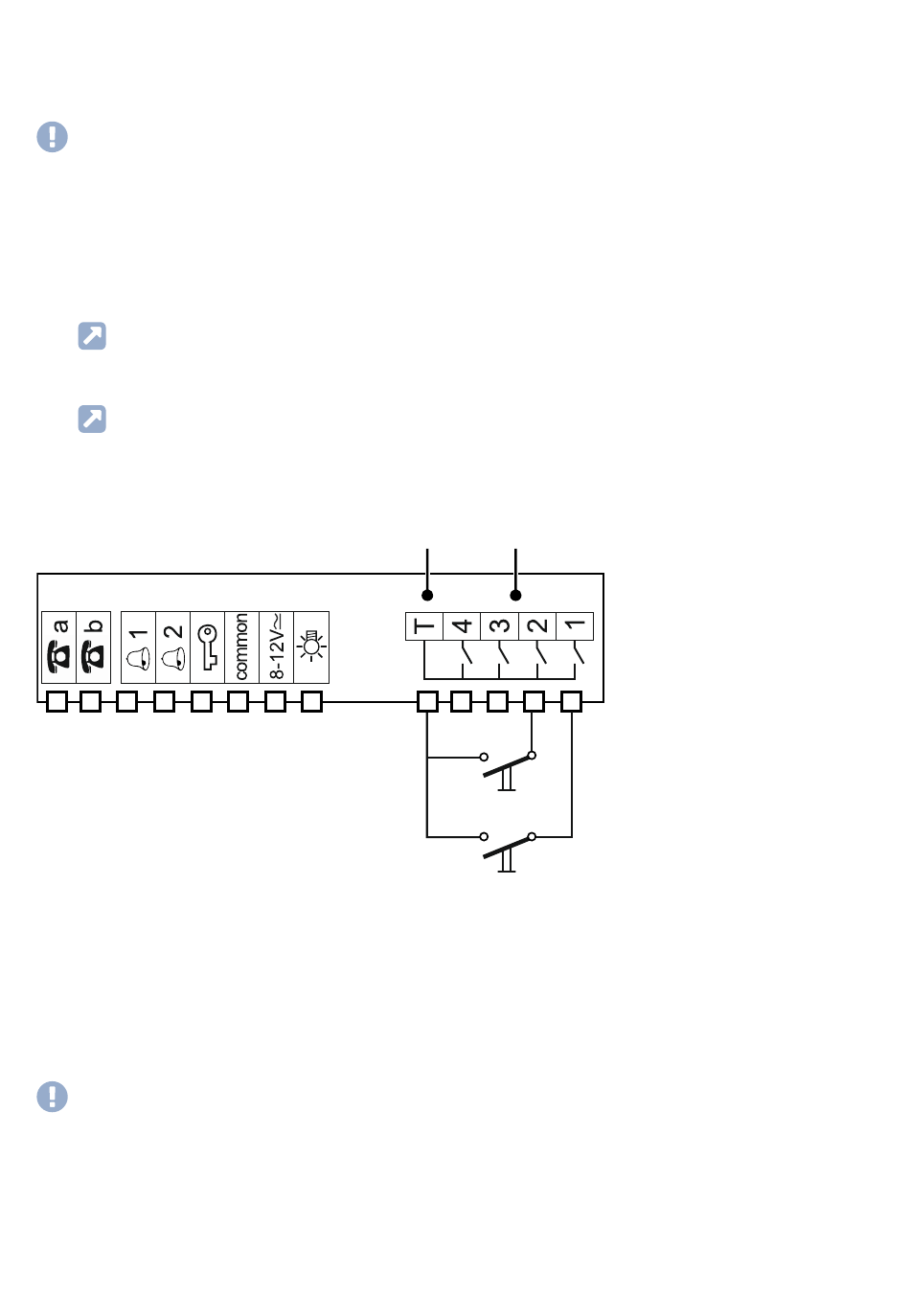

Grundanschaltung Klingeltaster, a/b-Port und Klingeltrafo (optional)
Wichtig: Nicht bestimmungsgemäße Verwendung kann z. B. zu
Funktionseinschränkungen oder Störungen, zur Zerstörung des Geräts
oder schlimmstenfalls zur Gefährdung von Personen führen.
• Schließen Sie nur Geräte an, die der bestimmungsgemäßen
Verwendung des Geräts entsprechen.
Beachten Sie beim Anschluss an die TK-Anlage auch die
Sicherheitshinweise/Anleitungen der TK-Anlage.
Beachten Sie beim Anschluss eines a/b-Schaltmoduls auch die
Sicherheitshinweise/Anleitung des a/b-Schaltmoduls.
R
Gemeinsamer Anschluss der Klingeltaster/Eingänge
S
Klingeltaster bzw. Eingänge 1 bis 4
Wichtig: Verbindungen zwischen der Klingeltasterschaltung und
anderen Schaltungsteilen führen zu Funktionsstörungen. Verbinden
Sie die Klemmen 1, 2, 3, 4 und T potenzialfrei mit den Klingeltastern.
