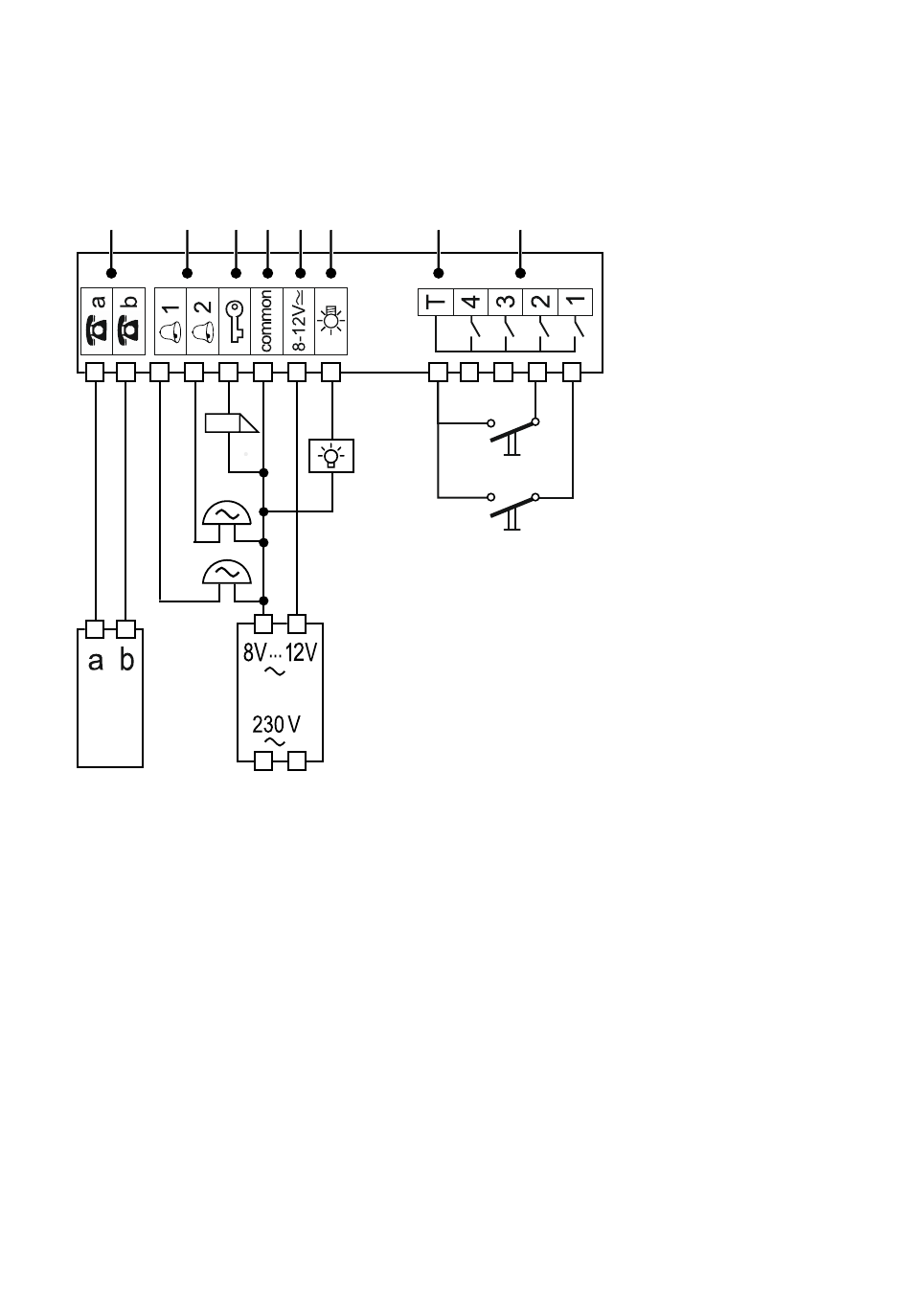

TFS-Universal plus 2 anschließen
TFS-Universal plus 2 anschließen
L
M N
L a/b-Port zur TK-Anlage
M Klingelausgänge
N Türöffnerausgang
O Gemeinsamer Anschluss der Steuerausgänge und der
Versorgungsspannung aus dem Klingeltrafo (Verbindungsklemme
ohne interne Kontaktierung)
P Versorgungsspannung aus dem Klingeltrafo
TFS-Dialog 210, TFS-Universal plus 2 - Bedienungsanleitung V02 11/2024
O P
Q
R
S
- 64 -
