Analogbaugruppen

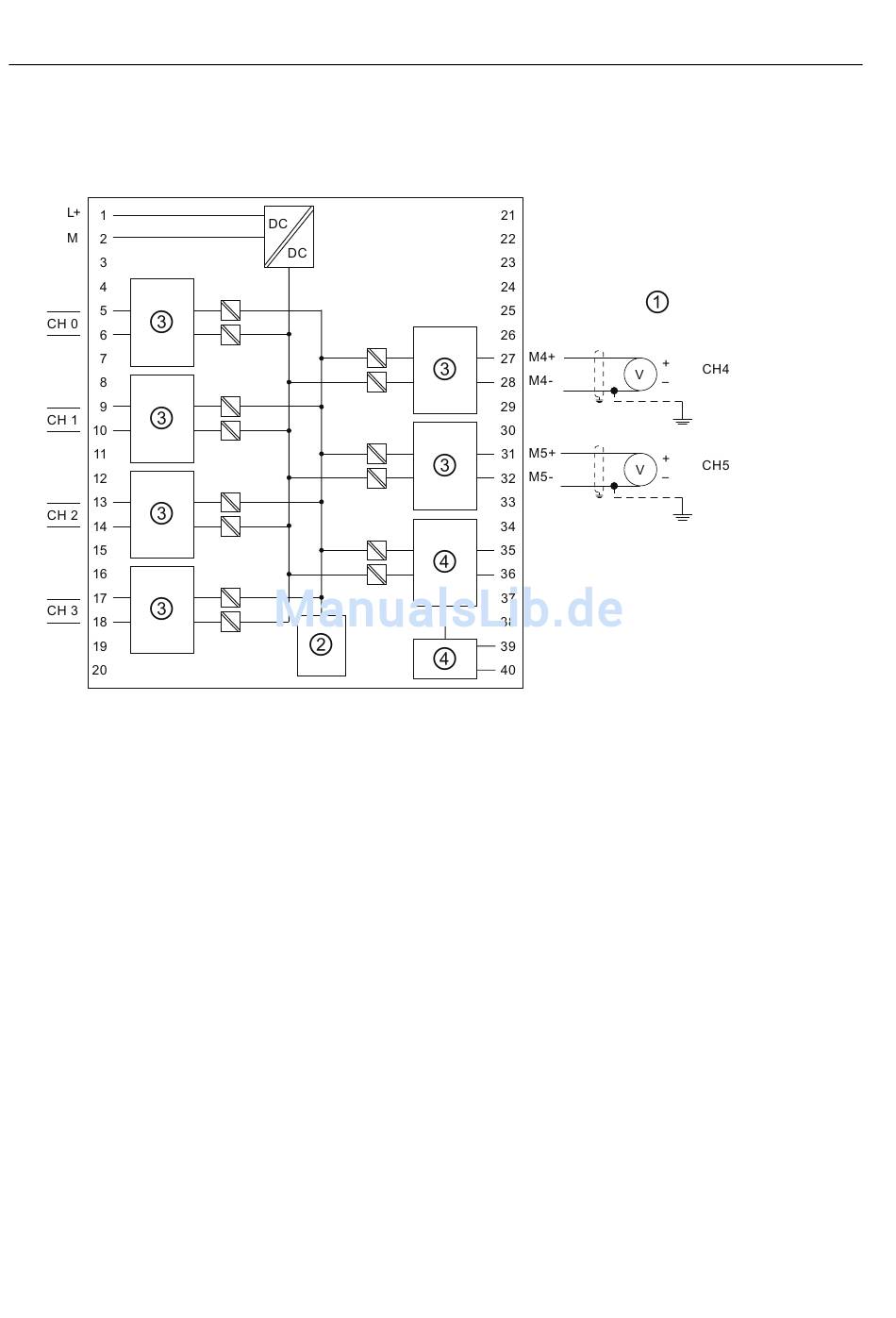

6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0)
Anschluss: Spannungseingang
①
Angelegte Eingangsspannung
②
Rückwandbusanschaltung
③
Analog-/Digitalwandler (ADU)
④
Externer Kaltstellenvergleich (ADU und Stromquelle)
Bild 6-35
Spannungseingang
412
Automatisierungssystem S7-300 Baugruppendaten
Gerätehandbuch, 03/2011, A5E00105504-07
