6.2.3

Analogein-/ausgabebaugruppen

Eigenschaften im Überblick
In der folgenden Tabelle sind die Analogein-/-ausgabebaugruppen anhand der wichtigsten
Eigenschaften dargestellt.

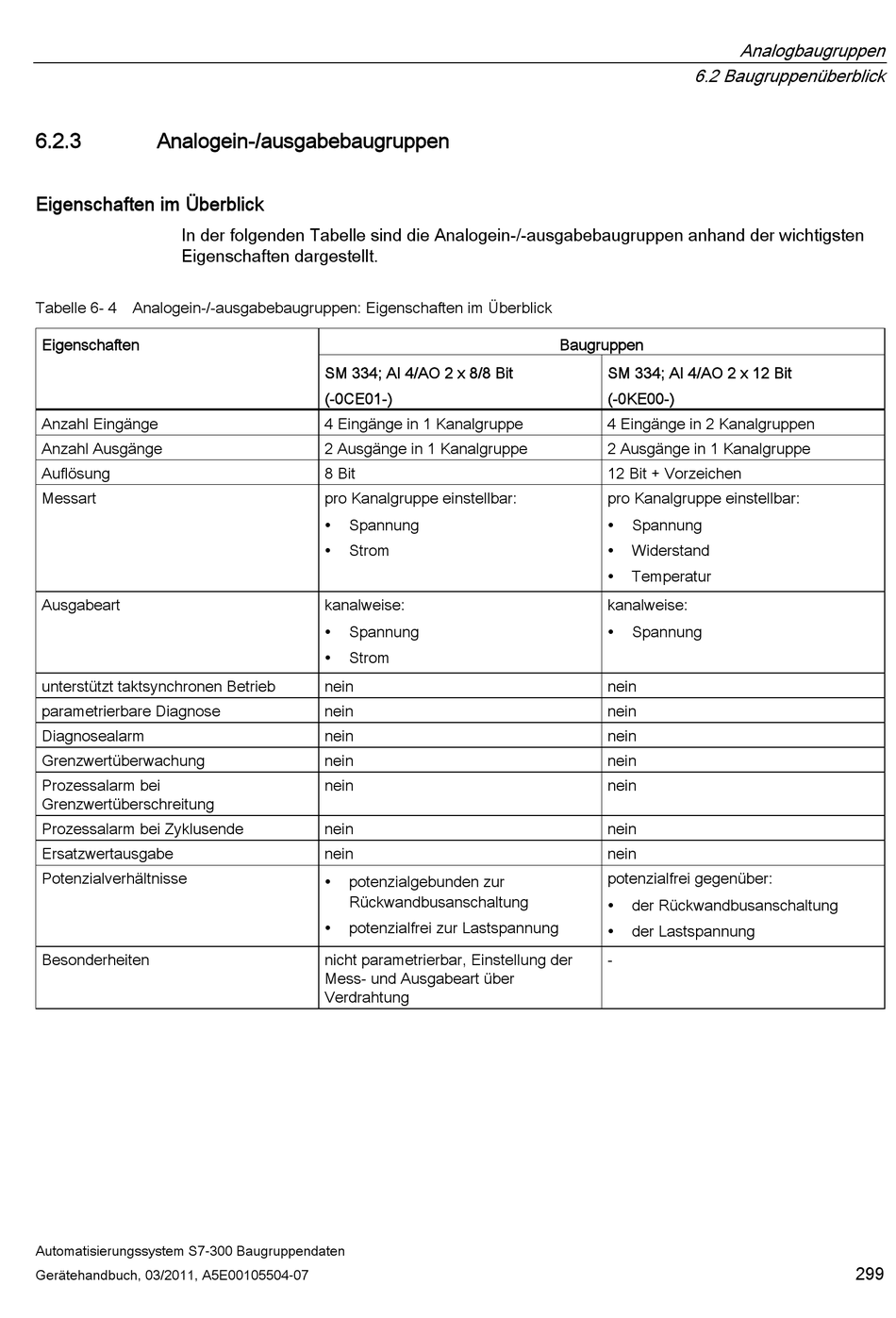

Tabelle 6- 4 Analogein-/-ausgabebaugruppen: Eigenschaften im Überblick
Eigenschaften
Anzahl Eingänge
Anzahl Ausgänge
Auflösung
Messart
Ausgabeart
unterstützt taktsynchronen Betrieb
parametrierbare Diagnose
Diagnosealarm
Grenzwertüberwachung
Prozessalarm bei
Grenzwertüberschreitung
Prozessalarm bei Zyklusende
Ersatzwertausgabe
Potenzialverhältnisse
Besonderheiten
Automatisierungssystem S7-300 Baugruppendaten
Gerätehandbuch, 03/2011, A5E00105504-07
SM 334; AI 4/AO 2 x 8/8 Bit
(-0CE01-)
4 Eingänge in 1 Kanalgruppe
2 Ausgänge in 1 Kanalgruppe
8 Bit
pro Kanalgruppe einstellbar:
Spannung

Strom

kanalweise:
Spannung

Strom

nein
nein
nein
nein
nein
nein
nein
potenzialgebunden zur

Rückwandbusanschaltung
potenzialfrei zur Lastspannung

nicht parametrierbar, Einstellung der
Mess- und Ausgabeart über
Verdrahtung
6.2 Baugruppenüberblick
Baugruppen
SM 334; AI 4/AO 2 x 12 Bit
(-0KE00-)
4 Eingänge in 2 Kanalgruppen
2 Ausgänge in 1 Kanalgruppe
12 Bit + Vorzeichen
pro Kanalgruppe einstellbar:
Spannung

Widerstand

Temperatur

kanalweise:
Spannung

nein
nein
nein
nein
nein
nein
nein
potenzialfrei gegenüber:
der Rückwandbusanschaltung

der Lastspannung

-
Analogbaugruppen
