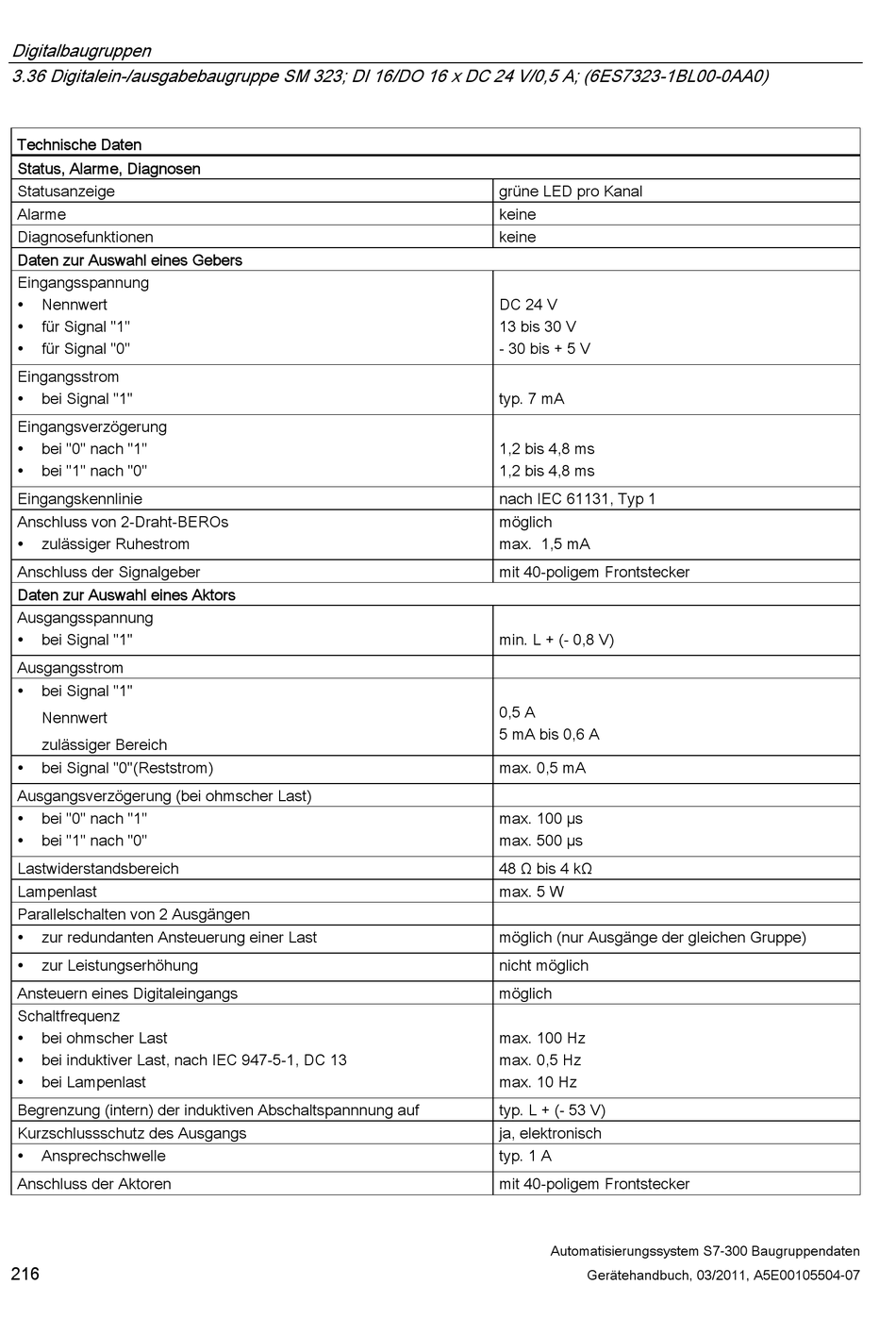

Digitalbaugruppen
3.36 Digitalein-/ausgabebaugruppe SM 323; DI 16/DO 16 x DC 24 V/0,5 A; (6ES7323-1BL00-0AA0)
Technische Daten
Status, Alarme, Diagnosen
Statusanzeige
Alarme
Diagnosefunktionen
Daten zur Auswahl eines Gebers
Eingangsspannung
Nennwert

für Signal "1"

für Signal "0"

Eingangsstrom
bei Signal "1"

Eingangsverzögerung
bei "0" nach "1"

bei "1" nach "0"

Eingangskennlinie
Anschluss von 2-Draht-BEROs
zulässiger Ruhestrom

Anschluss der Signalgeber
Daten zur Auswahl eines Aktors
Ausgangsspannung
bei Signal "1"

Ausgangsstrom
bei Signal "1"

Nennwert
zulässiger Bereich
bei Signal "0"(Reststrom)

Ausgangsverzögerung (bei ohmscher Last)
bei "0" nach "1"

bei "1" nach "0"

Lastwiderstandsbereich
Lampenlast
Parallelschalten von 2 Ausgängen
zur redundanten Ansteuerung einer Last

zur Leistungserhöhung

Ansteuern eines Digitaleingangs
Schaltfrequenz
bei ohmscher Last

bei induktiver Last, nach IEC 947-5-1, DC 13

bei Lampenlast

Begrenzung (intern) der induktiven Abschaltspannnung auf
Kurzschlussschutz des Ausgangs
Ansprechschwelle

Anschluss der Aktoren
216
grüne LED pro Kanal
keine
keine
DC 24 V
13 bis 30 V
- 30 bis + 5 V
typ. 7 mA
1,2 bis 4,8 ms
1,2 bis 4,8 ms
nach IEC 61131, Typ 1
möglich
max. 1,5 mA
mit 40-poligem Frontstecker
min. L + (- 0,8 V)
0,5 A
5 mA bis 0,6 A
max. 0,5 mA
max. 100 µs
max. 500 µs
48 Ω bis 4 kΩ
max. 5 W
möglich (nur Ausgänge der gleichen Gruppe)
nicht möglich
möglich
max. 100 Hz
max. 0,5 Hz
max. 10 Hz
typ. L + (- 53 V)
ja, elektronisch
typ. 1 A
mit 40-poligem Frontstecker
