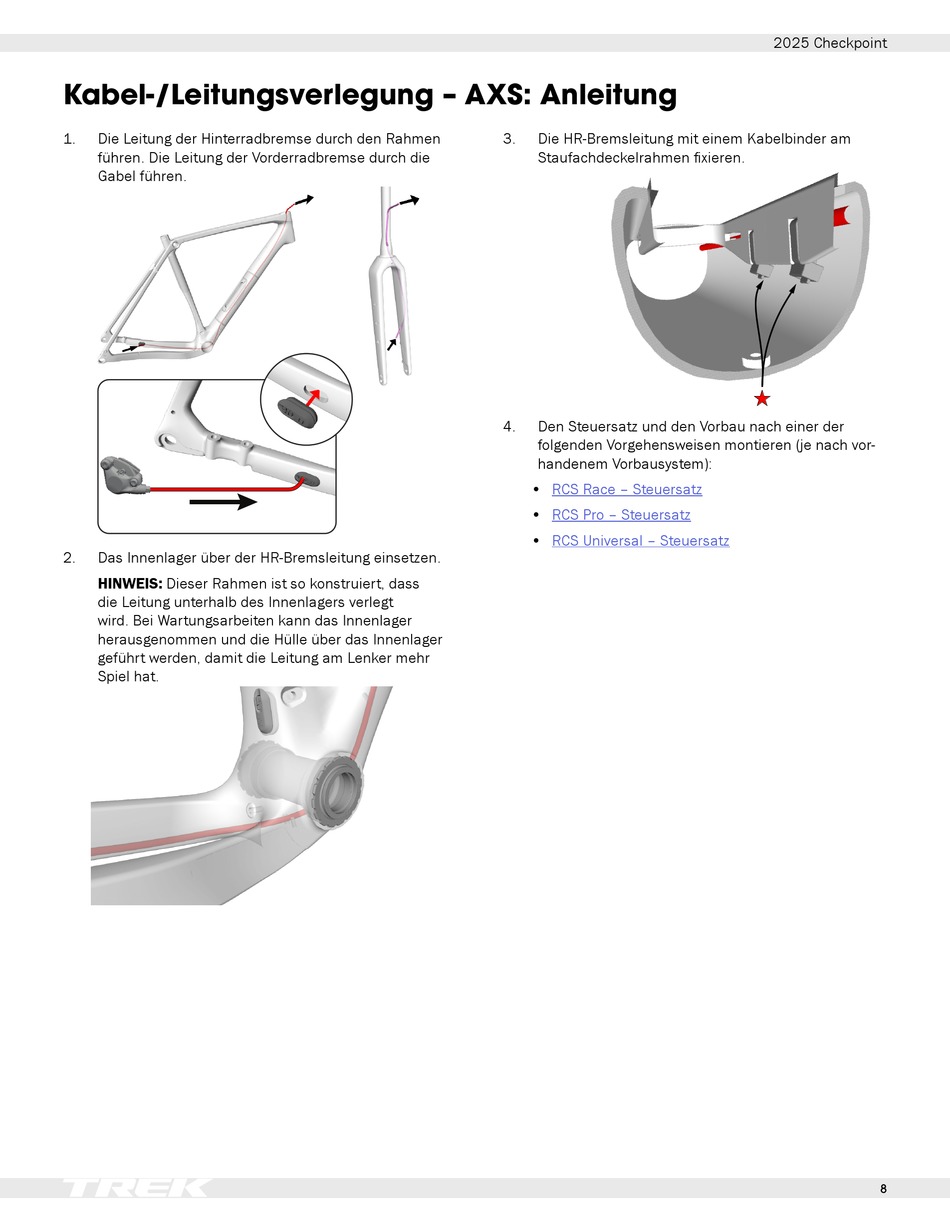

Kabel-/Leitungsverlegung – AXS: Anleitung
1.
Die Leitung der Hinterradbremse durch den Rahmen
führen. Die Leitung der Vorderradbremse durch die
Gabel führen.
2.
Das Innenlager über der HR-Bremsleitung einsetzen.
HINWEIS: Dieser Rahmen ist so konstruiert, dass
die Leitung unterhalb des Innenlagers verlegt
wird. Bei Wartungsarbeiten kann das Innenlager
herausgenommen und die Hülle über das Innenlager
geführt werden, damit die Leitung am Lenker mehr
Spiel hat.
3.
Die HR-Bremsleitung mit einem Kabelbinder am
Staufachdeckelrahmen fixieren.
4.
Den Steuersatz und den Vorbau nach einer der
folgenden Vorgehensweisen montieren (je nach vor-
handenem Vorbausystem):
•
RCS Race – Steuersatz
•
RCS Pro – Steuersatz
•
RCS Universal – Steuersatz
2025 Checkpoint
8
