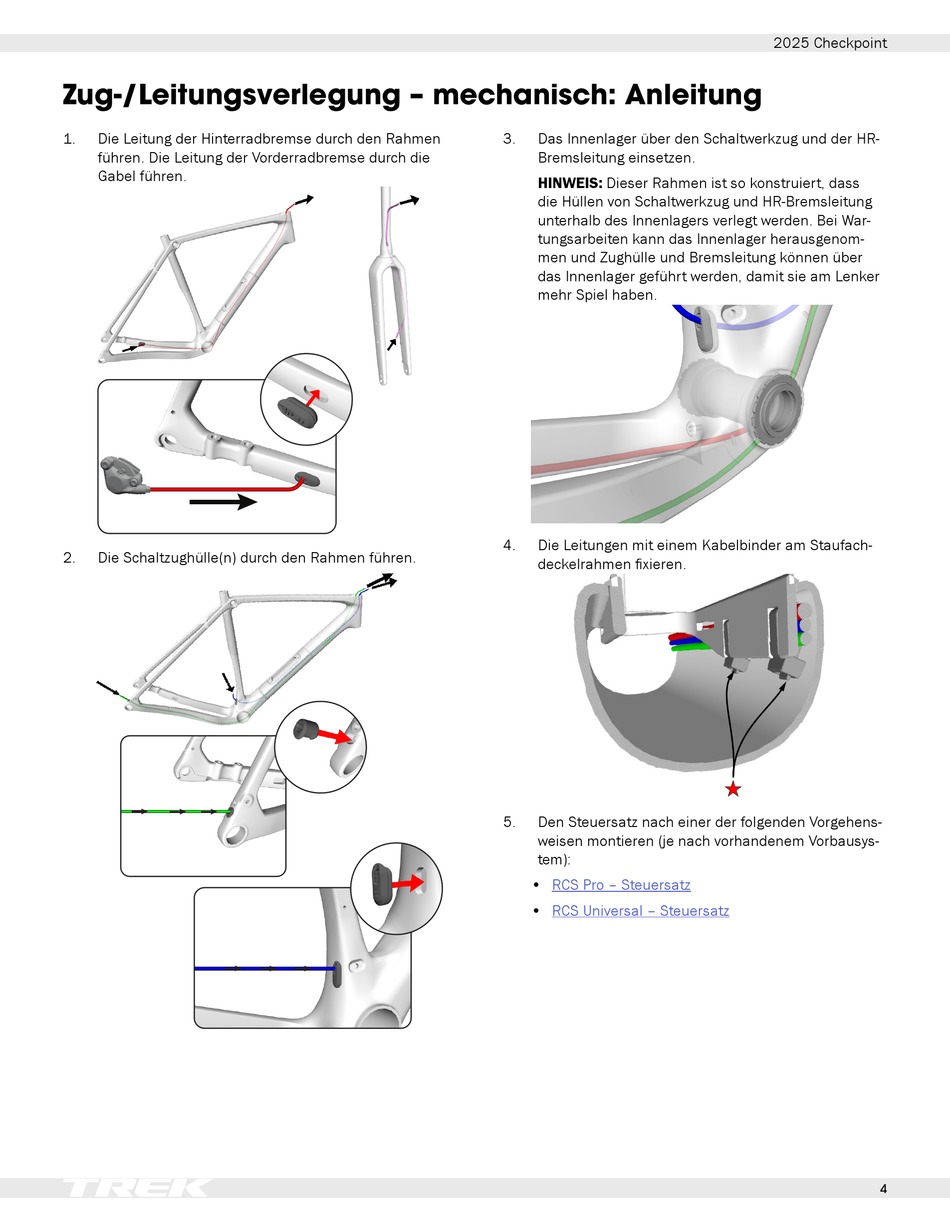

Zug-/Leitungsverlegung – mechanisch: Anleitung
1.
Die Leitung der Hinterradbremse durch den Rahmen
führen. Die Leitung der Vorderradbremse durch die
Gabel führen.
2.
Die Schaltzughülle(n) durch den Rahmen führen.
3.
Das Innenlager über den Schaltwerkzug und der HR-
Bremsleitung einsetzen.
HINWEIS: Dieser Rahmen ist so konstruiert, dass
die Hüllen von Schaltwerkzug und HR-Bremsleitung
unterhalb des Innenlagers verlegt werden. Bei War-
tungsarbeiten kann das Innenlager herausgenom-
men und Zughülle und Bremsleitung können über
das Innenlager geführt werden, damit sie am Lenker
mehr Spiel haben.
4.
Die Leitungen mit einem Kabelbinder am Staufach-
deckelrahmen fixieren.
5.
Den Steuersatz nach einer der folgenden Vorgehens-
weisen montieren (je nach vorhandenem Vorbausys-
tem):
•
RCS Pro – Steuersatz
•
RCS Universal – Steuersatz
2025 Checkpoint
4
