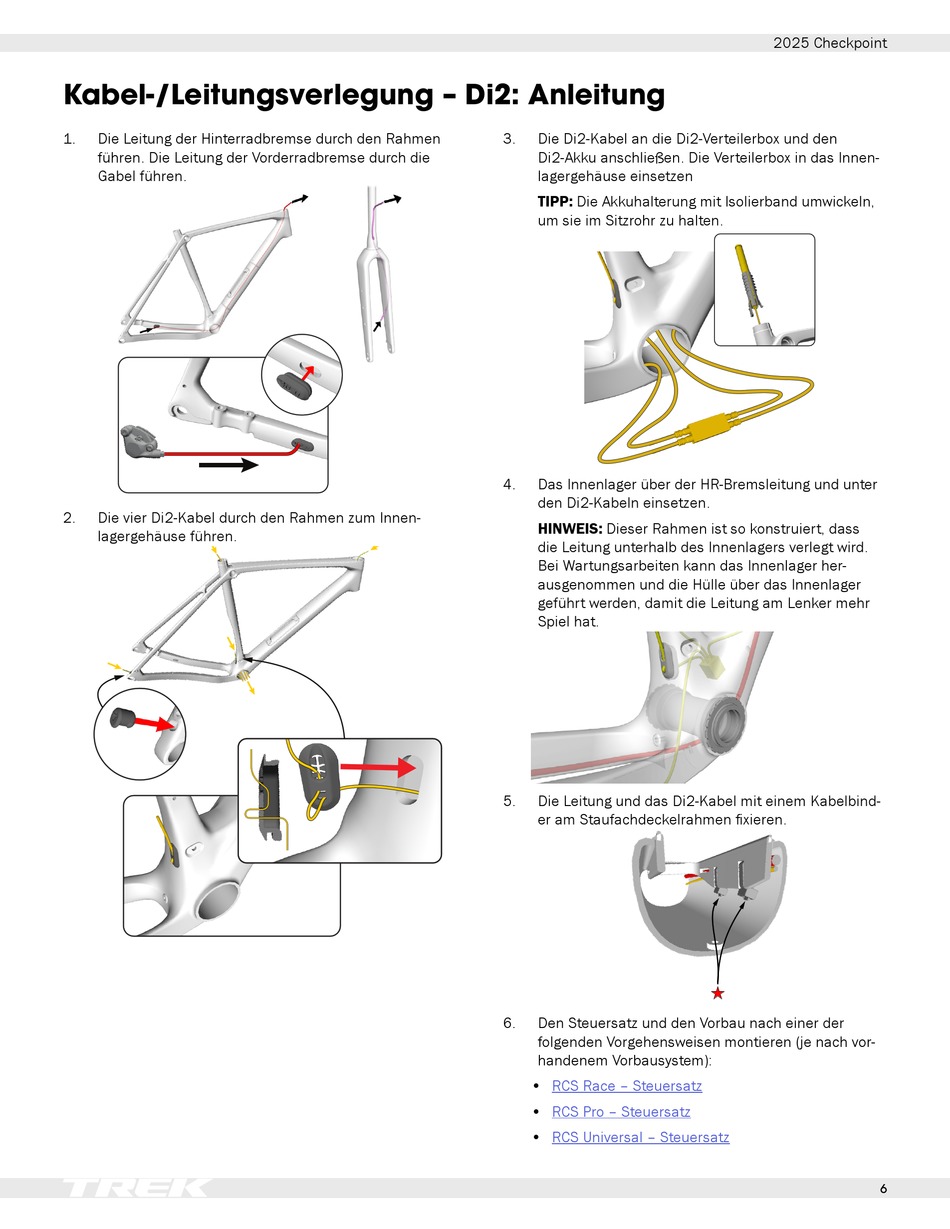

Kabel-/Leitungsverlegung – Di2: Anleitung
1.
Die Leitung der Hinterradbremse durch den Rahmen
führen. Die Leitung der Vorderradbremse durch die
Gabel führen.
2.
Die vier Di2-Kabel durch den Rahmen zum Innen-
lagergehäuse führen.
3.
Die Di2-Kabel an die Di2-Verteilerbox und den
Di2-Akku anschließen. Die Verteilerbox in das Innen-
lagergehäuse einsetzen
TIPP: Die Akkuhalterung mit Isolierband umwickeln,
um sie im Sitzrohr zu halten.
4.
Das Innenlager über der HR-Bremsleitung und unter
den Di2-Kabeln einsetzen.
HINWEIS: Dieser Rahmen ist so konstruiert, dass
die Leitung unterhalb des Innenlagers verlegt wird.
Bei Wartungsarbeiten kann das Innenlager her-
ausgenommen und die Hülle über das Innenlager
geführt werden, damit die Leitung am Lenker mehr
Spiel hat.
5.
Die Leitung und das Di2-Kabel mit einem Kabelbind-
er am Staufachdeckelrahmen fixieren.
6.
Den Steuersatz und den Vorbau nach einer der
folgenden Vorgehensweisen montieren (je nach vor-
handenem Vorbausystem):
•
RCS Race – Steuersatz
•
RCS Pro – Steuersatz
•
RCS Universal – Steuersatz
2025 Checkpoint
6
