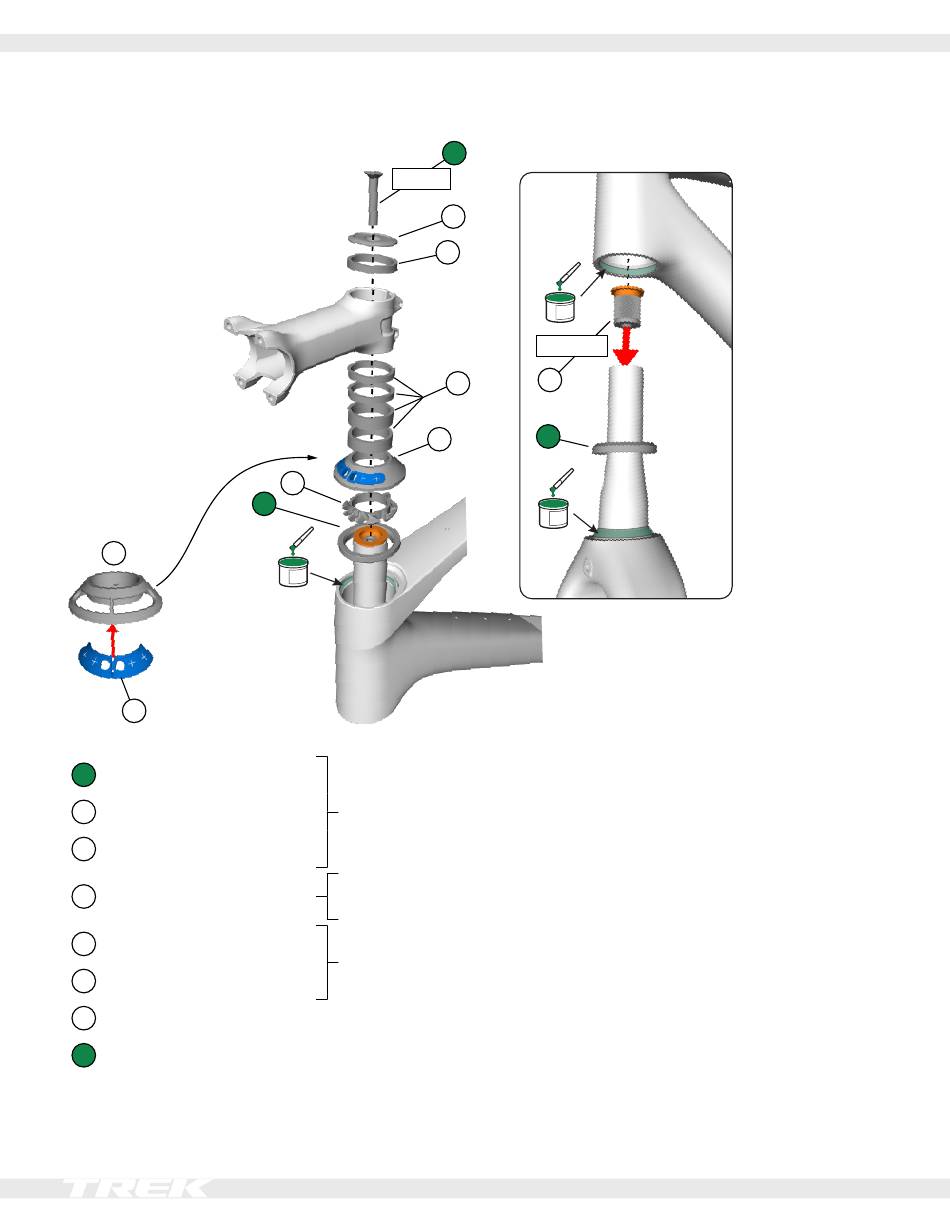

RCS Universal – Steuersatz
5
6
6
1 Schraube (M6 x 35 mm)
2 Expanderstopfen
3 Steuersatzkappe
4
Spacer (1 1/8"/28,6 mm)
5 Lagerabdeckung
6 Lagerabdeckungsdichtung
7 Spaltring – W5315339
8 Lager – W5322818
≤4 Nm
5
7
8
W547432
5 mm – 5253930
10 mm – 5253931
5328901
1
3
4
9-10 Nm
2
4
8
