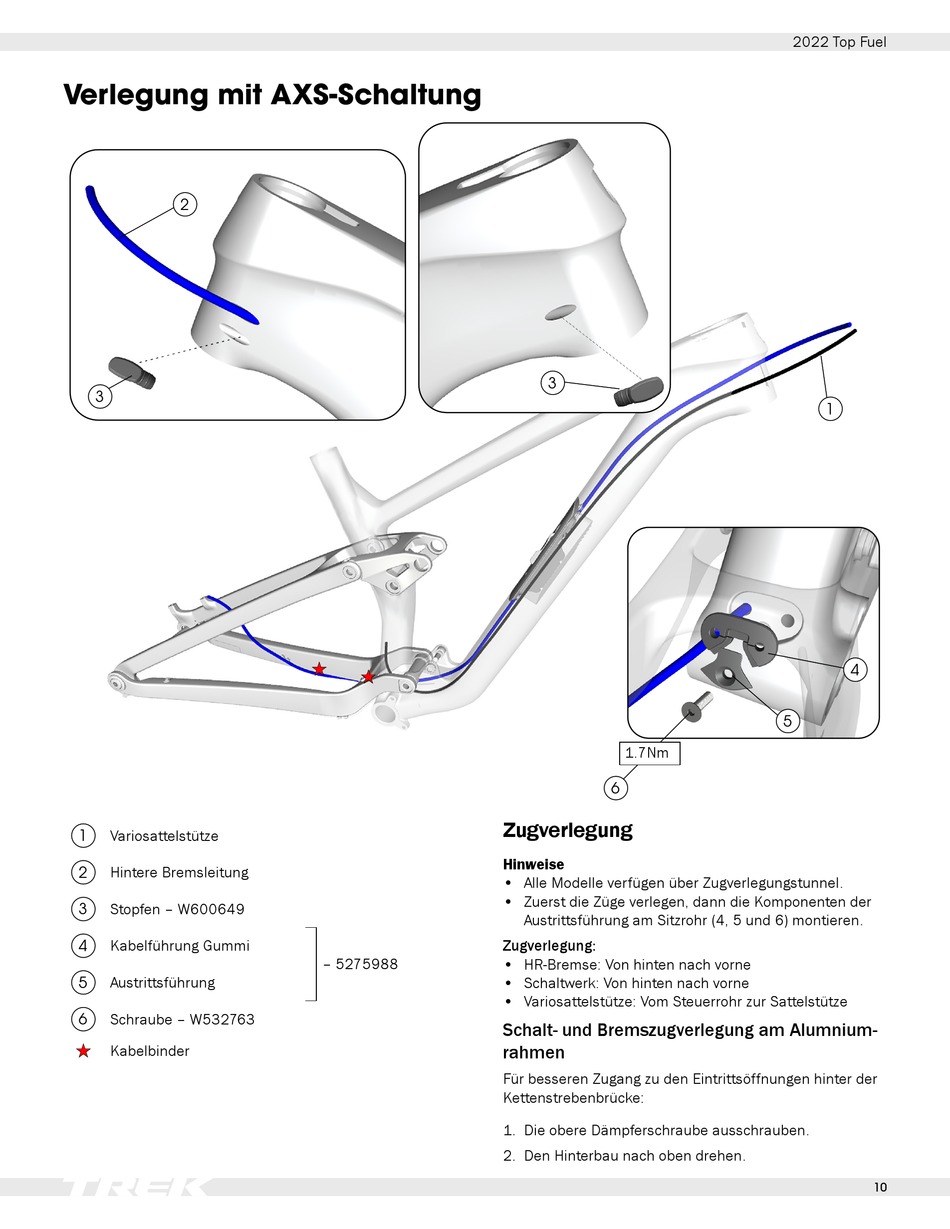

Verlegung mit AXS-Schaltung
2
3
1
Variosattelstütze
2
Hintere Bremsleitung
3
Stopfen – W600649
4
Kabelführung Gummi
5
Austrittsführung
6
Schraube – W532763
Kabelbinder
– 5275988
3
1.7Nm
6
Zugverlegung
Hinweise
• Alle Modelle verfügen über Zugverlegungstunnel.
• Zuerst die Züge verlegen, dann die Komponenten der
Austrittsführung am Sitzrohr (4, 5 und 6) montieren.
Zugverlegung:
• HR-Bremse: Von hinten nach vorne
• Schaltwerk: Von hinten nach vorne
• Variosattelstütze: Vom Steuerrohr zur Sattelstütze
Schalt- und Bremszugverlegung am Alumnium-
rahmen
Für besseren Zugang zu den Eintrittsöffnungen hinter der
Kettenstrebenbrücke:
1. Die obere Dämpferschraube ausschrauben.
2. Den Hinterbau nach oben drehen.
2022 Top Fuel
1
4
5
10
