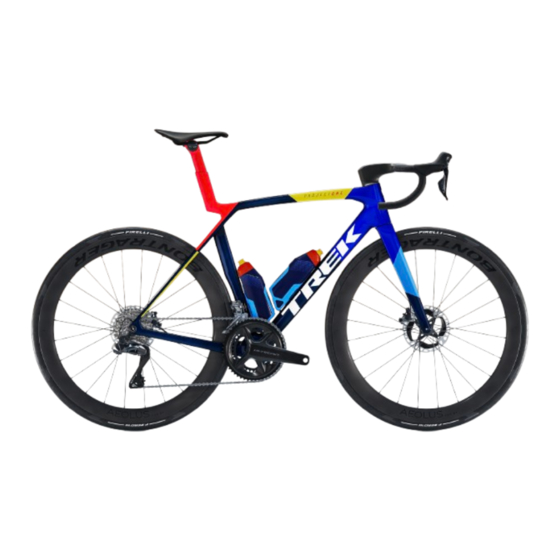

Trek MADONE SL GEN 8 Wartungshandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Trek MADONE SL GEN 8
Inhaltszusammenfassung für Trek MADONE SL GEN 8
- Seite 1 MADONE SL/SLR GEN 8 WARTUNGSHANDBUCH...
- Seite 2 RCS Universal – satz Spacer satz Steuersatz Spacer Blendr-Sockel Montage des Montage des Montage des RCS Race RCS Pro RCS Universal Rahmen Sattelstütze Verstellung der Rahmenteile Universalschaltauge Kettenführung Sattelstützenhöhe (UDH) und Achsen Umwerferaufnahme Spezifikationen Copyright 2024 Trek Bicycle Corporation Alle Rechte vorbehalten...
-
Seite 3: Sicherheit
Nicht ausreichend oder zu fest angezogene Befestigungsteile und Komponenten Arbeiten am Madone können sich lösen. Dies kann zu Schäden am Fahrrad sowie zu Verletzungen führen. Für Arbeiten am Madone empfiehlt Trek die Verwendung eines Sprint-Ständers anstelle eines herkömmlichen Reparaturständers. WARNUNG Schraubensicherung erneut auftragen Alle wiederverwendeten Befestigungsteile mit bereits aufgetragener Schraubensicherung müssen vor der... -
Seite 4: Zug-/Leitungsverlegung - Mechanisch
Madone SL/SLR Gen 8 Zug-/Leitungsverlegung – mechanisch HINWEIS: Das Madone SLR ist nur mit einer elektronischen Schaltung kompatibel. HR-Bremsleitung VR-Bremsleitung Schaltwerkzug Umwerferzug Spaltring – W5315339 Hüllendichtungen – W330578 Hüllenmanschetten aus Schaumstoff – W528082... -
Seite 5: Zug-/Leitungsverlegung - Mechanisch: Anleitung
Madone SL/SLR Gen 8 Zug-/Leitungsverlegung – mechanisch: Anleitung Die Leitung der Hinterradbremse durch den Rahmen Die Hüllenmanschetten über die Hüllen im Rahmen führen. Die Leitung der Vorderradbremse durch die ziehen, bis sie komplett im Steuerrohr sind. Gabel führen. Die Züge/Leitungen durch den Rahmen führen. Das Innenlager über den Schaltwerkzug und der HR- Bremsleitung einsetzen. - Seite 6 Madone SL/SLR Gen 8 Kabel-/Leitungsverlegung – Di2 1,5 Nm Dichtungen für Di2-Kabel – W600208 HR-Bremsleitung Akkuhhalter VR-Bremsleitung 5320583 Schraube (M4 x 10 mm) Umwerferkabel Di2 (500 mm) EW-SD300-I* Hüllenmanschette aus Schaumstoff – W528082 Schaltwerkkabel Di2 (750 mm) Akku – BTDN300* Spaltring –...
-
Seite 7: Kabel-/Leitungsverlegung - Di2: Anleitung
Madone SL/SLR Gen 8 Kabel-/Leitungsverlegung – Di2: Anleitung Die Leitung der Hinterradbremse durch den Rahmen Die Di2-Kabel mit dem Di2-Akku verbinden und die führen. Die Leitung der Vorderradbremse durch die Baugruppe in den Rahmen einsetzen. Gabel führen. Die Hüllenmanschette über die Hülle der Hinterradbremsleitung ziehen, bis sie komplett im Steuerrohr ist. -
Seite 8: Kabel-/Leitungsverlegung - Axs
Madone SL/SLR Gen 8 Kabel-/Leitungsverlegung – AXS HR-Bremsleitung VR-Bremsleitung Spaltring – W5315339 Hüllendichtungen – W330578 Lochstopfen – W600209 Hüllenmanschette aus Schaumstoff – W528082... -
Seite 9: Kabel-/Leitungsverlegung - Axs: Anleitung
Madone SL/SLR Gen 8 Kabel-/Leitungsverlegung – AXS: Anleitung Die Leitung der Hinterradbremse durch den Rahmen Das Innenlager über der HR-Bremsleitung einsetzen. führen. Die Leitung der Vorderradbremse durch die HINWEIS: Dieser Rahmen ist so konstruiert, dass die Gabel führen. Hüllen von Schaltwerkzug und HR-Bremsleitung un- terhalb des Innenlagers verlegt werden. -
Seite 10: Rcs Race - Steuersatz
Madone SL/SLR Gen 8 RCS Race – Steuersatz HINWEIS: Der RCS Race Steuersatz ist ausschließlich mit einer elektronischen Schaltung kompatibel. ≤4 Nm 5,2 Nm 9-10 Nm 5,2 Nm 6,5 mm 2,5 mm Spacer (15 mm) – W5316080 Schraube (M6 x 35 mm) Spaltring – W5315339 Steuersatzkappe W547432 Steuersatzlager –... - Seite 11 Madone SL/SLR Gen 8 RCS Race – Spacer HINWEIS: Werden Spacer unterhalb des Vorbaus entfernt, müssen Spacer mit derselben Höhe oberhalb des Vorbaus hinzugefügt oder der Gabelschaft gekürzt Expander- werden. stopfen- flansch WARNUNG Ober- oder unterhalb des Vorbaus darf die maximale Spacer-Höhe von belschaft 40 mm nicht überschritten werden.
- Seite 12 Madone SL/SLR Gen 8 Blendr-Sockel 0.5 Nm Wahoo 4 Nm 0.5 Nm 4 Nm Garmin Schraube (M5 x 16 mm) Schraube (M5 x 16 mm) Schraube (M4 x 10 mm) 5325346 Schraube (M3 x 2 mm) Trägerplatte Gelenk Reflektorbefestigung Halter für Garmin – 5266373 Halter für Wahoo –...
- Seite 13 Madone SL/SLR Gen 8 Montage des RCS Race Vor Beginn der Arbeiten: • Schaltwerk (und Umwerfer) und Bremssättel montieren. • Alle Züge/Kabel/Leitungen durch den Rahmen bzw. die Gabel führen und mit dem Schaltwerk (und dem Umwerfer) sowie den Bremssätteln verbinden. • Sicherstellen, dass der Gabelschaft die richtige Länge für die Stack/Spacer-Höhe hat (siehe RCS Race –...
- Seite 14 Madone SL/SLR Gen 8 Montage des RCS Race (Fortsetzung) Die Spacer auf den Gabelschaft schieben. Etwa Die Lenker/Vorbau-Einheit auf den Gabelschaft 40 mm der HR-Bremsleitung in den Rahmen schieben. schieben, damit sich der Lenker frei drehen kann. Die Abdeckung wenn gewün- scht an der Lenker/Vor- bau-Einheit anbringen.
-
Seite 15: Rcs Pro - Steuersatz
Madone SL/SLR Gen 8 RCS Pro – Steuersatz ≤4 Nm 5,2 Nm 5,2 Nm 4 Nm 9-10 Nm -7° 7° 7°, 60/70 mm – W5274602 -7°, 60/70/80 mm – W5274599 1,5 Nm -7°, 90/100/110 mm – W5274600 7°, 80/90/100 mm – W5274603 -7°, 120/130/140 mm – W5274601 Spaltring –... - Seite 16 Madone SL/SLR Gen 8 RCS Pro – Spacer HINWEIS: Werden Spacer unterhalb des Vorbaus entfernt, müssen Spacer mit derselben Höhe oberhalb des Vorbaus hinzugefügt oder der Gabelschaft Expander- gekürzt werden. stopfen- flansch WARNUNG Ober- oder unterhalb des Vorbaus darf die maximale Spacer-Höhe von belschaft 40 mm nicht überschritten werden.
- Seite 17 Madone SL/SLR Gen 8 Montage des RCS Pro Vor Beginn der Arbeiten: • Schaltwerk (und Umwerfer) und Bremssättel montieren. • Alle Züge/Kabel/Leitungen durch den Rahmen bzw. die Gabel führen und mit dem Schaltwerk (und dem Umwerfer) sowie den Bremssätteln verbinden. • Sicherstellen, dass der Gabelschaft die richtige Länge für die Stack/Spacer-Höhe hat (siehe RCS Pro –...
- Seite 18 Madone SL/SLR Gen 8 Montage des RCS Pro (Fortsetzung) Die Spacer auf den Gabelschaft schieben. Etwa Die Steuersatzkappe und die Steuersatzschraube 40 mm der HR-Bremsleitung und des Schaltwerkzugs montieren. (und Umwerferzugs) in den Rahmen schieben, damit ≤4 Nm sich der Lenker frei drehen kann. Kerbe Auf dem Vorbau kön- nen Spacer aufliegen.
- Seite 19 Madone SL/SLR Gen 8 Montage des RCS Pro (Fortsetzung) 10. Beide Vorbauschrauben abwechselnd bis zum ange- gebenen Anzugsdrehmoment festziehen. 5,2 Nm 11. Die Kabelabdeckung einsetzen. VR-Bremsleitung HR-Bremsleitung Schaltwerkzughülle Umwerferzughülle Standard Motorrad 12. Die Kabelabdeckung festschrauben. 1,5 Nm...
-
Seite 20: Rcs Universal - Steuersatz
Madone SL/SLR Gen 8 RCS Universal – Steuersatz ≤4 Nm 9-10 Nm Schraube (M6 x 35 mm) Expanderstopfen W547432 Steuersatzkappe 5 mm – 5253930 Spacer (1 "/28,6 mm) 10 mm – 5253931 Lagerabdeckung 5328901 Lagerabdeckungsdichtung Spaltring – W5315339 Lager — W5322818 Split bearing top cover... - Seite 21 Madone SL/SLR Gen 8 RCS Universal – Spacer HINWEIS: Werden Spacer unterhalb des Vorbaus entfernt, müssen Spacer mit derselben Höhe oberhalb des Vorbaus hinzugefügt oder der Gabelschaft gekürzt werden. Expander- stopfen- WARNUNG flansch Ober- oder unterhalb des Vorbaus darf die maximale Spacer-Höhe von 40 mm nicht überschritten werden.
- Seite 22 Madone SL/SLR Gen 8 Montage des RCS Universal HINWEIS: Diese Vorgehensweise gilt für einen Trek-Vorbau ohne integriertem Spacer. Die Schritt 6 und 7 können je nach verwendetem Vorbau variieren. Vor Beginn der Arbeiten: • Schaltwerk (und Umwerfer) und Bremssättel montieren. • Alle Züge/Kabel/Leitungen durch den Rahmen bzw. die Gabel führen und mit dem Schaltwerk (und dem Umwerfer) sowie den Bremssätteln verbinden.
- Seite 23 Madone SL/SLR Gen 8 Montage des RCS Universal (Fortsetzung) Die Bremsleitungen/Zughüllen durch die Die Steuersatzkappe und die Steuersatzschraube Lagerabdeckung führen. Die Lagerabdeckung auf montieren. den Gabelschaft schieben. ≤4 Nm Schaltwerkzughülle HR-Bremsleitung VR-Bremsleitung Umwerferzughülle Die Spacer und den Vorbau auf den Gabelschaft schieben. WICHTIG: Sicherstellen, dass auf dem Vorbau mind- estens ein Spacer aufliegt.
- Seite 24 Madone SL/SLR Gen 8 Sattelstütze 8-10 Nm 11 Nm 5,2 Nm 3 Nm HINWEIS: Auf keines der Teile der Sattelstü- tze oder des Sitzrohrs darf Carbonmontage- paste aufgetragen werden. Reflektorhalterung Seatpost, schwarz (280 x 0 mm) – W5316714* Reflektorbefestigung Schraube (M6 x 16 mm) Mutter (M5) (7 x 7 mm) –...
-
Seite 25: Verstellung Der Sattelstützenhöhe
Madone SL/SLR Gen 8 Verstellung der Sattelstützenhöhe Min. Höhe Max. Höhe Zum Erreichen der min. oder max. Sattelstützenhöhe den Sattelstützenkeil umdrehen. HINWEIS: Die Sattelstützenschraube stets mit 5,2 Nm anziehen, bevor auf die Sattelstütze Druck ausgeübt oder mit dem Fahrrad gefahren wird. Ist die Keilbefestigung nicht vollständig angezogen, kann die Sattelstütze durch den nach unten wirkenden Druck so weit verrutschen, dass die Schraube nicht mehr erreicht werden kann. - Seite 26 Madone SL/SLR Gen 8 Rahmenteile HINWEIS: Die RSL Aero-Flaschen und -Flaschenhalter sind im Lieferumfang des Madone SLR enthalten. 2,5 Nm 2,5 Nm ≥10 mm Innenlagerabdeckung – W5317348 RSL Aero Flaschenhalter, blau 5324022* RSL Aero Trinkflaschen, navy Schrauben (M5 x 10 mm) — 5332051 *farblich passendes Teil –...
-
Seite 27: Universalschaltauge (Udh) Und Achsen
Madone SL/SLR Gen 8 Universalschaltauge (UDH) und Achsen 10 Nm 25 Nm 10 Nm Switch-Hebel (schwarz) – W5312899* Hinterradachse (M12 x 166 mm) – W5312169* Schaltauge *farblich passendes Teil – siehe trekbikes.com für voll- ständige Liste Unterlegscheibe (25 mm) W5271424 Schraube (M12 x 16 mm) Vorderradachse (M12 x 119,5 mm) –... - Seite 28 Madone SL/SLR Gen 8 Kettenführung Abstand zur Kette 1 Nm 1 mm 3 Nm Hohe Position Tiefe Position Inneres Kettenblatt 37 – 47 Z. Inneres Kettenblatt 33 – 43 Z. Trägerplatte Träger 5320962 Schraube (M4 x 22 mm) Schraube (M5 x 16 mm) — 5328801...
- Seite 29 Madone SL/SLR Gen 8 Umwerferaufnahme 3 Nm Nur 1fach-Antrieb Festziehen bis bündig Schrauben (M4 x 10 mm) 5320961 Umwerferaufnahme Einstellschrauben (M4 x 8 mm) — 5320962...
-
Seite 30: Spezifikationen
Madone SL/SLR Gen 8 Spezifikationen Rahmen Bremsleitungslängen HINWEIS: Die unten stehenden Längen basieren auf einer Madone SL/SLR Lenker/Vorbau-Einheit mit den Maßen Vorn 100 mm 42 cm x 120 mm mit 40 mm Spacer-Höhe. Nabeneinbaubreite Hinten 142 mm Rahmen- Hinterradbremse Vorderrad- Oberer 28,6 mm Außendurchmesser Ga-...
