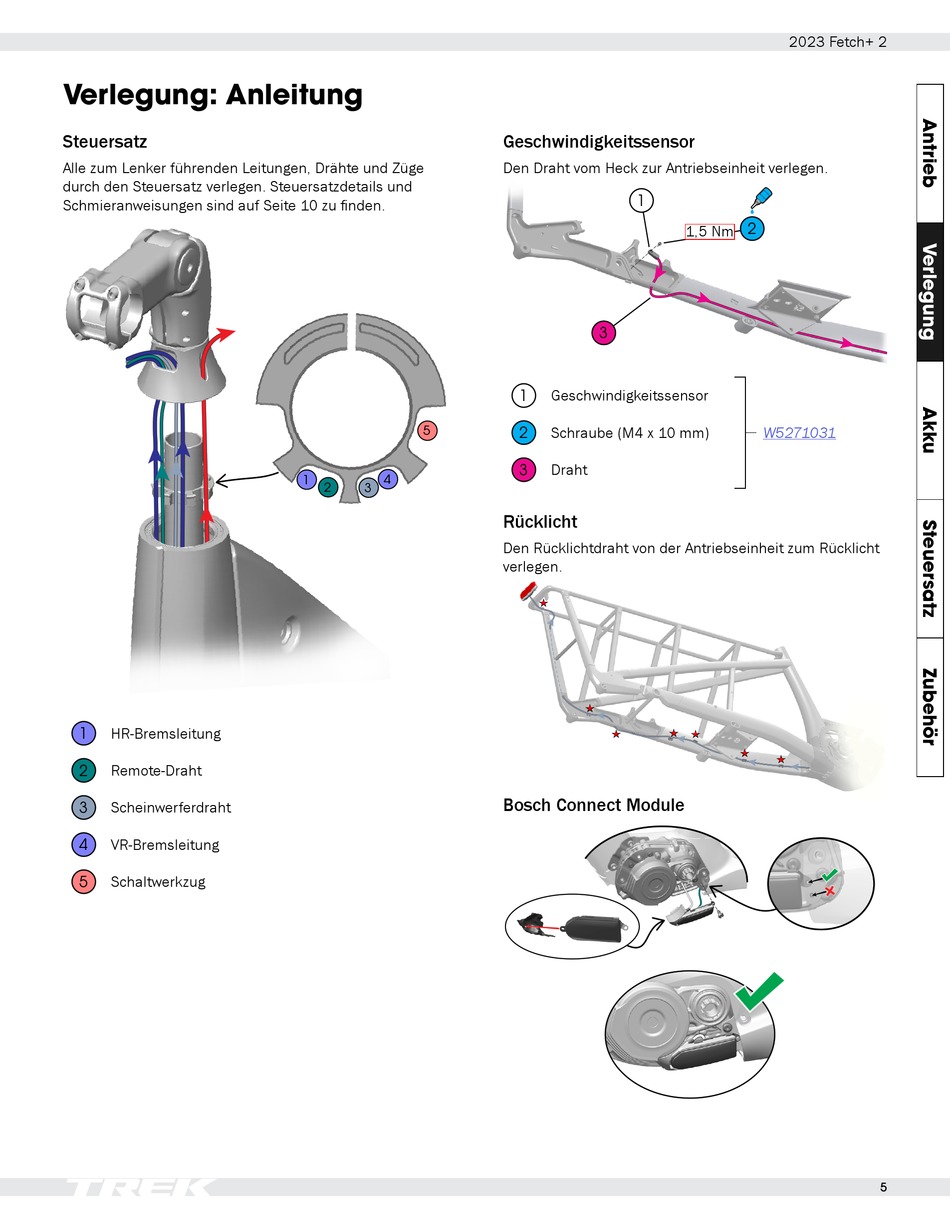

Verlegung: Anleitung
Steuersatz
Alle zum Lenker führenden Leitungen, Drähte und Züge
durch den Steuersatz verlegen. Steuersatzdetails und
Schmieranweisungen sind auf Seite 10 zu finden.
1
HR-Bremsleitung
2
Remote-Draht
3
Scheinwerferdraht
4
VR-Bremsleitung
5
Schaltwerkzug
5
1
4
2
3
Geschwindigkeitssensor
Den Draht vom Heck zur Antriebseinheit verlegen.
1
3
1
Geschwindigkeitssensor
2
Schraube (M4 x 10 mm)
3
Draht
Rücklicht
Den Rücklichtdraht von der Antriebseinheit zum Rücklicht
verlegen.
Bosch Connect Module
2023 Fetch+ 2
2
1,5 Nm
W5271031
5
