Kabel-/Leitungsverlegung – Di2 (12-fach): Anleitung

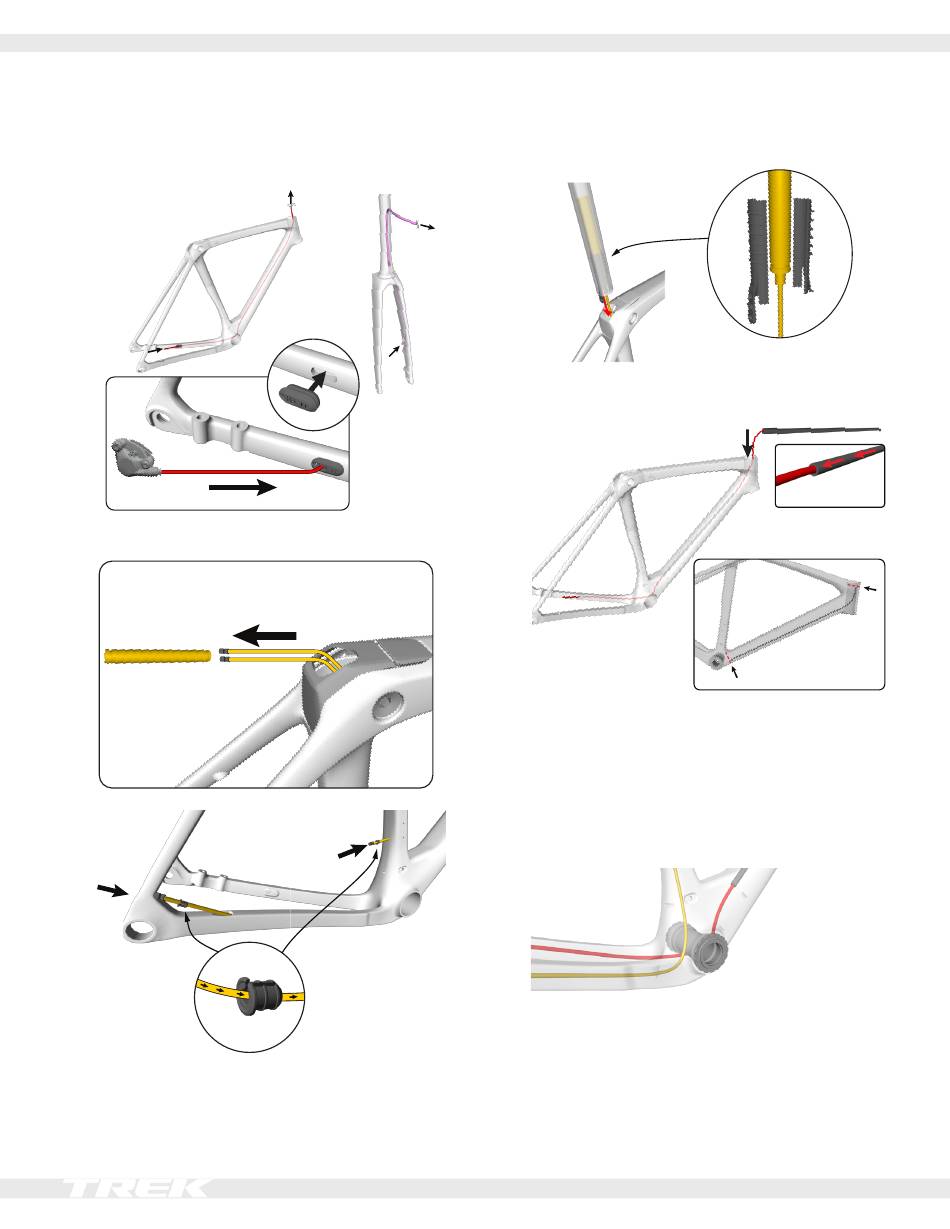

1.
Die Leitung der Hinterradbremse durch den Rahmen
führen. Die Leitung der Vorderradbremse durch die
Gabel führen.
2.
Die beiden Di2-Kabel durch den Rahmen bis zum
Sitzrohr verlegen und mit dem Akku verbinden.
3.
Den Akku in die Akkuhalterung einsetzen und die
Halterung samt Akku in die Sattelstütze einführen.
4.
Die Hüllenmanschette über die Hülle der
Hinterradbremsleitung ziehen, bis sie komplett im
Steuerrohr sitzt.
5.
Das Innenlager über der HR-Bremsleitung und unter
den Di2-Kabeln einsetzen.
HINWEIS: Dieser Rahmen ist so konstruiert, dass die
Hüllen von Schaltwerkzug und HR-Bremsleitung un-
terhalb des Innenlagers verlegt werden. Bei Wartung-
sarbeiten kann das Innenlager herausgenommen
und die Hülle über das Innenlager geführt werden,
damit die Leitung am Lenker mehr Spiel hat.
6.
Den Steuersatz und den Vorbau nach einer der
folgenden Vorgehensweisen montieren (je nach vor-
handenem Vorbausystem):
•
RCS Race – Steuersatz
•
RCS Pro – Steuersatz
•
RCS Universal – Steuersatz
2025 Checkmate
4
