Inhaltszusammenfassung für Trek 2023 Powerfly FS-Serie

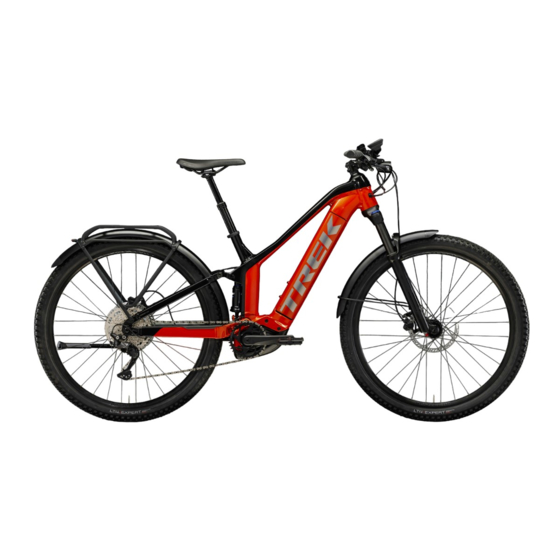

- Seite 1 2023 Powerfly FS Gen. 3 FS 9 EQ, FS 7, FS 4 EQ und FS 4 WARTUNGSHANDBUCH...
-
Seite 2: Sicherheit
Notice: Measurements of actual tires may vary. Always verify there is sufficient clearance between the tire and the frame. Improper tire size could damage the bicycle Axle to Race frame. Trek recommends 6mm clearance above and on both sides of the tire. Frame Maximum tire size XS, S 27.5"... - Seite 3 2023 Powerfly FS Active Braking Pivot (ABP) 20x30 20x30 25 Nm Switch-Hebel — W573860 Werkzeuge Steckachse — W583469 • Lagerpresse, Einpressadapter 20 x 30 • Werkzeug für Kassettenverschlussring Mutter für ABP-Ausfallende auf • Schmierfett Nichtantriebsseite — W5269707 • 8-mm-Innensechskantschlüssel Haltering — W5251279 —...
-
Seite 4: Umlenkhebel Und Sitzstrebe
2023 Powerfly FS Umlenkhebel und Sitzstrebe 12x21 17 Nm 10x19 12x21 10x19 17 Nm 17 Nm Werkzeuge Sitzstrebenschrauben, M10 x 21 mm — W1051358 • Lagerpresse, Einpressadapter 10 x 19 und 12 x 21 • 5-mm- und 9-mm-Innensechskantschlüssel Sitzstrebenlager, 10 x 19 x 8 mm — W5256339 •... -
Seite 5: Hauptschwinge Und Kettenstrebe
2023 Powerfly FS Hauptschwinge und Kettenstrebe 30 Nm 17x26 Wichtig: Antriebsseitiges Lager zuerst montieren. 17x26 Werkzeuge Mutter, M16 x 1,5 mm — W584134 • Lagerpresse, Einpressadapter 17 x 26 Distanzringe, 22 x 17 x 3 mm — W440921 • 8-mm-Innensechskantschlüssel •... -
Seite 6: Abmessungen
2023 Powerfly FS Dämpferaufnahmen 10x19 10 Nm 10 Nm 10x19 10 Nm Werkzeuge Abmessungen • Lagerpresse, Einpressadapter 10 x 19 Dämpferabmessungen • 5-mm-Innensechskantschlüssel Einbaulänge: 190 mm • Drehmomentschlüssel mit 5-mm-Innensechskantein- Dämpferhub: 45 mm satz • Schmierfett Breite oben: 20 mm Breite unten: 20 mm Dämpferdrehgelenk —... - Seite 7 2023 Powerfly FS Zug-/Kabel-/Leitungsführung 0.4Nm 0.4Nm Non-drive side Variosattelstützenzug Zughüllenführungen — W594006 Displaykabel — EB12.120.005* Schrauben, M3 x 12 mm — W285213 Schaltzughülle 10 Supernova E3 Tail Light 2 Gepäckträgerrücklicht für Powerfly — W1047565 HR-Bremsleitung Beleuchtungskabel (Beleuchtung gehört nur an den Modellen Powerfly Equipped zur Serienauss- tattung) Geschwindigkeitssensorkabel...
- Seite 8 2023 Powerfly FS Rahmenschutz 5 Nm 5 Nm Kettenstrebenschutz — W587594 Klebbarer Rahmenschutz Motorschutz — W5269899 Die Rahmenoberfläche dort mit Isopropylalkohol reini- gen, wo der Schutz angebracht werden soll. Den Alkohol Schrauben, Edelstahl, M5 x 10 — W549305 vor dem Anbringen des Schutzes vollständig abtrocknen lassen.
-
Seite 9: Vollwertiges Hinterradschutzblech Und Heckgepäckträger
2023 Powerfly FS Vollwertiges Hinterradschutzblech und Heckgepäck- träger M5 x 12 M5 x 14 5 Nm 5 Nm Heckgepäckträger — W5289962 HR-Schutzblech — W600725 Schrauben, Edelstahl, M5 x 14 mm — 5251710 Unterlegscheiben, Edelstahl, M5 x 1 mm Schrauben, Edelstahl, M5 x 12 mm — W584855... - Seite 10 2023 Powerfly FS Mini-Hinterradschutzblech 5 Nm Mini-Schutzblech — W1040072 Schrauben, Edelstahl, M5 x 14 mm — 5251710 Unterlegscheiben, flach, Edelstahl, M5 x 1 mm...
- Seite 11 2023 Powerfly FS Vorderradschutzblech 27,5"-Laufrad 29"-Laufrad M5 x 12 M6 x 10 M5 x 10 M5 x 8 5 Nm 5,5 Nm 4 Nm 5 Nm Schraube, Edelstahl, M6 x 10 mm VR-Schutzblech und Strebe, 27,5" — 601256 (in Verbindung mit einer Leuchtenhal- terung kann eine längere Schraube VR-Schutzblech und Strebe, 29"...
- Seite 12 2023 Powerfly FS RIB — Akkubaugruppe 2,5 Nm 4 Nm 2,5 Nm Akku, vertikal, Smart System, Akkugriffanordnung — W5252236 500 Wh — EB12.100.018* 625 Wh — EB12.100.012* Schrauben, M3 x 8 mm — W5269016 Innensechskantschraube, M3 x 12 mm — Docking-Aufnahme —...
- Seite 13 2023 Powerfly FS RIB — Docking-Baugruppe Untere Baugruppe Obere Baugruppe Tipp: Den Kolben mithilfe eines Innensechskantschlüssels ein- drücken, um Zugang zur Schraube in der Auswerferbaugruppe zu erhalten. 2 Nm 2 Nm 3 Nm 3 Nm 5 Nm Ausrichtungsplatte — W5252805 Akkuanschlussstecker —...
-
Seite 14: Remote Und Displays
2023 Powerfly FS Remote und Displays LED Remote LED Remote — 5288736 Universalklemme für LED Remote — 5288743 Kiox 300 Kiox 300 — 5288735 Intuvia 100 Intuvia 100 — EB13.100.00F *Bosch-Teilenummer. Nicht auf trekbikes.com verfügbar. -
Seite 15: Antriebssystemkomponenten
2023 Powerfly FS Antriebssystemkomponenten Antriebseinheit und Befestigungsschrauben Geschwindigkeitssensor 20 Nm 20 Nm Geschwindigkeitssensor — 5284750 Befestigungsschrauben, TP40 — 5265419 Schraube — W562831 Bremsscheibenmagnet für Geschwindigkeitssen- sor — W5252927 Abdeckung des Akkuladeanschlusses Ladeanschlussabdeckung — 44373 (Suche auf trekbikes.com nach dem farblich pas- senden Teil für dein Fahrrad.) Sockel —... -
Seite 16: Spezifikationen
Maximale Reifengröße Hinweis: Tatsächliche Reifenmaße können abweichen. Eine ausreichende Reifenfreiheit zum Rahmen muss stets sichergestellt werden. Reifen in nicht geeigneten Größen können den Rahmen beschädigen. Trek empfie- Achse-zu- hlt einen seitlichen und oberen Abstand zum Rahmen Laufring von mindestens 6 mm.
