6

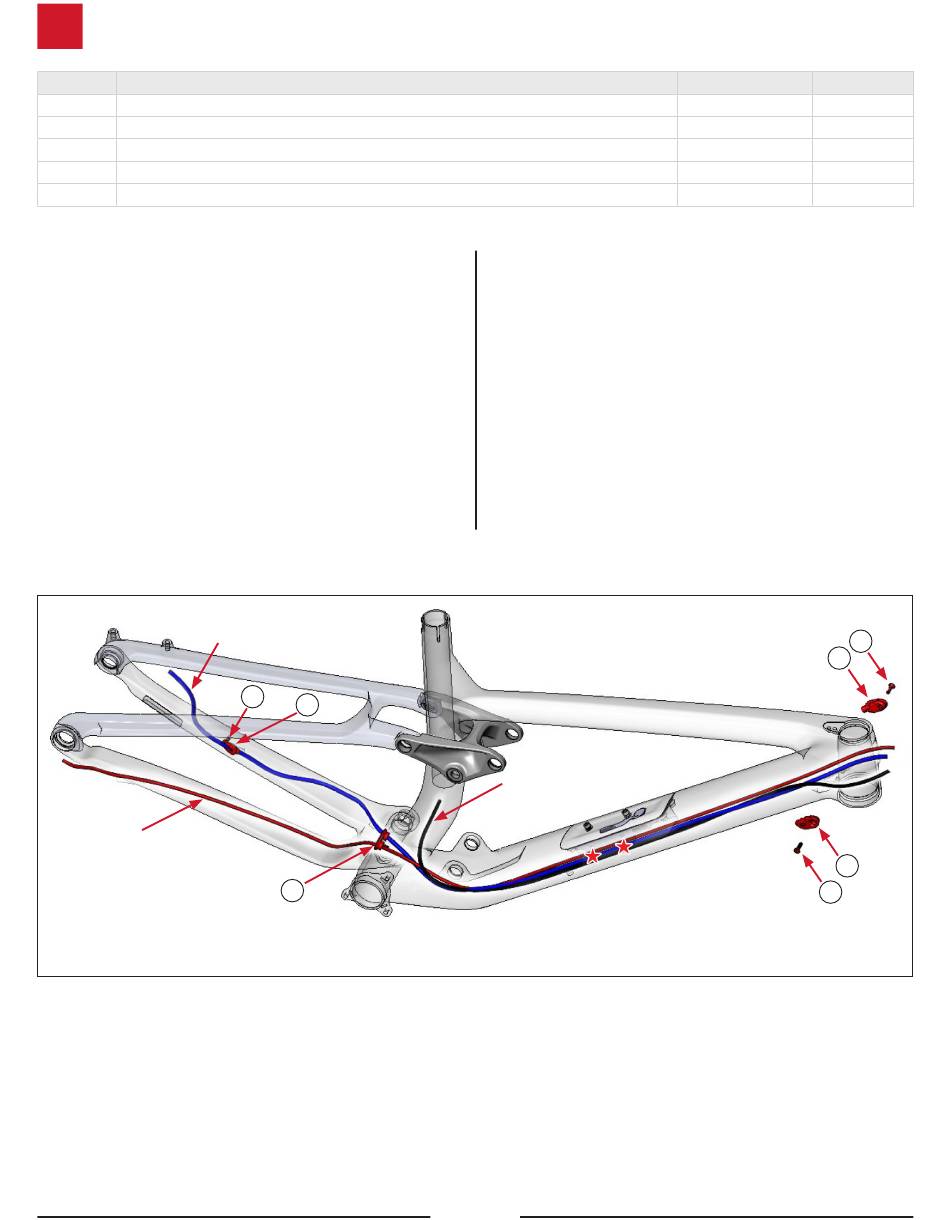

Zug-/Leitungsführung
Position
Beschreibung
1
Zug-/Leitungseintrittsführung
2
Zug-/Leitungs-Befestigungsteile, M4 x 0,7 x 16 mm
3
Zug-/Leitungsaustrittsführung am Tretlager – nur Carbonrahmen
4
Bremsleitungsaustrittsführung an Kettenstrebe – nur Carbonrahmen
5
Zug-/Leitungs-Befestigungsteile, M3 x 0,5 x 12 mm – nur Carbonrahmen
1.
Kabelbinder wie abgebildet befestigen.
2.
Im Unterrohr folgende Züge/Leitungen
zwischen Bikerahmen und Staufachrahmen
(Kabelführungslasche) mit Kabelbindern
fixieren:
•
Schaltwerkzughülle
•
Hinterrad-Bremsleitung
•
Zughülle der Vario-Sattelstütze
(sofern vorhanden)
Zug-/Leitungsführung bei Carbonrahmen 2020
HINTERRADBREMSE
ZU SCHALTWERK
ZU
5
4
3
3.
Die Züge/Leitungen verlegen.
•
Carbonrahmen: Schaltwerkszughülle
durch Kettenstrebenschutz führen.
•
Aluminiumrahmen: Schaltwerkszughülle
innen durch die Kettenstrebe führen.
ZU VARIO-SATTELSTÜTZE
4
Teilenummer
Anzahl
W519232
2
W532763
2
W583807
1
W543605
1
W318529
1
2
1
1
2
★
KABELBINDER-POSITIONEN
