Maxxus CX 6.2 Bedienungs- Und Montageanleitung Seite 8

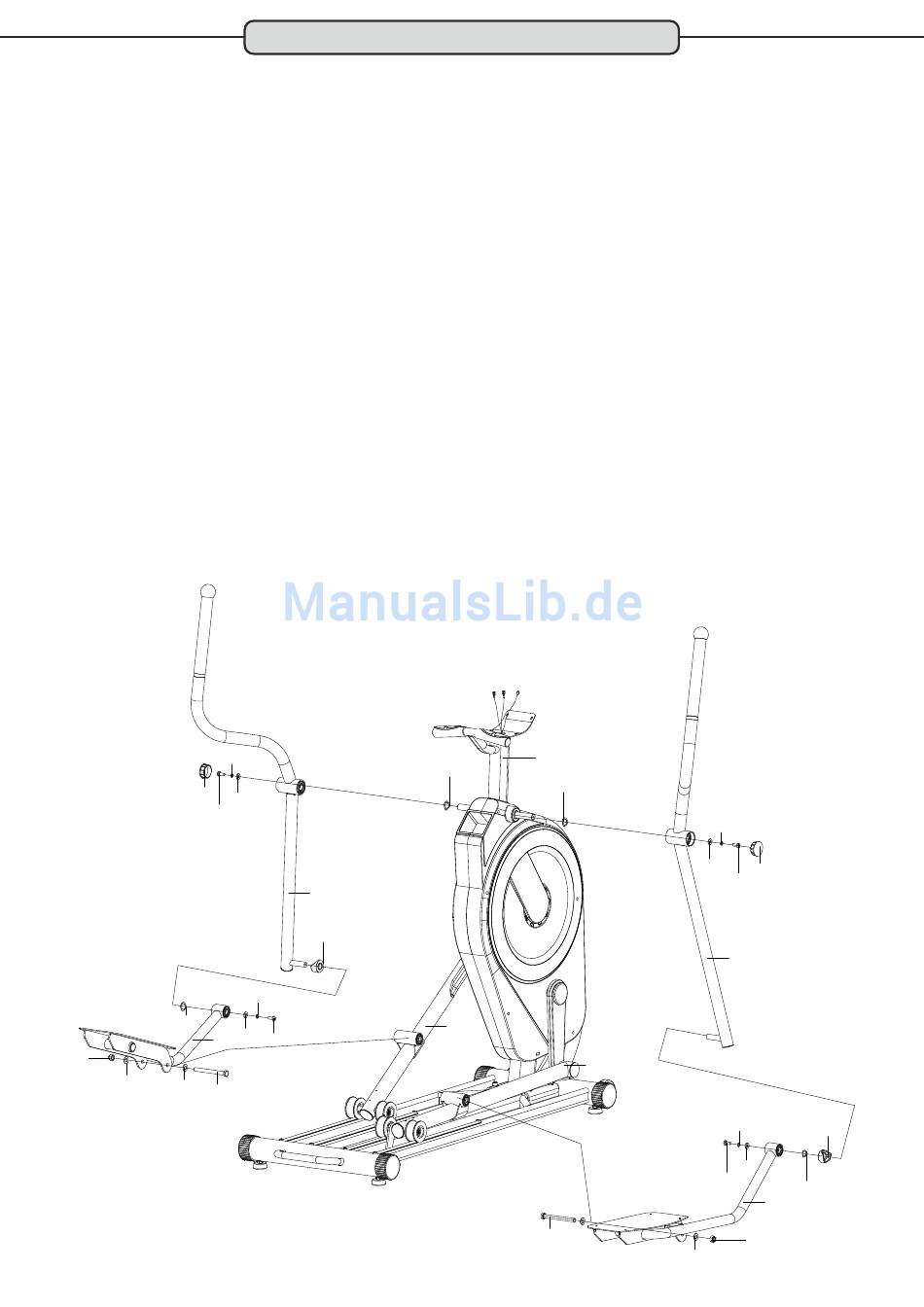

Schritt 3: Montage der Pendel- und Pedalrohre
Schieben Sie die Wellscheibe Ø21 (19) auf die linke Achse des Hauptrahmens. Setzen Sie dann das
linke Pendelrohr (3L) in der sich auf der linken Seite des Hauptrahmens befindlichen Achse ein.
Hinweis: Gerne können Sie die Achse zuvor mit handelsüblichem Mehrzweckfett gut einschmieren.
Befestigen Sie das Pendelrohr (3L) mit einer Sechskantschraube M8x20 (23) , einer Federscheibe Ø8
(22) und einer Unterlegscheibe Ø8xØ25 (21). Drücken Sie dann die runde Schraubenabdeckung (24)
auf die Öffnung am Pendelrohr (3L).
Schieben Sie das Distanzstück (35) auf die untere Achse des Pendelrohrs (3L). Achten Sie hierbei auf
die korrekte Ausrichtung - die flache Seite des Distanzstücks (35) zeigt zum Hauptrahmen.
Hinweis: Gerne können Sie die Achse zuvor mit handelsüblichem Mehrzweckfett gut einschmieren.
Schieben Sie die Wellscheibe Ø14 (34) auf die untere Achse des linken Pendelrohrs (3L).
Setzen Sie dann die vordere Aufnahme des linken Pedalrohrs (5L) auf der unteren Achse des linken
Pendelrohrs (3L) ein. Befestigen Sie diese mit einer Sechskantschraube M8x20 (23) , einer
Federscheibe Ø8 (22) und einer Unterlegscheibe Ø8xØ20 (32).
Setzen Sie dann die Unterseite des Trittflächenrahmens des linken Pedalrohrs (5l) auf der Aufnahme
des linken Führungsrohrs (4L) ein. Befestigen Sie diese mit einer Sechskantschraube M10x125 (37),
zwei Unterlegscheiben Ø12xØ24 (38) und einer Sicherungsmutter M12 (39).
Verfahren Sie nun ebenso mit dem rechten Pendelrohr (3R) und dem rechten Pedalrohr (5R).
24
23
34
5L
39
38
38
37
22
21
3L
35
22
32
23
Montage
1
19
19
4L
4R
37
8
22
21
24
23
3R
22
35
32
23
34
5R
39
38
