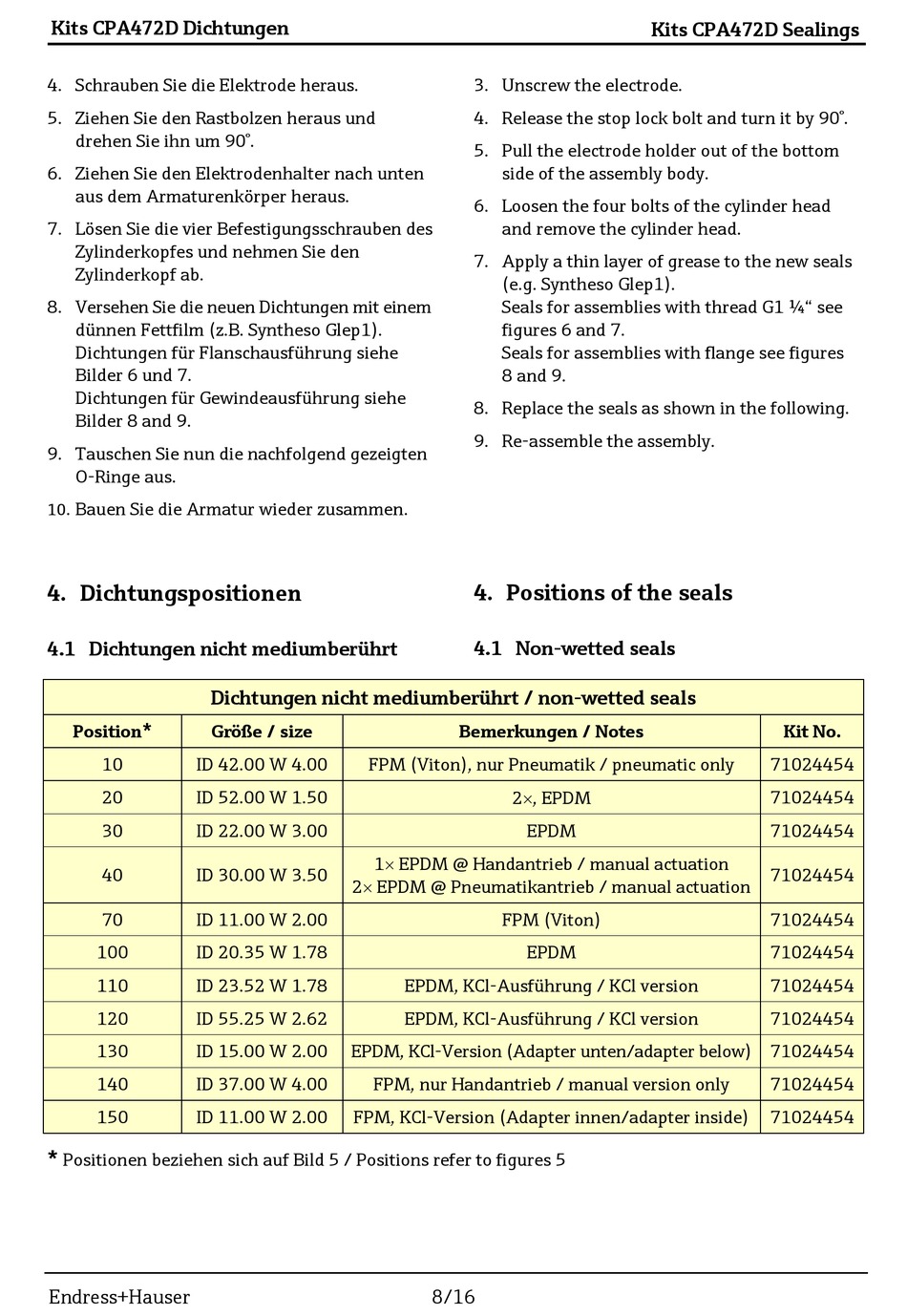

Endress+Hauser Cleanfit CPA472D Anleitung Seite 8

Kits CPA472D Dichtungen
4. Schrauben Sie die Elektrode heraus.
5. Ziehen Sie den Rastbolzen heraus und
drehen Sie ihn um 90°.
6. Ziehen Sie den Elektrodenhalter nach unten
aus dem Armaturenkörper heraus.
7. Lösen Sie die vier Befestigungsschrauben des
Zylinderkopfes und nehmen Sie den
Zylinderkopf ab.
8. Versehen Sie die neuen Dichtungen mit einem
dünnen Fettfilm (z.B. Syntheso Glep1).
Dichtungen für Flanschausführung siehe
Bilder 6 und 7.
Dichtungen für Gewindeausführung siehe
Bilder 8 and 9.
9. Tauschen Sie nun die nachfolgend gezeigten
O-Ringe aus.
Bauen Sie die Armatur wieder zusammen
10.
4. Dichtungspositionen
4.1 Dichtungen nicht mediumberührt
Dichtungen nicht mediumberührt / non-wetted seals
Position* Größe / size
10 ID 42.00 W 4.00
20 ID 52.00 W 1.50
30 ID 22.00 W 3.00
40 ID 30.00 W 3.50
70 ID 11.00 W 2.00
100 ID 20.35 W 1.78
110 ID 23.52 W 1.78
120 ID 55.25 W 2.62
130 ID 15.00 W 2.00
140 ID 37.00 W 4.00
150 ID 11.00 W 2.00
*
Positionen beziehen sich auf Bild 5 / Positions refer to figures 5
Endress+Hauser
3. Unscrew the electrode.
4. Release the stop lock bolt and turn it by 90°.
5. Pull the electrode holder out of the bottom
side of the assembly body.
6. Loosen the four bolts of the cylinder head
and remove the cylinder head.
7. Apply a thin layer of grease to the new seals
(e.g. Syntheso Glep1).
Seals for assemblies with thread G1 ¼" see
figures 6 and 7.
Seals for assemblies with flange see figures
8 and 9.
8. Replace the seals as shown in the following.
9. Re-assemble the assembly.
.
4. Positions of the seals
4.1 Non-wetted seals
Bemerkungen / Notes
FPM (Viton), nur Pneumatik / pneumatic only
2, EPDM
1 EPDM @ Handantrieb / manual actuation
2 EPDM @ Pneumatikantrieb / manual actuation
FPM (Viton)
EPDM, KCl-Ausführung / KCl version
EPDM, KCl-Ausführung / KCl version
EPDM, KCl-Version (Adapter unten/adapter below) 71024454
FPM, nur Handantrieb / manual version only
FPM, KCl-Version (Adapter innen/adapter inside)
8/16
Kits CPA472D Sealings
EPDM
EPDM
Kit No.
71024454
71024454
71024454
71024454
71024454
71024454
71024454
71024454
71024454
71024454
