Endress+Hauser Cleanfit CPA472D Anleitung Seite 4

Kits CPA472D Dichtungen
2.2 71211751 CPA472D Dichtsatz
Flansch innen, Viton
Kit-Inhalt siehe Bild 1 (die Farbe der Dichtungen
kann abweichen).
Die Positionsangaben beziehen sich auf die
Bilder 1, 6 und 7.
1 St. O-Ring ID11,00 W2,00 Viton
2 St. Abstreifer ID 25 mm,
PTFE Turcon® M12
2 St. O-Ring ID28,24 W2,62 Viton
3 St. O-Ring ID24,99 W3,53 Viton
2 St. O-Ring ID32,92 W3,53 Viton
1 St. Anleitung für Servicekit
2.3 71211752 CPA472D Dichtsatz
Flansch innen, EPDM
Kit-Inhalt siehe Bild 1 (die Farbe der Dichtungen
kann abweichen).
Die Positionsangaben beziehen sich auf die
Bilder 1, 6 und 7.
1 St. O-Ring ID11,00 W2,00 EPDM
2 St. Abstreifer ID 25 mm,
PTFE Turcon® M12
2 St. O-Ring ID28,24 W2,62 EPDM
3 St. O-Ring ID24,99 W3,53 EPDM
2 St. O-Ring ID32,92 W3,53 EPDM
1 St. Anleitung für Servicekit
70
80
80

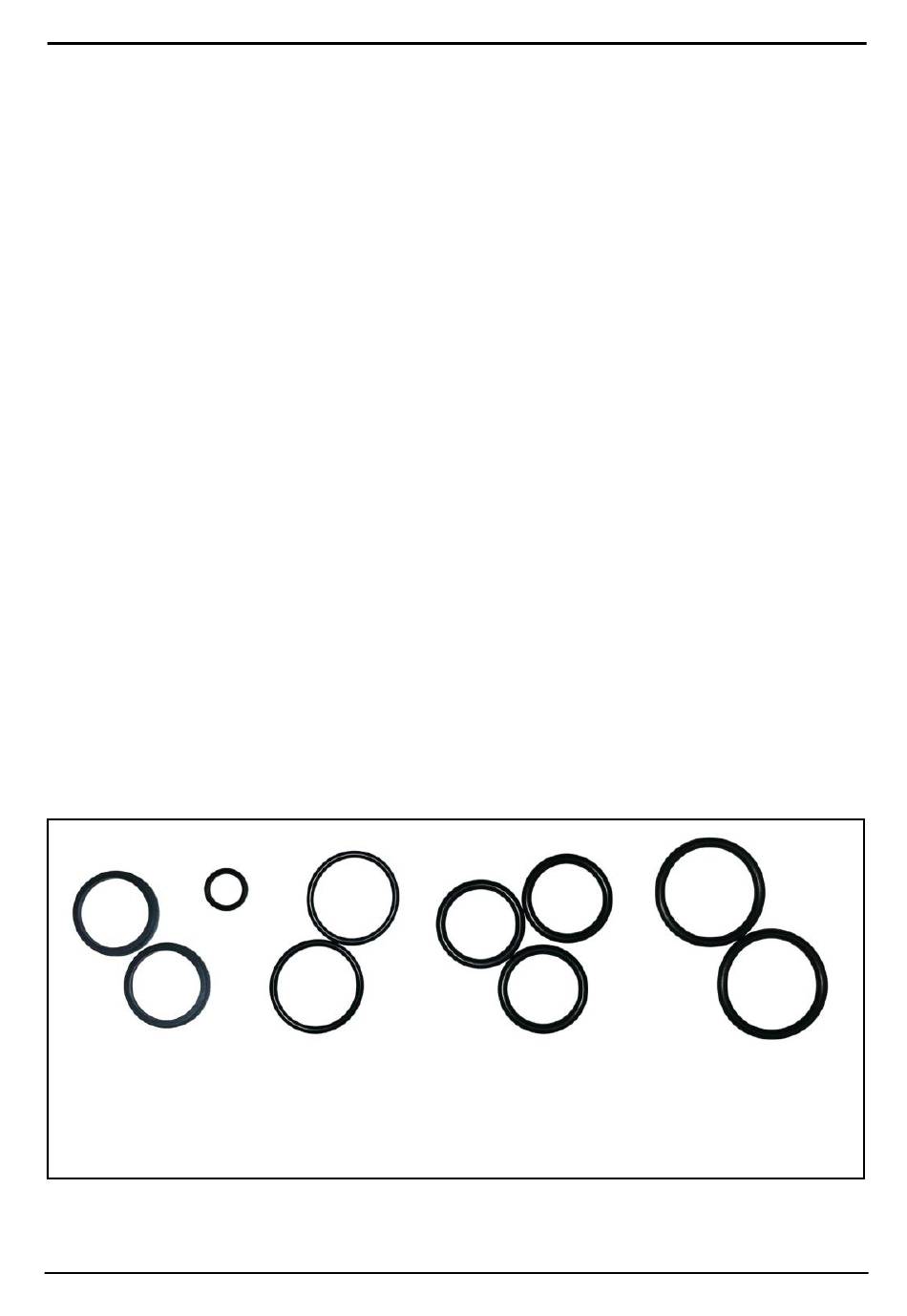

Bild 1:
Dichtungssatz CPA472D innen,
medienberührte Dichtungen
für Armaturen mit Flansch
Endress+Hauser
Position
70
80
90
100
110
Position
70
80
90
100
110
90
100
90
4/16
2.2 71211751 CPA472D seal set
flansch inside, Viton
See figure 1 for content of the kit (color of the
seals may differ).
The position information refer to figures 1,
6 and 7.
1 pc. O-ring ID11.00 W2.00 Viton
2 pcs. Scraper ID 25 mm,
PTFE Turcon® M12
2 pcs. O-ring ID28.24 W2.62 Viton
3 pcs. O-ring ID24.99 W3.53 Viton
2 pcs. O-ring ID32.92 W3.53 Viton
1 pc. Instruction for the service kit
2.3 71211752 CPA472D seal set
flange inside, EPDM
See figure 1 for content of the kit (color of the
seals may differ).
The position information refer to figures 1,
6 and 7.
1 pc. O-ring ID11.00 W2.00 EPDM
2 pcs. Scraper ID 25 mm,
PTFE Turcon® M12
2 pcs. O-ring ID28.24 W2.62 EPDM
3 pcs. O-ring ID24.99 W3.53 EPDM
2 pcs. O-ring ID32.92 W3.53 EPDM
1 pc. Instruction for the service kit
100
100
for assemblies with flange
Kits CPA472D Sealings
Position
70
80
90
100
110
Position
70
80
90
100
110
110
110
Figure 1:
Seal set CPA472D inside,
media contacted seals
