Endress+Hauser Cleanfit CPA472D Anleitung Seite 6

Kits CPA472D Dichtungen

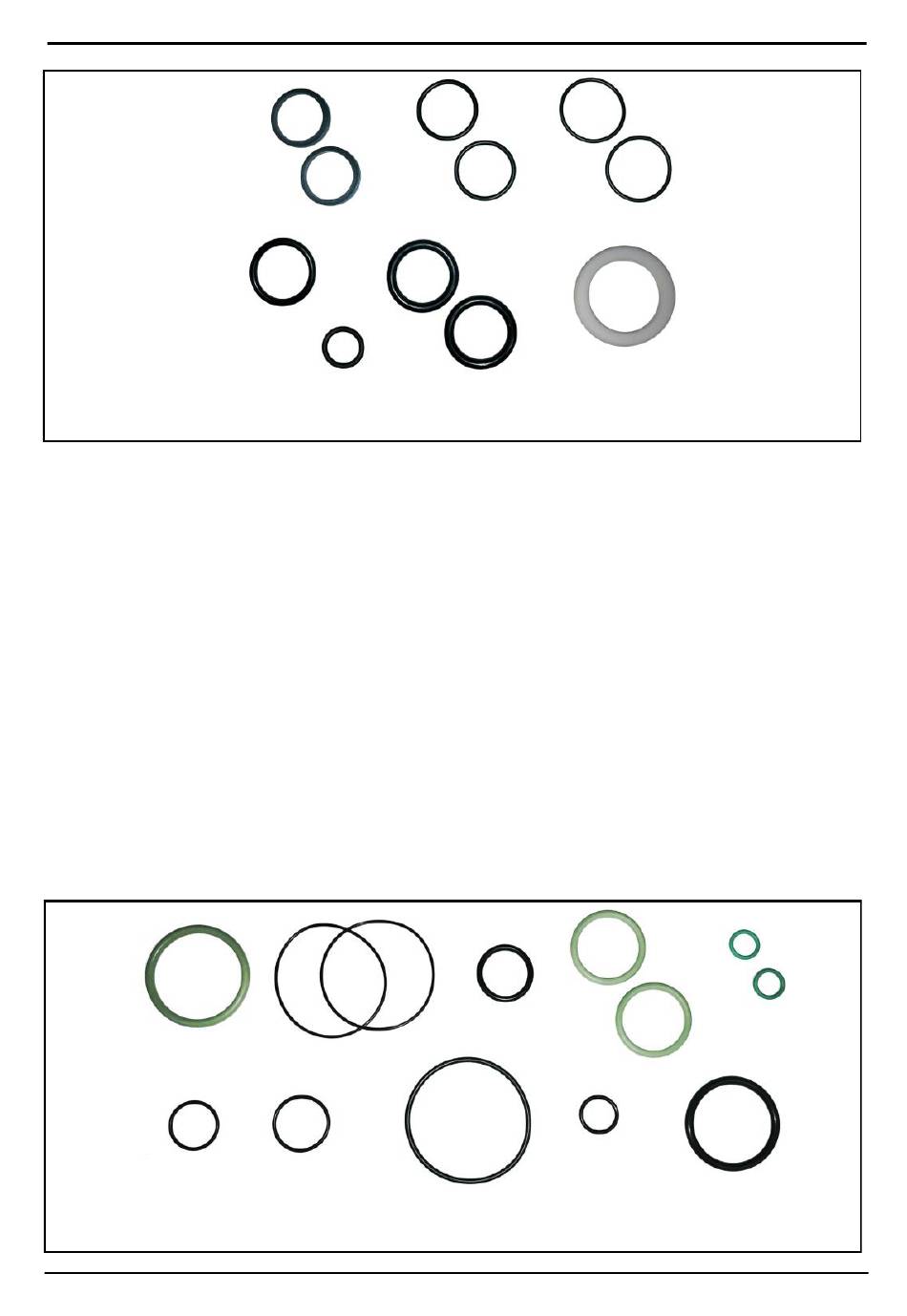

Bild 2:
Dichtungssatz CPA472D innen,
medienberührte Dichtungen
für Armaturen mit Gewinde G1¼"
2.7 71024454 CPA472D Dichtsatz
nicht medienberührt
Kit-Inhalt siehe Bild 3 (die Farbe der Dichtungen
kann abweichen). Die Positionsangaben bezie-
hen sich auf die Bilder 3 und 5 - 8.
1 St. O-Ring ID42,00 W4,00 Viton
2 St. O-Ring ID52,00 W1,50 EPDM
1 St. O-Ring ID22,00 W3,00 EPDM
2 St. O-Ring ID30,00 W3,50 Viton
1 St. O-Ring ID11,00 W2,00 Viton
1 St. O-Ring ID20,35 W1,78 EPDM
1 St. O-Ring ID23,52 W1,78 EPDM
1 St. O-Ring ID55,25 W2,62 EPDM
1 St. O-Ring ID15,00 W2,00 EPDM
1 St. O-Ring ID37,00 W4,00 Viton
1 St. O-Ring ID11,00 W2,00 Viton
1 St. Anleitung für Servicekit
10
100
Bild 3:
Dichtungssatz CPA472D mit nicht
medienberührten Dichtungen
Endress+Hauser
20
10
10
50
60
70
Position
10
20
30
40
70
100
110
120
130
140
150
20
110
6/16
30
20
40
60
for assemblies with thread G1¼"
2.7 71024454
See figure 3 for content of the kit (color of the
seals may differ). The position information refer
to figures 3 and 5 to 8.
1 pc. O-ring ID42.00 W4.00 Viton
2 pcs. O-ring ID52.00 W1.50 EPDM
1 pc. O-ring ID22.00 W3.00 EPDM
2 pcs. O-ring ID30.00 W3.50 Viton
1 pc. O-ring ID11.00 W2.00 Viton
1 pc. O-ring ID20.35 W1.78 EPDM
1 pc. O-ring ID23.52 W1.78 EPDM
1 cp. O-ring ID55.25 W2.62 EPDM
1 pc. O-ring ID15.00 W2.00 EPDM
1 pc. O-ring ID37.00 W4.00 Viton
1 pc. O-ring ID11.00 W2.00 Viton
1 pc. Instruction for the service kit
40
30
120
130
Kits CPA472D Sealings
30
Figure 2:
Seal set CPA472D inside,
media contacted seals
CPA472D seals not
medium contacted
70
150
40
140
Figure 3:
Seal set for CPA472D with
not medium contacted seals
Position
10
20
30
40
70
100
110
120
130
140
150
