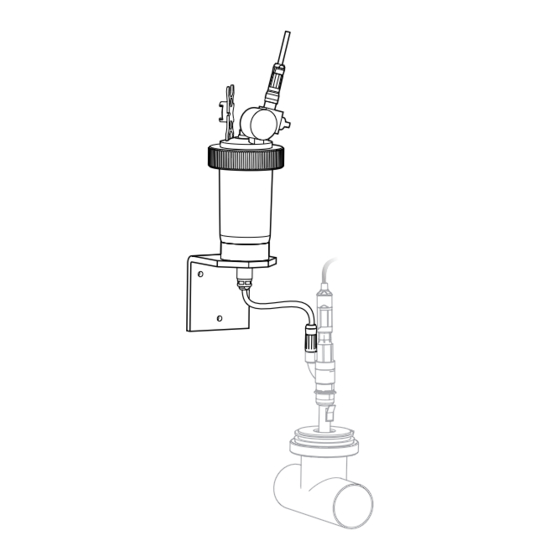

- Seite 1 Products Solutions Services BA00128C/07/DE/15.17 71349689 Betriebsanleitung CPY7B Elektrolyt-Gefäß...
- Seite 2 Inhaltsverzeichnis CPY7B Inhaltsverzeichnis Hinweise zum Dokument ..3 Warnhinweise ..... . . 3 Symbole ......3 Grundlegende Sicherheitshin- weise .
-
Seite 3: Warnhinweise
CPY7B Hinweise zum Dokument Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen. -
Seite 4: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise CPY7B Grundlegende Sicherheitshinweise Anforderungen an das Personal • Montage, Inbetriebnahme, Bedienung und Wartung dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. • Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert sein. • Das Fachpersonal muss diese Betriebsanleitung gelesen und verstanden haben und die Anweisungen dieser Betriebsanleitung befolgen. -
Seite 5: Produktsicherheit
CPY7B Warenannahme und Produktidentifizierung Produktsicherheit 2.5.1 Stand der Technik Das Produkt ist nach dem Stand der Technik betriebssicher gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vorschriften und europäischen Normen sind berücksichtigt. Warenannahme und Produktidentifizierung Warenannahme Achten Sie auf unbeschädigte Verpackung. -
Seite 6: Lieferumfang
Montagebedingungen Hinweise zum Einbau in druckbeaufschlagten Systemen Allgemein ‣ Betreiben Sie nur die druckfesten Ausführungen CPY7B-B oder CPY7B-C in druckbeauf- schlagten Systemen. ‣ Überschreiten Sie niemals den maximal zulässigen Druck von 11 bar (160 psi) bei 30 °C (86 °F) Umgebungstemperatur. -
Seite 7: Elektrolytgefäß Montieren
CPY7B Montage Bei stark schwankendem Mediendruck: ‣ Regeln Sie den Druck im Elektrolytgefäß so, dass er immer über dem Mediendruck liegt. Elektrolytgefäß montieren 4.2.1 Wandmontage CPY7B-B0/C0 CPY7B-A0 A0032613 1 Wandmontage Hybrid-Gabelschlüssel Befestigungswinkel Schlauchkupplung Schlauchkupplung mit Befestigungsmutter Handventil Überwurfmutter Distanzrohr Manometer Fungiert in der Stellung "geschlossen"... -
Seite 8: Montage An Eine Armatur
Montage CPY7B 4.2.2 Montage an eine Armatur CPY7B-B1/C1 CPY7B-A1 A0005480 2 Montage am Armaturenkopf von CPA111 Manometer Druckschlauch Schlauchanschluss Spiralschlauch Handventil Schlauchverbinder Distanzrohr Befestigungsmutter Schlauchkupplung Überwurfmutter Fungiert in der Stellung "geschlossen" als Rückschlagventil. Montagekontrolle Kontrollieren Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit. - Seite 9 Druckluft abgesperrt: Schlauchkupplung lösen ‣ ‣ Handventil schließen Handventil geschlossen Gefäß entlüften: Oberteil abnehmen: Elektrolyt einfüllen: ‣ ‣ ‣ Handventil öffnen Hybrid-Gabelschlüssel (a) festhal- Nicht überfüllen. ten, Überwurfmutter lösen Bei der drucklosen Ausführung (CPY7B-A) entfallen die ersten vier Schritte. Endress+Hauser...
-
