Kits CPA472D Dichtungen
4.3 Dichtungen für Gewindeausführung G1 ¼"
Alle Versionen
40
All versions
40
Nur bei Pneumatic
Pneumatic only

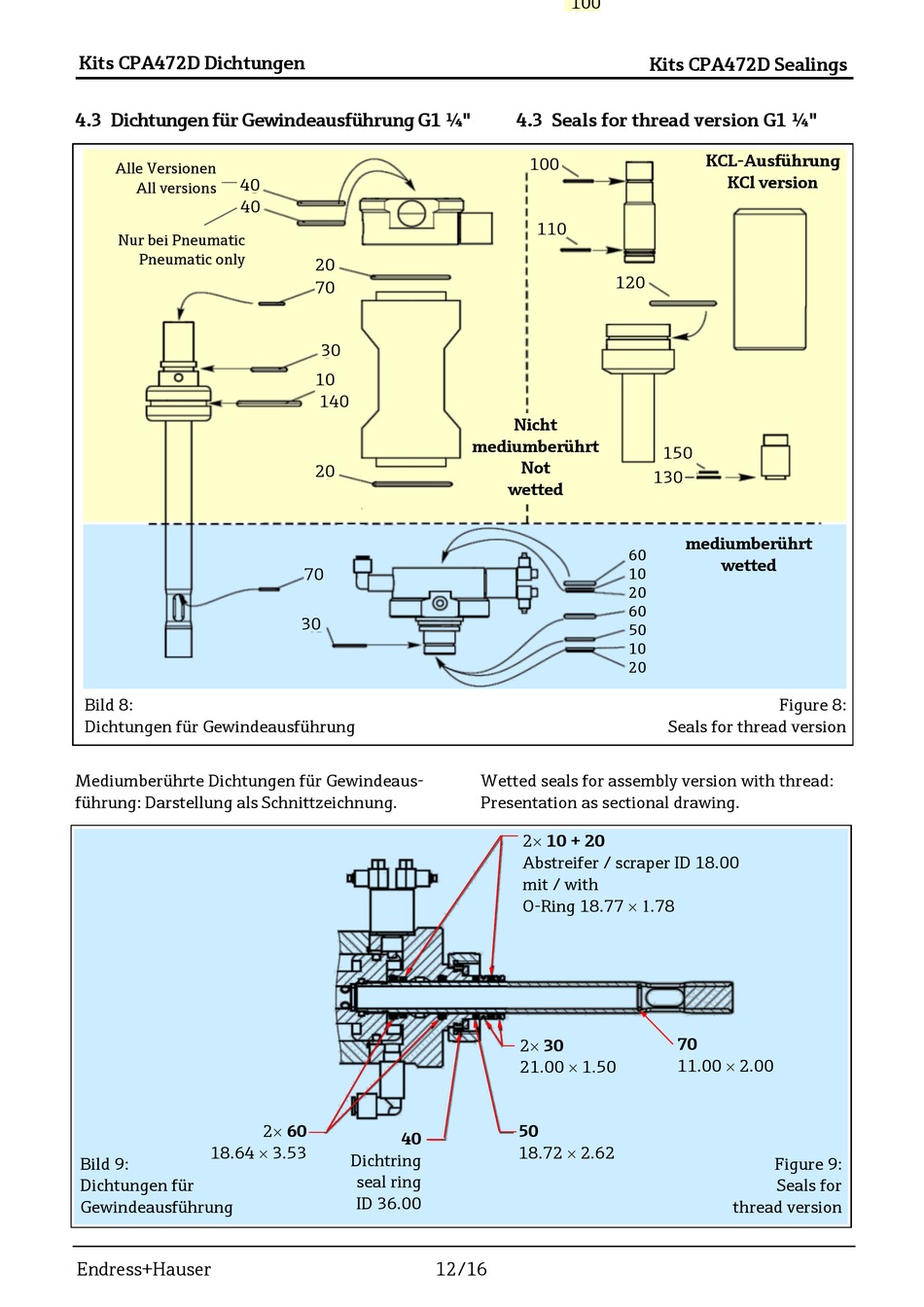

Bild 8:
Dichtungen für Gewindeausführung
Mediumberührte Dichtungen für Gewindeaus-
führung: Darstellung als Schnittzeichnung.
18.64  3.53
Bild 9:
Dichtungen für
Gewindeausführung
Endress+Hauser
20
70
30
10
140
20
70
30
2 60
40
Dichtring
seal ring
ID 36.00
12/16
100
4.3 Seals for thread version G1 ¼"
100
110
120
Nicht
mediumberührt
Not
wetted
60
10
20
60
50
10
20
Wetted seals for assembly version with thread:
Presentation as sectional drawing.
2 10 + 20
Abstreifer / scraper ID 18.00
mit / with
O-Ring 18.77  .78
2 30
21.00  1.50
50
18.72  2.62
Kits CPA472D Sealings
KCL-Ausführung
KCl version
150
130
mediumberührt
wetted
Figure 8:
Seals for thread version
70
11.00  2.00
Figure 9:
Seals for
thread version
