Endress+Hauser CPM280 Betriebsanleitung
Verwandte Anleitungen für Endress+Hauser CPM280
Inhaltszusammenfassung für Endress+Hauser CPM280

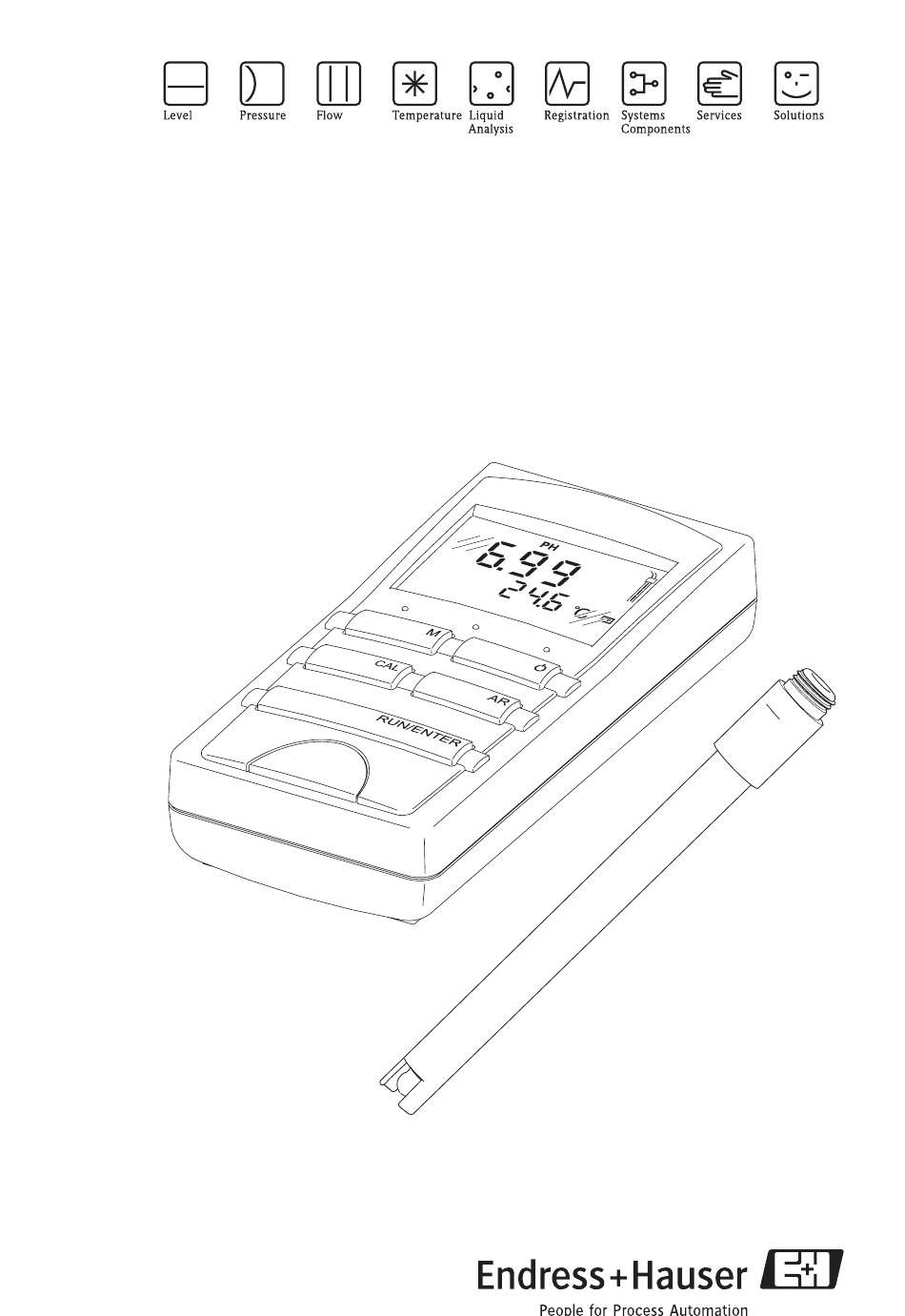

- Seite 1 Betriebsanleitung / Manual / Manuel / Manuale CPM280 pH/Redox-Taschenmessgerät pH/ORP pocket meter pH/Redox mètres de poche Strumento portatile per misure di pH/redox BA346C/07/c4/11.07 71066361...
-
Seite 2: Überblick/Overview/Vue D'ensemble/Descrizione Generale

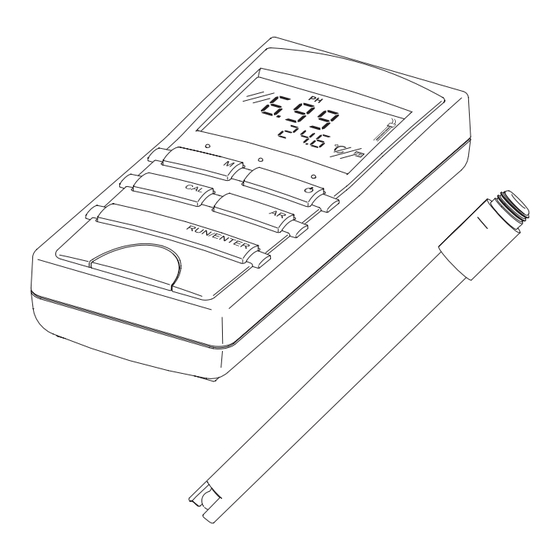

Überblick/Overview/Vue d'ensemble/Descrizione generale a0007978 Fig. 1: Handmessgerät / Handheld instrument / Mètre de poche / Strumento portatile Stativ / Support / Support / Supporto Pufferlösungen, KCl-Aufbewahrungslösung und Messbecher / Buffer solutions, KCl storage solution and graduated beaker / Solutions tampons, solution de conservation KCl et godet gradué / Soluzioni tampone, soluzione KCl di scorta e misurino graduato pH-Sensor Norylab CPS51 / Norylab CPS51 pH sensor / Capteur pH Norylab CPS51 / Sensore di pH Norylab CPS51... -
Seite 3: Inhaltsverzeichnis
CPM280 Inhaltsverzeichnis / TOC / Sommaire / Sommario Sicherheitshinweise ..5 Safety instructions..18 Bestimmungsgemäße Verwendung ..5 Designated use . -
Seite 5: Sicherheitshinweise
CPM280 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäße Verwendung CPM280 ist ein kompaktes Handmessgerät zur Bestimmung des pH-Wertes bzw. des Redoxpo- tenzials. Es ist geeignet für pH- bzw. Redoxmessungen in folgenden Anwendungen: • Kläranlagen • Trink- und Oberflächengewässer • Labor- und Feldmessungen Eine andere als die beschriebene Verwendung stellt die Sicherheit von Personen und der gesamten Messeinrichtung in Frage und ist daher nicht zulässig. -
Seite 6: Rücksendung
È ä 1 Dieses Symbol steht für einen Querverweis auf eine bestimmte Seite (z.B. Seite 1). Dieses Symbol steht für einen Querverweis auf eine bestimmte Abbildung È å 2 (z.B. Abb. 2). Identifizierung Bestellinformationen pH/Redox-Handmessgerät CPM280 Bestell-Nr.: 51510538 Lieferumfang Der Lieferumfang umfasst: • 1 Handmessgerät CPM280 Endress+Hauser... -
Seite 7: Verdrahtung
CPM280 Verdrahtung • 1 pH-Kombi-Elektrode Norylab CPS51 mit integriertem Temperatursensor NTC 30, 1,5 m (4,9 ft) Festkabel und wasserdichtem DIN-Stecker • 2 Kunststoffflaschen mit Pufferlösungen pH 4 und pH 7, je 50 ml (1,7 fl.oz.) • 1 Kunststoffflasche Elektrolytlösung 3 mol/l KCl, 50 ml (1,7 fl.oz.) •... -
Seite 8: Sensoranschluss
Inbetriebnahme CPM280 Sensoranschluss R e f a0008105 Abb. 3: Anschluss Anschluss des pH-Sensors Anschluss des Temperatursensors Anschluss Referenzelektrode Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich vor der ersten Inbetriebnahme, dass: • der Sensor korrekt angeschlossen ist • die Batterien genügend Ladung haben. -
Seite 9: Anzeige- Und Bedienelemente
Funktionsanzeigen LoBat Batterie schwach Symbol der Temperaturanzeige AutoCal DIN Automatische Kalibrierfunktion, Pufferlösungen nach DIN 19266 AutoCal TEC Automatische Kalibrierfunktion, Qualitätspuffer von Endress+Hauser pH 4, pH 7 CalError Kalibrierfehler ARng Autorange-Funktion eingeschaltet Autoread-Funktion eingeschaltet a0008484 Abb. 4: LC-Display Betriebsart wählen Ein-/Ausschalten... -
Seite 10: Spezialfunktionen
Inbetriebnahme CPM280 4.3.2 Spezialfunktionen AutoRead AutoRead prüft die Stabilität des Messsignals. (Driftkontrolle) 1. Sie aktivieren die Funktion mit <AR>. Der aktuelle Messwert wird eingefroren (Hold-Funktion). 2. Zum Starten der AutoRead-Messung drücken Sie <RUN/ENTER>. Während der Messung blinkt die Anzeige AR bis ein stabiler Messwert vorliegt. - Seite 11 CPM280 Inbetriebnahme Zweipunktkalibrierung Drücken Sie <CAL> bis die Anzeige Ct1 mit Funktionsanzeige AutoCal TEC erscheint. Tauchen Sie die pH-Elektrode in die erste Pufferlösung. Drücken Sie <RUN/ENTER>. Die AutoRead-Messung beginnt. Im Display erscheint die Elektrodenspannung (mV) oder der Puffersollwert. Wenn der Messwert stabil ist, erscheint Ct2.
- Seite 12 Inbetriebnahme CPM280 Anzeige Asymmetrie [mV] Steilheit [mV/pH] -15 ... +15 -60,5 ... -58 -20 ... -15 -58 ... -57 +15 ... +20 -25 ... -20 -61 ... -60,5 +20 ... +25 bzw. -57 ... -56 -30 ... -25 -62 ... -61 +25 ...
-
Seite 13: Konfigurieren
CPM280 Inbetriebnahme Hinweis! Verwenden Sie zur Bewertung die Tabelle unter "Zweipunktkalibrierung". Wechseln Sie mit <M> in den Messmodus zurück. Konfigurieren Hinweis! Sie können das Konfigurationsmenü jederzeit mit <M> verlassen. Die bereits geänderten Para- meter sind gespeichert. Schalten Sie das Messgerät aus. -
Seite 14: Wartung
Wartung CPM280 Hinweis! Führen Sie nach einem Batteriewechsel immer einen Reset durch. Wartung " Achtung! Vor dem Beginn von Wartungsarbeiten: Ziehen Sie den Sensorstecker vom Messgerät ab. Reinigung des Messgerätes Reinigen Sie die Gehäusefront mit handelsüblichen Reinigungsmitteln. Die Front ist nach DIN 42 115 beständig gegen: •... -
Seite 15: Zubehör
• Bestellnummern: – CPS51-7EK2FDA (pH-Sensor) – CPS52-0PK2FDA (Redoxsensor) Qualitätspuffer von Endress+Hauser Als sekundäre Referenzpufferlösungen werden Lösungen verwendet, die gemäß DIN 19266 von einem DKD (Deutscher Kalibrierdienst)-akkreditierten Labor auf primäres Referenzmaterial der PTB (Physikalisch-Technische Bundesanstalt) und auf Standard Referenz Material von NIST (National Institute of Standards and Technology) zurückgeführt werden. -
Seite 16: Entsorgung
Technische Daten CPM280 Entsorgung In dem Produkt sind elektronische Bauteile verwendet. Deshalb müssen Sie das Produkt als Elektronikschrott entsorgen. Bitte beachten Sie die lokalen Vorschriften. Technische Daten Eingangskenngrößen Messgröße pH oder Redoxpotential [mV] Messbereich • pH: -2 ... 16 • Redoxpotenzial: -1999 ... -
Seite 17: Umgebungsbedingungen
CPM280 Technische Daten Umgebungsbedingungen Lagerungstemperatur –5 ... +65 °C (20 ... 150 °F) Schutzart IP 66 Klimaklasse Klimaklasse 2 Elektromagnetische Störaussendung und Störfestigkeit gemäß DIN EN 50081-1 / 50081-2 Verträglichkeit Prozessbedingungen Prozesstemperatur -5 ... 80 °C (20 ... 180 °F) Konstruktiver Aufbau Handmessgerät... - Seite 60 Dati tecnici CPM280 Endress+Hauser...
