PREMASGARD

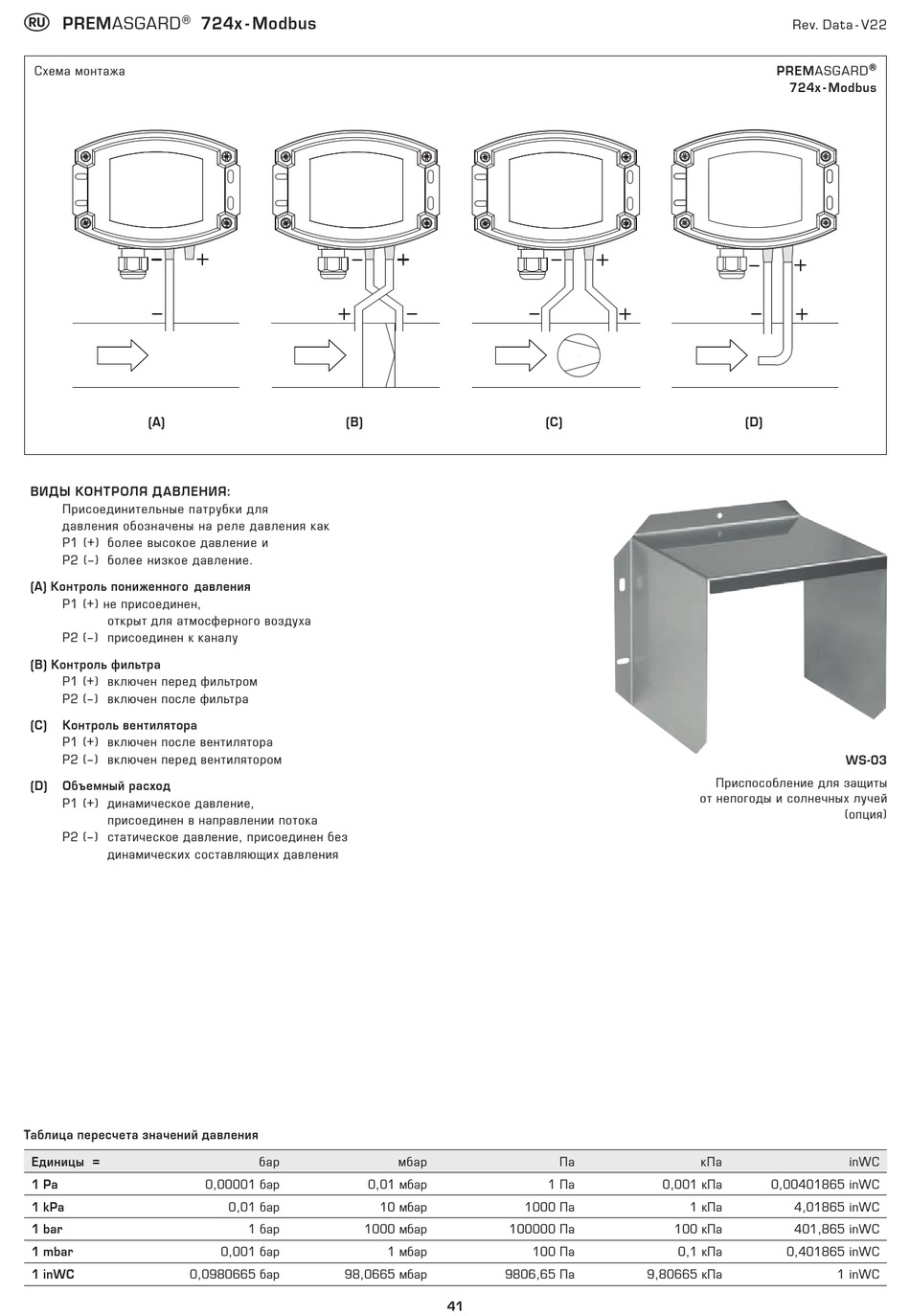

Схема монтажа
(A)
ВИДЫ КОНТРОЛЯ ДАВЛЕНИЯ:
Присоединительные патрубки для
давления обозначены на реле давления как
P1 (+) более высокое давление и
P2 (–) более низкое давление.
(A) Контроль пониженного давления
P1 (+) не присоединен,
открыт для атмосферного воздуха
P2 (–) присоединен к каналу
(B) Контроль фильтра
P1 (+) включен перед фильтром
P2 (–) включен после фильтра
(C) Контроль вентилятора
P1 (+) включен после вентилятора
P2 (–) включен перед вентилятором
(D) Объемный расход
P1 (+) динамическое давление,
присоединен в направлении потока
P2 (–) статическое давление, присоединен без
динамических составляющих давления
Таблица пересчета значений давления
Единицы =
1 Pa
1 kPa
1 bar
1 mbar
1 inWC 0,0980665 бар
724x - Modbus
(B)
бар
0,00001 бар 0,01 мбар
0,01 бар
1 бар 1000 мбар
0,001 бар
98,0665 мбар
(C)
мбар
1 Па
10 мбар 1000 Па
100000 Па
1 мбар 100 Па
9806,65 Па
41
Приспособление для защиты
от непогоды и солнечных лучей
Па кПа
0,001 кПа
1 кПа
100 кПа
0,1 кПа
9,80665 кПа
Rev. Data - V22
®
PREMASGARD
724x - Modbus
(D)
WS-03
(опция)
inWC
0,00401865 inWC
4,01865 inWC
401,865 inWC
0,401865 inWC
1 inWC
